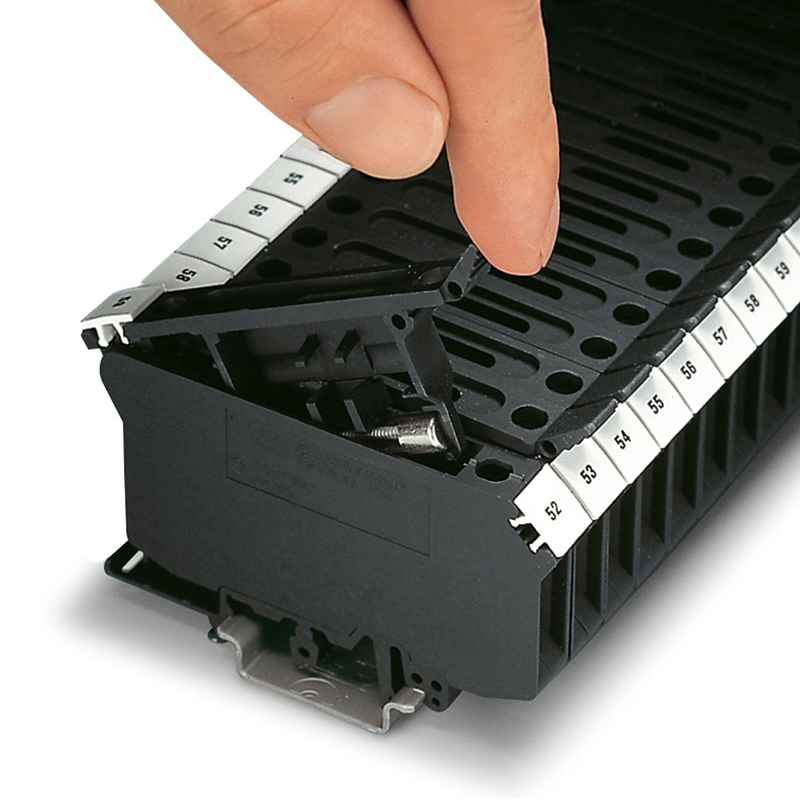

技术数据
连接数据
电气特性
| 保险丝 |
G / 5 x 20 / 5 x 25 / 5 x 30 |
产品属性
数据管理状态
绝缘特性
尺寸
安装
| 安装类型 |
NS 35/7,5
NS 32
NS 35/15 |
材料规格
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) |
通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
| 烟气毒性NFPA 130 (SMP 800C) |
通过 |
环境和真实条件
振荡/宽频带噪音
| 规格 |
DIN EN 50155 (VDE 0115-200):2008-03 |
| 频率 |
f1 = 5 Hz 到 f2 = 150 Hz |
标准和规范
| 连接符合标准 |
IEC 60947-7-3
IEC 60947-7-3 |
机械特性
机械参数
冲击
| 规格 |
DIN EN 50155 (VDE 0115-200):2008-03 |
环境条件
| 环境温度（运行） |
-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短
期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） |
-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 允许湿度（存放/运输） |
30 % ... 70 % |
说明
| 关于标记的说明 |
对于端子标识，请使用8.2 mm针距的标识材料。 |
机械特性
机械参数
层 1 上 1 下 1
| 刚性导线横截面 |
0.2 mm² ... 4 mm² |
| 横截面 AWG |
24 ... 12 (按IEC标准修订) |
| 柔性导线横截面 |
0.2 mm² ... 4 mm² |
| 导线横截面，柔性[AWG] |
24 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.25 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.25 mm² ... 4 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 |
0.5 mm² ... 1.5 mm² |
| 最大负载电流 |
6.3 A (电流取决于所用的保险丝) |
| 2根横截面相同的导线，刚性导线 |
0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 |
0.2 mm² ... 1.5 mm²
0.5 mm² ... 1.5 mm²
0.25 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 |
0.25 mm² ... 1.5 mm² |
2根具有相同横截面的导线，柔性，带套管但不带塑料套管
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管
| 最大负载电流 |
6.3 A (电流取决于所用的保险丝) |
| 刚性导线横截面 |
0.2 mm² ... 4 mm² |
| 横截面 AWG |
24 ... 12 (按IEC标准修订) |
| 柔性导线横截面 |
0.2 mm² ... 4 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.25 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.25 mm² ... 4 mm² |
| 2根横截面相同的导线，刚性导线 |
0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 |
0.2 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 |
0.25 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 |
0.5 mm² ... 1.5 mm² |
