UK 5-MTK - 刀闸分断接线端子
UK 5-MTK - 刀闸分断接线端子
UK 5-MTK - 刀闸分断接线端子
UK 5-MTK - 刀闸分断接线端子
菲尼克斯
UK 5-MTK - 刀闸分断接线端子
3004430

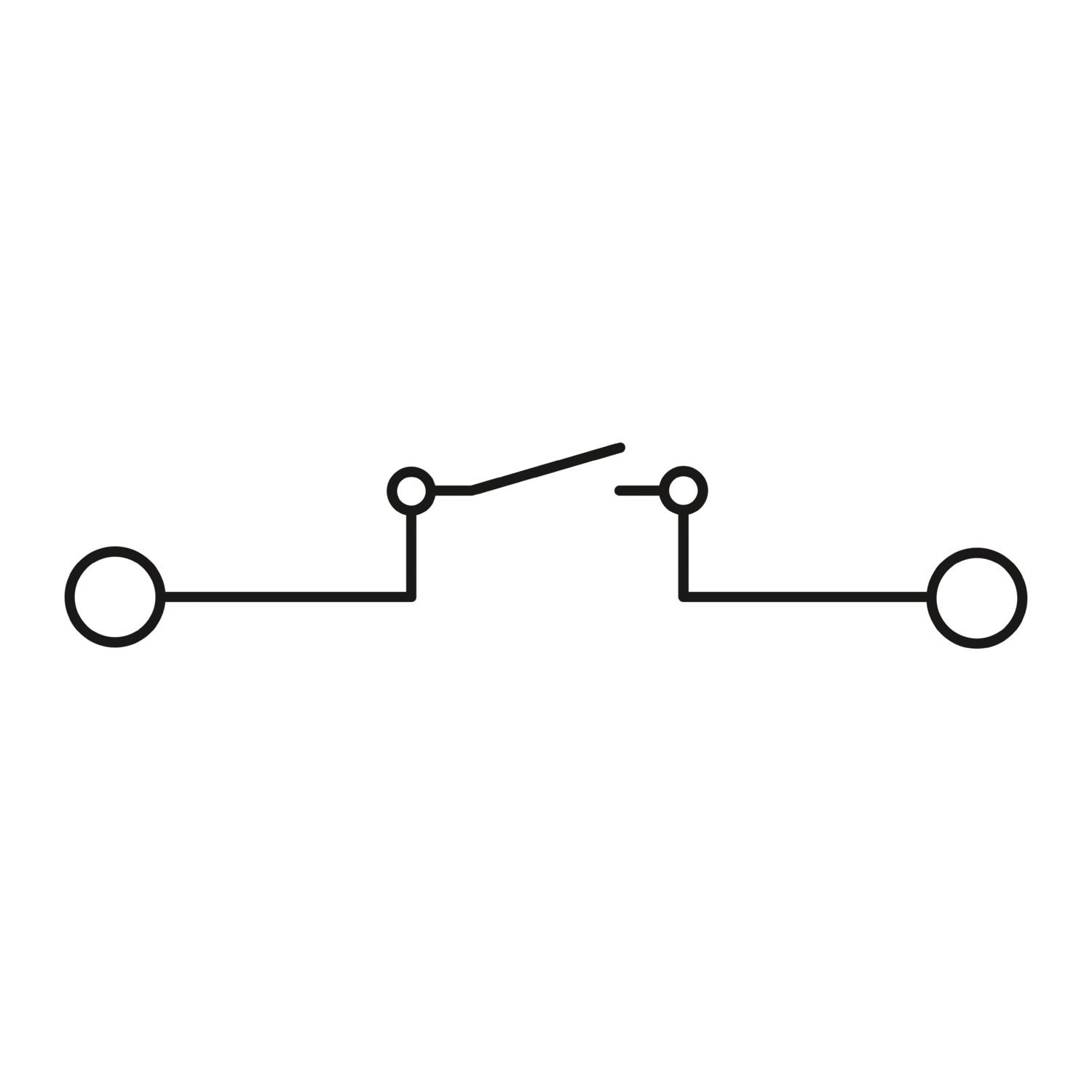

刀闸分断接线端子,标称工作电压: 500 V, 额定电流: 16 A, 第一层, 接线方式: 螺钉连接,额 定接线容量: 2.5 mm2 ,接线容量:0.2 mm2 - 6 mm2 ,安装: NS 35/7,5,NS 35/15,NS 32, 颜色: 灰色
产品优势: • 节省空间的设计 • 电流负载能力高达16 A
产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 4 mm²
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 1.02 W
产品属性
产品类型 分断接线端子
连接量 2
行数 1
电位 1
数据管理状态
产品审核修订 09
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 6.2 mm
高度 51 mm
NS 32深度 63.5 mm
NS 35/7,5深度 58.5 mm
NS 35/15深度 66 mm
安装
安装类型 NS 35/7,5 NS 32 NS 35/15
材料规格
颜色 灰色
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
电气测试
电涌电压测试
结果 已通过测试
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 32/NS 35
测试力设定值 1 N
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
第一层
剥线长度 8 mm
塞规 A3
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.2 mm² ... 6 mm²
横截面 AWG 24 ... 10 (按IEC标准修订)
柔性导线横截面 0.2 mm² ... 4 mm²
导线横截面,柔性[AWG] 24 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.25 mm² ... 4 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.25 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 2.5 mm²
标称电流 16 A
最大负载电流 16 A (当连接截面积为4 mm²的导线时)
额定电压 500 V (高达690 V、污染等级II)
额定横截面 2.5 mm²
螺纹 M3
紧固扭矩 0.5 ... 0.6 Nm
2根横截面相同的导线,刚性导线 0.2 mm² ... 1.5 mm²
2根横截面相同的导线,柔性导线 0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.25 mm² ... 1.5 mm²
包含插拔式桥接件在内的接线容量,刚性 4 mm²
包含插拔式桥接件在内的接线容量,柔性 4 mm²
