• 防触摸振动保护

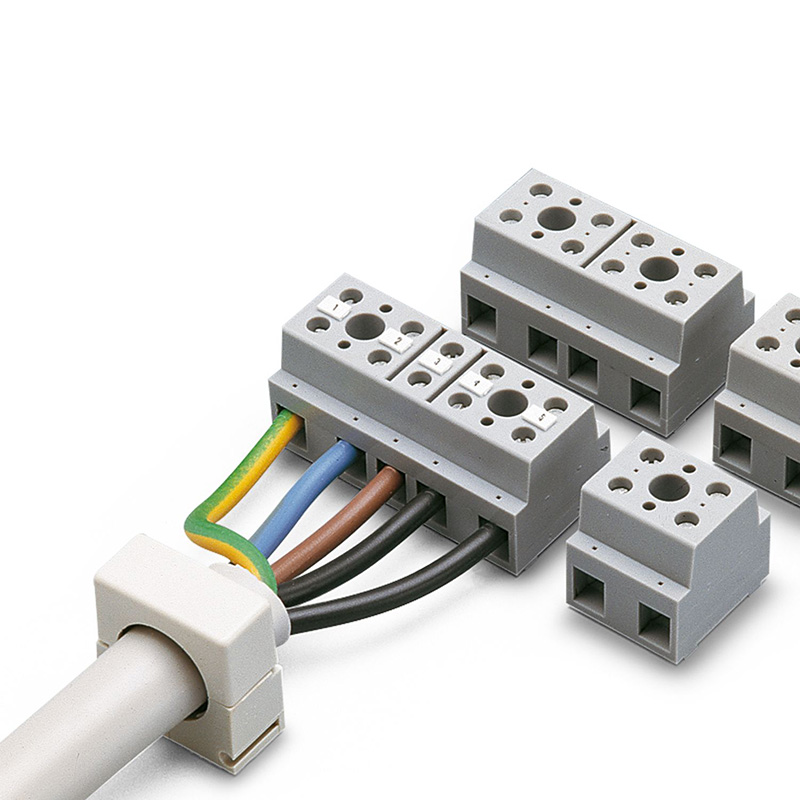

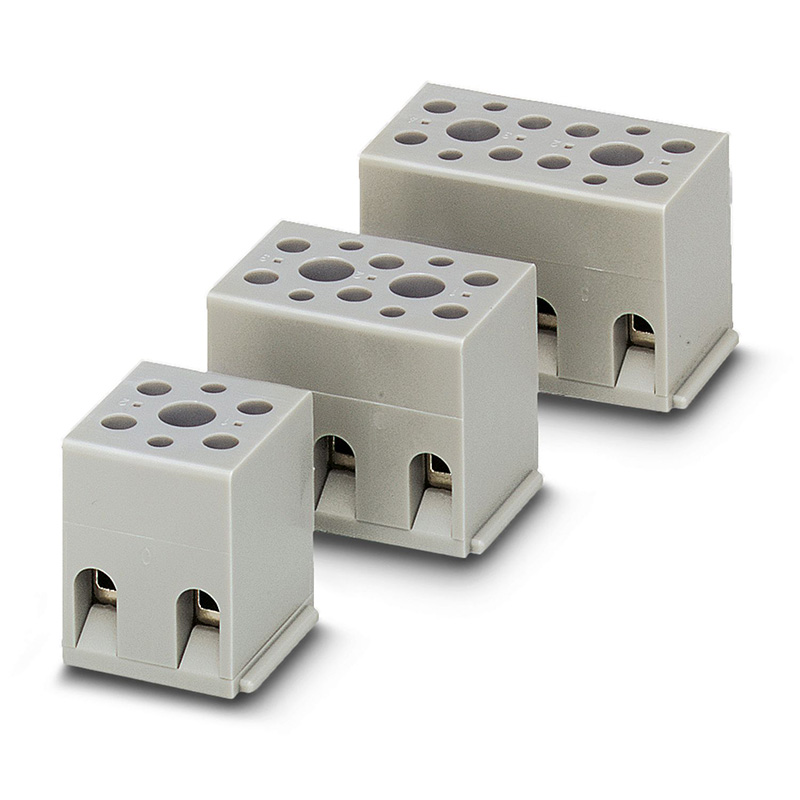

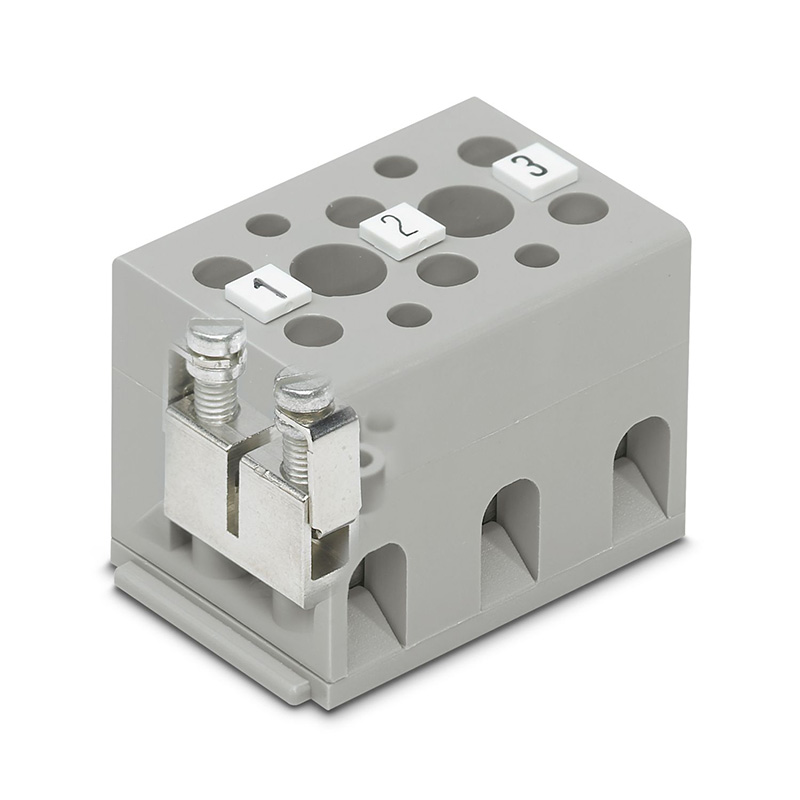

每层的连接数量 | 8 |
额定横截面 | 4 mm² |
剥线长度 | 8 mm |
连接符合标准 | IEC 60947-7-1 |
标称电流 | 32 A |
最大负载电流 | 32 A (当连接截面积为4 mm²的导线时) |
额定电压 | 500 V |
螺纹 | M3 |
紧固扭矩 | 0.6 ... 0.8 Nm |
刚性导线横截面 | 0.2 mm² ... 4 mm² |
柔性导线横截面 | 0.2 mm² ... 4 mm² |
塞规 | A3 |
横截面 AWG | 24 ... 12 (按IEC标准修订) |
导线横截面,柔性[AWG] | 24 ... 12 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 0.25 mm² ... 4 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.25 mm² ... 2.5 mm² |
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 | 0.5 mm² ... 1 mm² |
2根横截面相同的导线,刚性导线 | 0.2 mm² ... 1.5 mm² |
2根横截面相同的导线,柔性导线 | 0.2 mm² ... 1.5 mm² |
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 | 0.25 mm² ... 1.5 mm² |
额定浪涌电压 | 6 kV |
额定条件下的最大功耗 | 1.02 W |
产品类型 | 直通式接线端子 |
连接量 | 8 |
行数 | 1 |
电位 | 4 |
位数 | 4 |
产品审核修订 | 05 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 38 mm |
高度 | 22 mm |
深度 | 24 mm |
孔径 | 3.2 mm |
安装类型 | 直接螺钉连接 |
接线端子安装 | 在将产品安装到安装表面时,请确保在拧紧中心螺钉时不损坏外 壳 |
颜色 | 灰色 (RAL 7042) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 130 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
连接符合标准 | IEC 60947-7-1 |
结果 | 已通过测试 |
测试电压设定值 | 7.3 kV |
温度上升要求测试 | 温度上升 ≤ 45 K |
结果 | 已通过测试 |
短时耐受电流 4 mm² | 0.48 kA |
测试电压设定值 | 1.89 kV |
结果 | 已通过测试 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(运行) | 20 % ... 90 % |
允许湿度(存放/运输) | 30 % ... 70 % |
旋转速度 | 10 rpm |
rpm | 135 |
导线横截面/重量 | 0.2 mm² / 0.2 kg 4 mm² / 0.9 kg 1.5 mm² / 0.4 kg |
结果 | 已通过测试 |
结果 | 已通过测试 |
暴露时间 | 30 s |
结果 | 已通过测试 |
接线端子安装 | 在将产品安装到安装表面时,请确保在拧紧中心螺钉时不损坏外 壳 |
开口式侧板 | 否 |
