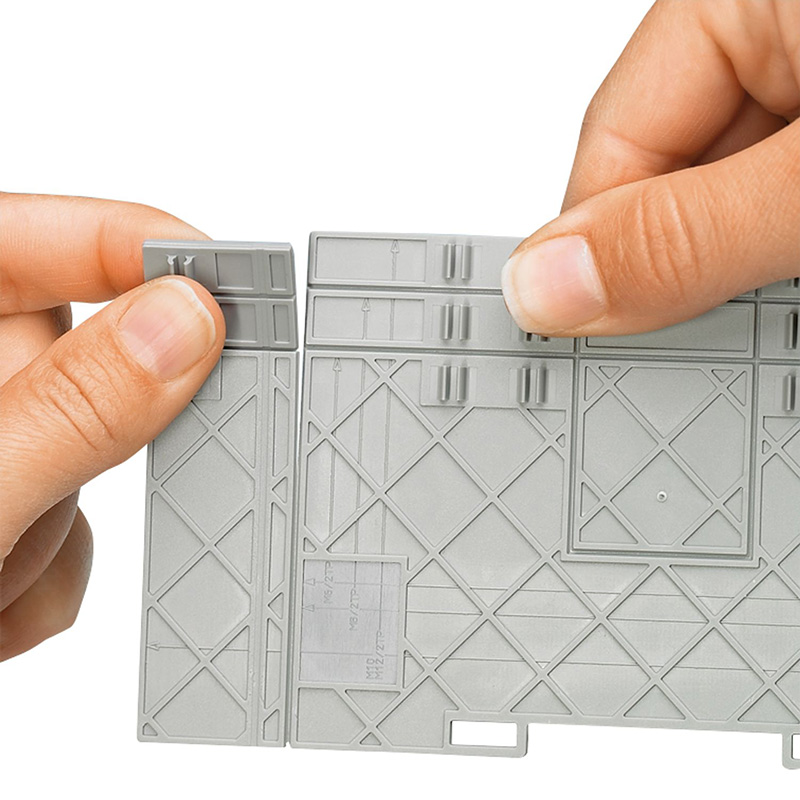

每层的连接数量 | 2 |
额定横截面 | 120 mm² |
剥线长度 | 剥线长度取决于电缆接头制造商的技术规格。 |
连接符合标准 | IEC 60947-7-1 |
标称电流 | 269 A |
最大负载电流 | 269 A (120 mm²导线横截面) |
额定电压 | 1000 V |
额定浪涌电压 | 8 kV |
额定条件下的最大功耗 | 8.68 W |
产品类型 | 螺栓接线端子 |
产品系列 | HV |
连接量 | 2 |
行数 | 1 |
电位 | 1 |
针距 | 34 mm |
产品审核修订 | 02 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 32 mm |
高度 | 90.5 mm |
深度 | 74.6 mm |
端板宽度 | 2 mm |
NS 35/7,5深度 | 75.3 mm |
NS 35/15深度 | 82.8 mm |
针距 | 34 mm |
螺栓长度 | 31 mm |
安装类型 | NS 35/7,5 NS 35/15 |
颜色 | 灰色 (RAL 7042) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
暴露时间 | 30 s |
结果 | 已通过测试 |
连接符合标准 | IEC 60947-7-1 |
连接符合标准 | DIN 46234:1980-03 |
横截面 | 6 mm² ... 120 mm² |
横截面范围AWG | 8 ... 250 kcmil (按IEC标准修订) |
孔径 | 10.5 mm |
宽度 | 24 mm |
螺栓直径 | 10 mm |
螺纹 | M10 |
紧固扭矩 | 10 ... 20 Nm |
结果 | 已通过测试 |
测试电压设定值 | 9.8 kV |
温度上升要求测试 | 温度上升 ≤ 45 K |
结果 | 已通过测试 |
短时耐受电流 120 mm² | 14.4 kA |
测试电压设定值 | 2.2 kV |
结果 | 已通过测试 |
开口式侧板 | 否 |
结果 | 已通过测试 |
DIN导轨/固定支点 | NS 35 |
测试力设定值 | 15 N |
结果 | 已通过测试 |
规格 | DIN EN 50155 (VDE 0115-200):2018-05 |
频谱 | 1类,B级使用寿命测试,在车体上进行 |
频率 | f1 = 5 Hz 到 f2 = 150 Hz |
ASD等级 | 0.964 (m/s²)²/Hz |
加速度 | 5.72g |
每轴的测试周期 | 5 h |
测试方向 | X-, Y- 与 Z-轴 |
结果 | 已通过测试 |
规格 | DIN EN 50155 (VDE 0115-200):2018-05 |
脉冲波形 | 半弦 |
加速度 | 5g |
电击时间 | 30 ms |
每个方向的电击次数 | 3 |
测试方向 | X-, Y- 与 Z-轴(正向与负向) |
结果 | 已通过测试 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(运行) | 20 % ... 90 % |
允许湿度(存放/运输) | 30 % ... 70 % |
