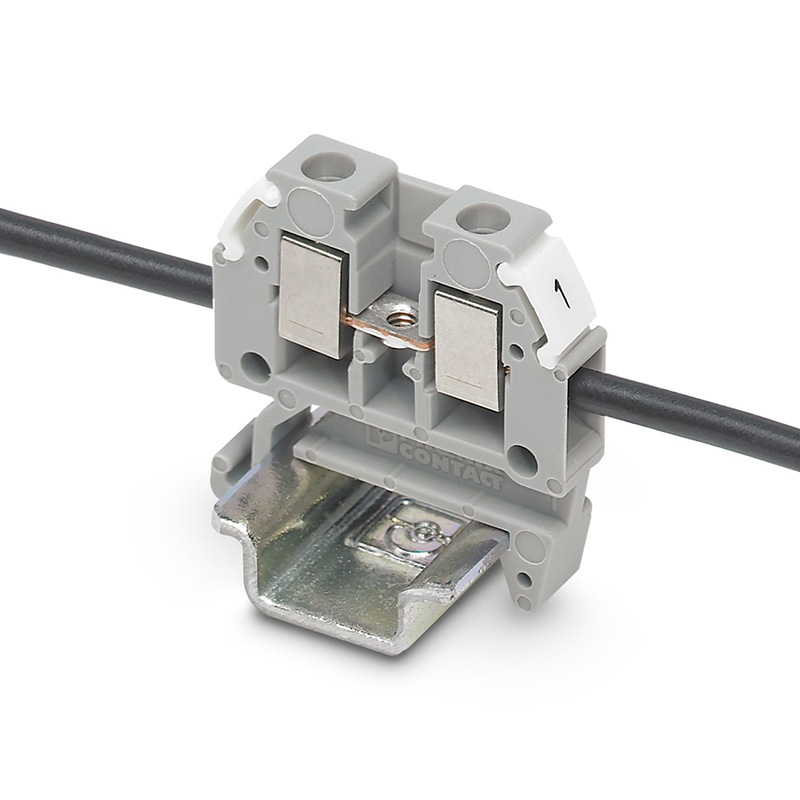

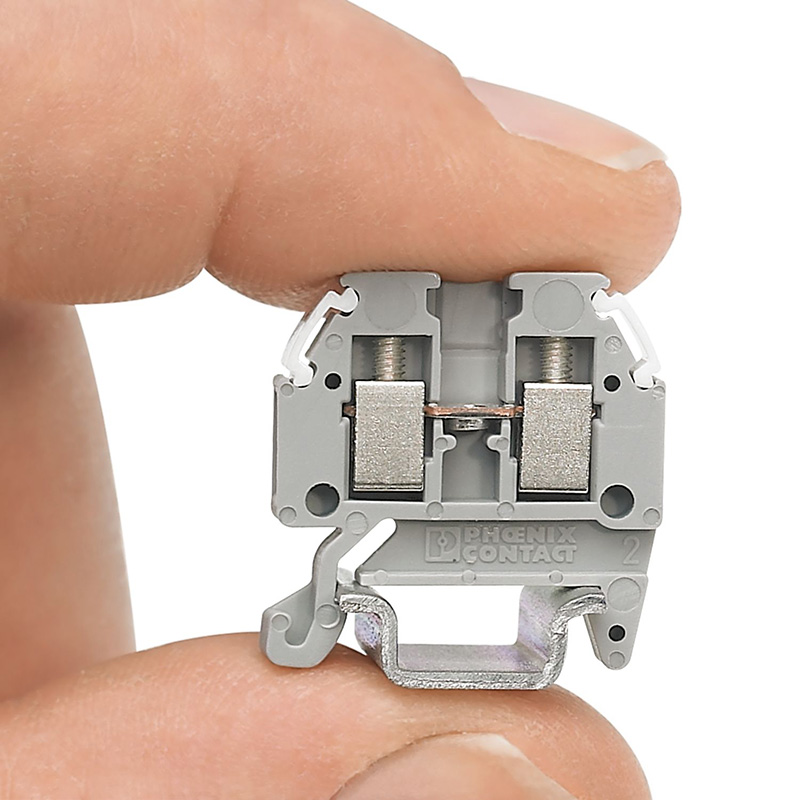

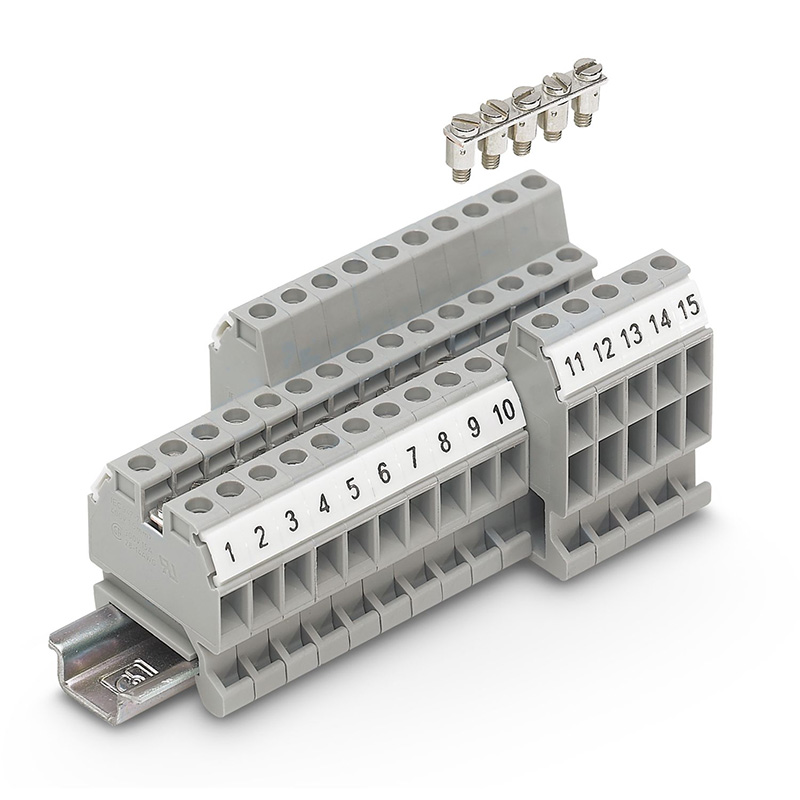

• 额定横截面为1.5 mm² • 卡接式支脚，用于DIN 导轨 NS 15和 NS 35 • 设计宽度仅4.2 mm • 可标记所有接线点，因此排布清楚 • 紧凑型设计且可选择安装在15 mm DIN导轨上，因此能节省空间 • 多种标记方式 • 两层上都有桥接设备
| 每层的连接数量 | 2 |
| 额定横截面 | 1.5 mm² |
| 额定浪涌电压 | 4 kV |
| 额定条件下的最大功耗 | 0.56 W |
| 产品类型 | 微型连接器 |
| 连接量 | 4 |
| 行数 | 2 |
| 电位 | 2 |
| 产品审核修订 | 06 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 4.2 mm |
| 高度 | 44 mm |
| 端板宽度 | 1 mm |
| NS 35/7,5深度 | 41 mm |
| NS 35/15深度 | 48.5 mm |
| NS 15深度 | 41 mm |
| 安装类型 | NS 15 NS 35/15 NS 35/7,5 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 连接符合标准 | IEC 60947-7-1 |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 1.5 mm² | 0.18 kA |
| 测试电压设定值 | 1.89 kV |
| 结果 | 已通过测试 |
| 测试力设定值 | 1 N |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等级 | 6.12 (m/s²)²/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 开口式侧板 | 是 |
| 结果 | 已通过测试 |
| 剥线长度 | 6 mm |
| 塞规 | A1 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 横截面 AWG | 26 ... 16 (按IEC标准修订) |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 导线横截面，柔性[AWG] | 26 ... 16 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 0.75 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 0.75 mm² |
| 标称电流 | 17.5 A |
| 最大负载电流 | 17.5 A (当连接截面积为1.5 mm²的导线时) |
| 额定电压 | 400 V |
| 额定横截面 | 1.5 mm² |
| 螺纹 | M2 |
| 紧固扭矩 | 0.22 ... 0.25 Nm |
| 2根横截面相同的导线，刚性导线 | 0.14 mm² ... 0.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.14 mm² ... 0.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 0.34 mm² |
| 测试电压设定值 | 4.8 kV |
| 结果 | 已通过测试 |
