首页 > 菲尼克斯 > 导轨式端子 > 螺钉端子 > PTRE 6-2/4 - 测试端子条
PTRE 6-2/4 - 测试端子条
PTRE 6-2/4 - 测试端子条
PTRE 6-2/4 - 测试端子条
PTRE 6-2/4 - 测试端子条
菲尼克斯

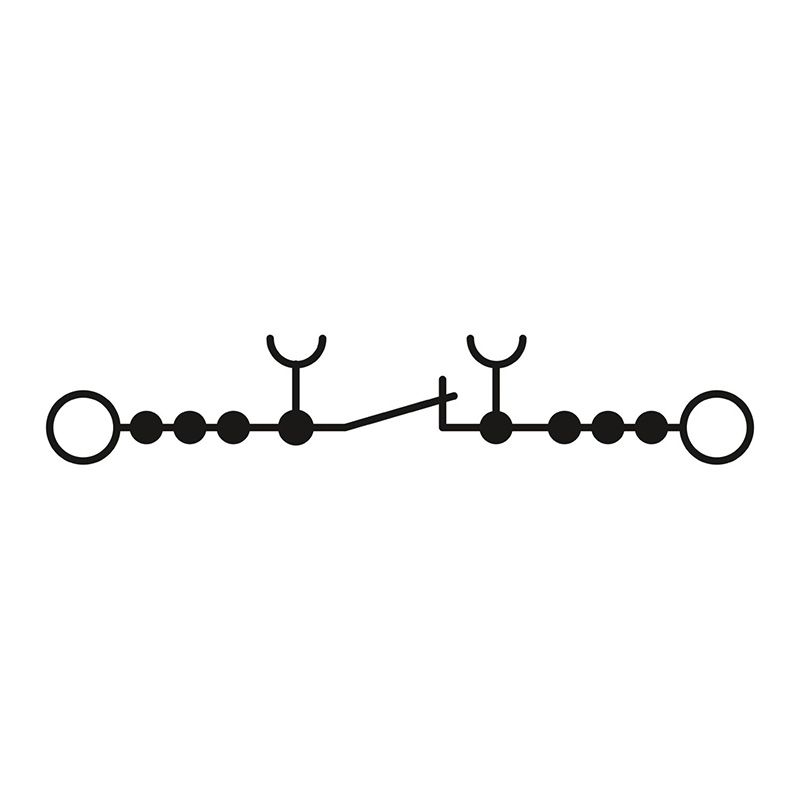

PTRE 6-2/4 - 测试端子条
3069849
测试端子条, 标称工作电压: 400 V, 连接量: 8, 位数: 4, 接线方式: 直插式连接, 第一层, 额 定接线容量: 6 mm2 ,横截面: 0.5 mm2 - 10 mm2 , 安装方式: NS 35/7,5, NS 35/7,5,颜色: 灰 色
产品优势:

• 模块式测试端子排结构紧凑,能节省空间 • 定制的模块式设计,并使用标准化CLIPLINE complete附件,性价比高 • 集成的坚固开关触点可满足绝大部分严苛要求,触点使用高品质材料,即使在多次触发后也能保证信号电流的传输 • 具有先进的自动变压器短路功能,确保最大的安全性

产品详情
技术数据
连接数据
每层的连接数量 8
额定横截面 6 mm²
电气特性
额定浪涌电压 4 kV
额定条件下的最大功耗 1.31 W
测试电涌电压 5 kV
产品属性
产品类型 测试端子条
连接量 8
行数 1
电位 4
针距 8.2 mm
位数 4
数据管理状态
产品审核修订 05
绝缘特性
过电压类别 III
尺寸
宽度 65.2 mm
高度 99.7 mm
深度 56.5 mm
NS 35/7,5深度 61.8 mm
NS 35/15深度 69.3 mm
针距 8.2 mm
安装
安装类型 NS 35/7,5 NS 35/7,5
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
环境条件
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %
标准和规范
连接符合标准 IEC 60947-7-1
机械特性
机械参数
开口式侧板
第一层
剥线长度 12 mm
塞规 A5
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.5 mm² ... 10 mm²
横截面 AWG 20 ... 8 (按IEC标准修订)
柔性导线横截面 0.5 mm² ... 6 mm²
导线横截面,柔性[AWG] 20 ... 10 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 6 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 1.5 mm²
最大负载电流 30 A (当连接截面积为6 mm² 的导线时)
额定电压 400 V AC/DC
额定横截面 6 mm²
第一层 直接插拔式连接横截面
刚性导线横截面 1 mm² ... 10 mm²
柔性导线横截面(套管不带塑料绝缘管) 1 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 1 mm² ... 6 mm²
