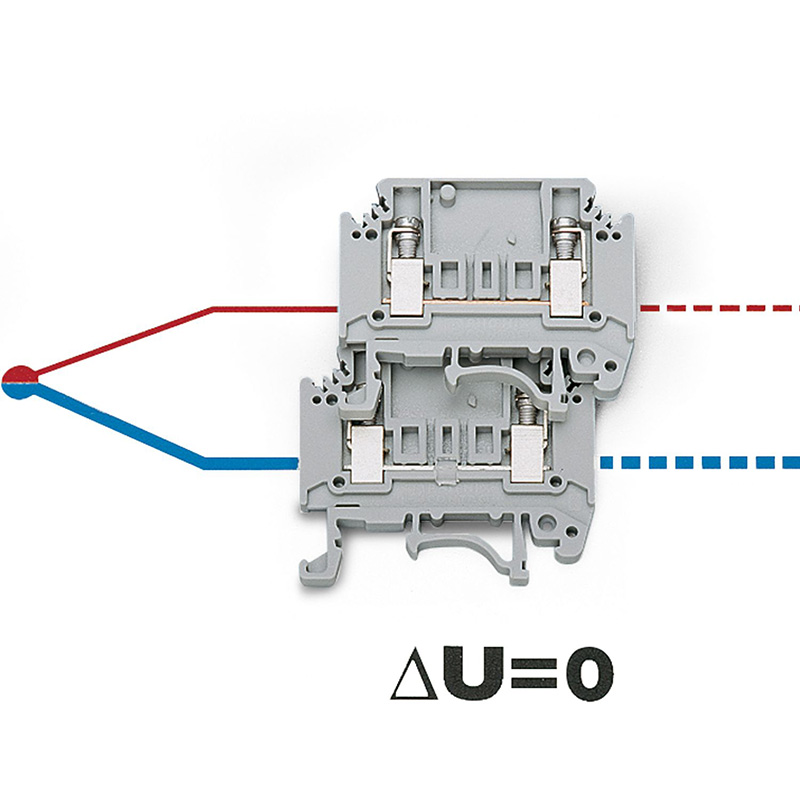

• 这些特殊的端子用于在相应的测量回路中扩展热偶平衡导线 • 平衡导线由最高可耐受200°C温度的材料制成,与相应的热电偶具有相同的热特性

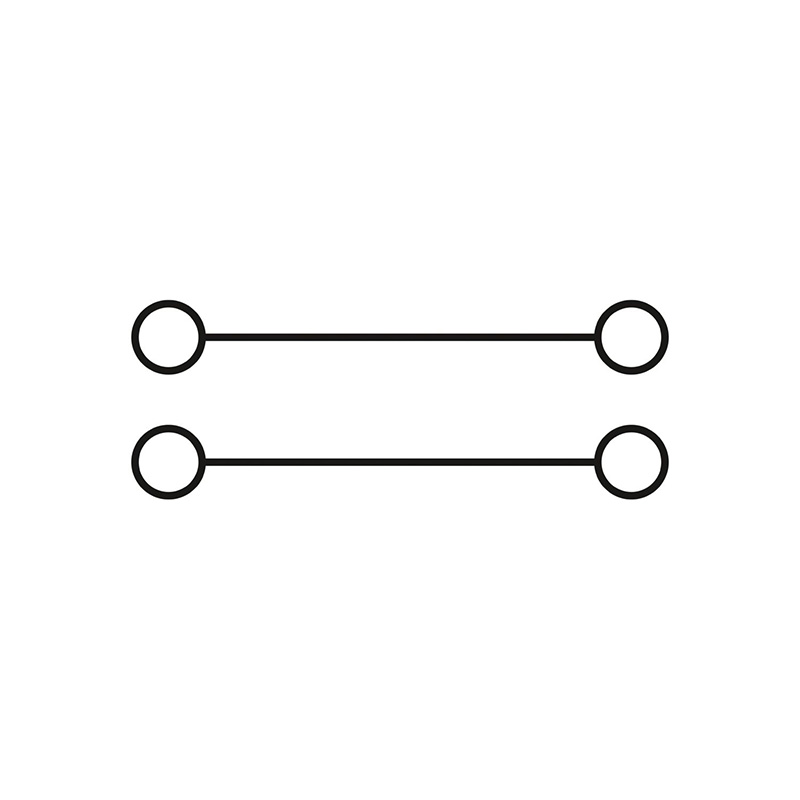

每层的连接数量 | 4 |
额定横截面 | 2.5 mm² |
额定条件下的最大功耗 | 0.77 W |
产品类型 | 直通式接线端子 |
连接量 | 4 |
行数 | 1 |
电位 | 1 |
位数 | 2 |
产品审核修订 | 04 |
宽度 | 10.4 mm |
高度 | 46.2 mm |
端板宽度 | 1 mm |
NS 32深度 | 44.9 mm |
NS 35/7,5深度 | 39.9 mm |
NS 35/15深度 | 47.4 mm |
安装类型 | NS 35/7,5 NS 32 NS 35/15 |
颜色 | 灰色 (RAL 7042) |
阻燃等级,符合UL 94 | V0 |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 130 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
连接符合标准 | IEC 60947-7-1 |
温度上升要求测试 | 温度上升 ≤ 45 K |
结果 | 已通过测试 |
测试电压设定值 | 1.89 kV |
结果 | 已通过测试 |
开口式侧板 | 是 |
结果 | 已通过测试 |
DIN导轨/固定支点 | NS 35 |
测试力设定值 | 1 N |
结果 | 已通过测试 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(运行) | 20 % ... 90 % |
允许湿度(存放/运输) | 30 % ... 70 % |
剥线长度 | 7 mm |
塞规 | A3 |
连接符合标准 | IEC 60947-7-1 |
刚性导线横截面 | 0.2 mm² ... 4 mm² |
横截面 AWG | 24 ... 12 (按IEC标准修订) |
柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
导线横截面,柔性[AWG] | 24 ... 14 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 0.2 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.2 mm² ... 1.5 mm² |
标称电流 | 1 A |
最大负载电流 | 1 A (当连接截面积为4 mm²的导线时) |
额定电压 | 400 V (到邻近直通端子MTK的电压。) |
螺纹 | M3 |
紧固扭矩 | 0.6 ... 0.8 Nm |
旋转速度 | 10 rpm |
rpm | 135 |
导线横截面/重量 | 0.2 mm² / 0.2 kg 4 mm² / 0.9 kg 2.5 mm² / 0.7 kg |
结果 | 已通过测试 |
暴露时间 | 30 s |
结果 | 已通过测试 |
