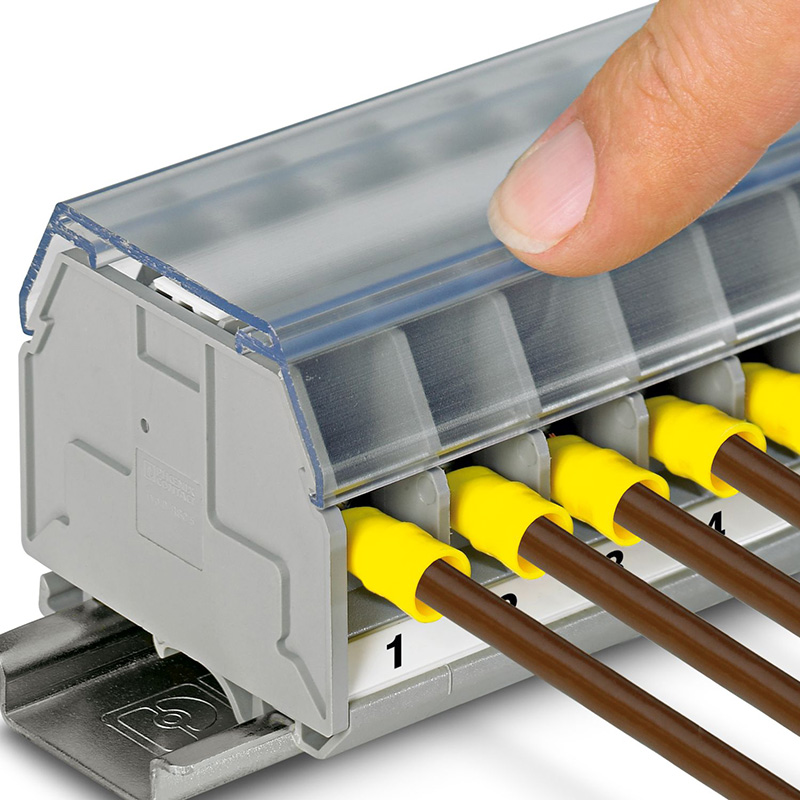

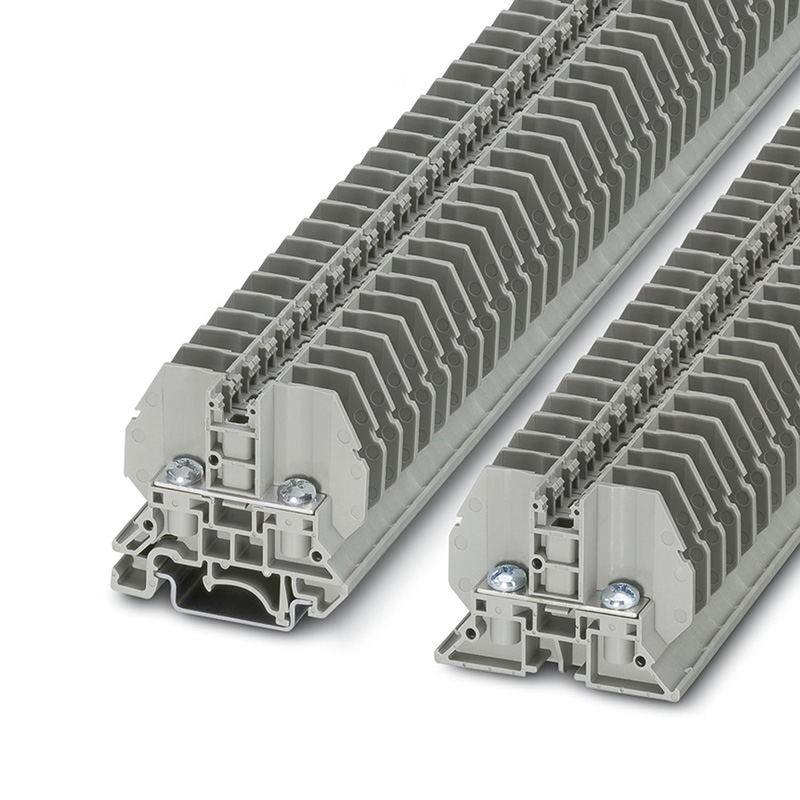

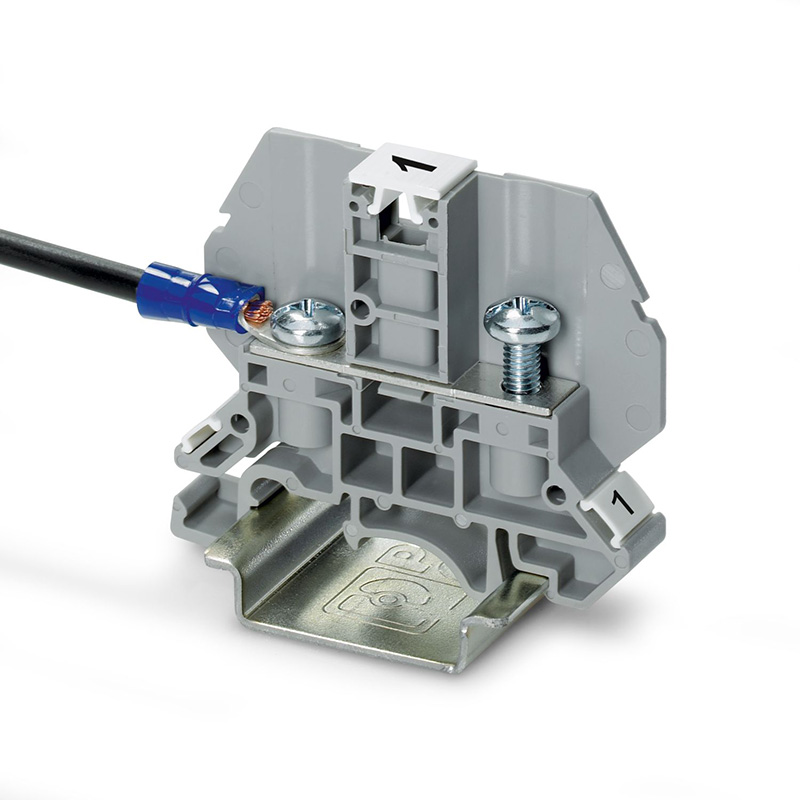

• 大面积，恒定的外部及中央标识 • 安装在标准DIN导轨上或直接安装在控制盒内 • 紧凑型螺钉连接，带环形和叉形电缆插针 • 螺母和汇流条卡在绝缘外壳内，不可拆除 • 防触摸保护盖板，可直接卡接在端子上 • 通过桥接条隔离切换跳线；螺钉桥接在此处作为带电触点使用 • 桥接井，用于电位分配
| 每层的连接数量 | 2 |
| 额定横截面 | 4 mm² |
| 剥线长度 | 剥线长度取决于电缆接头制造商的技术规格。 |
| 连接符合标准 | IEC 60947-7-1 |
| 标称电流 | 32 A |
| 最大负载电流 | 32 A |
| 额定电压 | 800 V |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 1.02 W |
| 产品类型 | 螺栓接线端子 |
| 产品系列 | RSC |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 针距 | 9 mm |
| 产品审核修订 | 01 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 9 mm |
| 高度 | 53.3 mm |
| 端板宽度 | 2.2 mm |
| NS 32深度 | 52.1 mm |
| NS 35/7,5深度 | 47.1 mm |
| NS 35/15深度 | 54.6 mm |
| 针距 | 9 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 连接符合标准 | IEC 60947-7-1 |
| 连接符合标准 | DIN 46234:1980-03 |
| 横截面 | 0.1 mm² ... 6 mm² |
| 横截面范围AWG | 26 ... 10 (按IEC标准修订) |
| 孔径 | 4.3 mm |
| 宽度 | 8 mm |
| 螺栓直径 | 4 mm |
| 螺纹 | M4 |
| 紧固扭矩 | 1.2 ... 1.4 Nm |
| 环形电缆插针的识别色 : 红色 | 1 mm² |
| 环形电缆插针的识别色 : 蓝色 | 2.5 mm² |
| 结果 | 已通过测试 |
| 测试电压设定值 | 9.8 kV |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 4 mm² | 0.48 kA |
| 短时耐受电流 6 mm² | 0.72 kA |
| 测试电压设定值 | 2 kV |
| 结果 | 已通过测试 |
| 结果 | 已通过测试 |
| DIN导轨/固定支点 | NS 32/NS 35 |
| 测试力设定值 | 1 N |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 1类， B级使用寿命测试，在车体上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 0.2g²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 注意事项 | 适用于符合DIN 46237:1970-07标准绝缘电缆接线环，以及符合 DIN 46234:1980-03标准且带热缩管的非绝缘电缆接线环的额定绝 缘电压。 |
| 开口式侧板 | 是 |
