• 安装在标准DIN导轨上或直接安装在控制盒内
| 每层的连接数量 | 10 |
| 额定横截面 | 70 mm² |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 6.27 W |

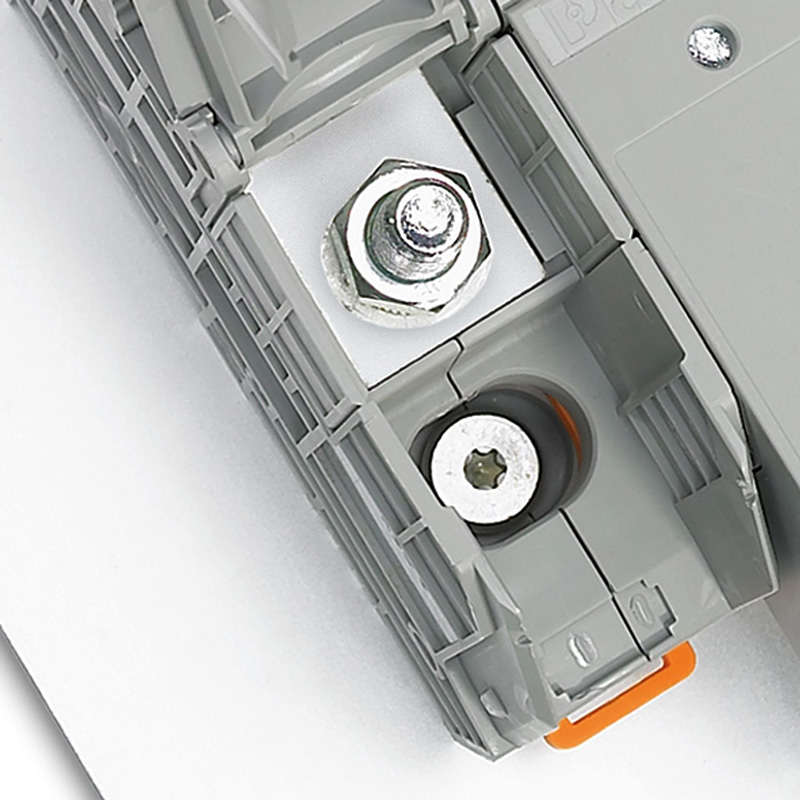

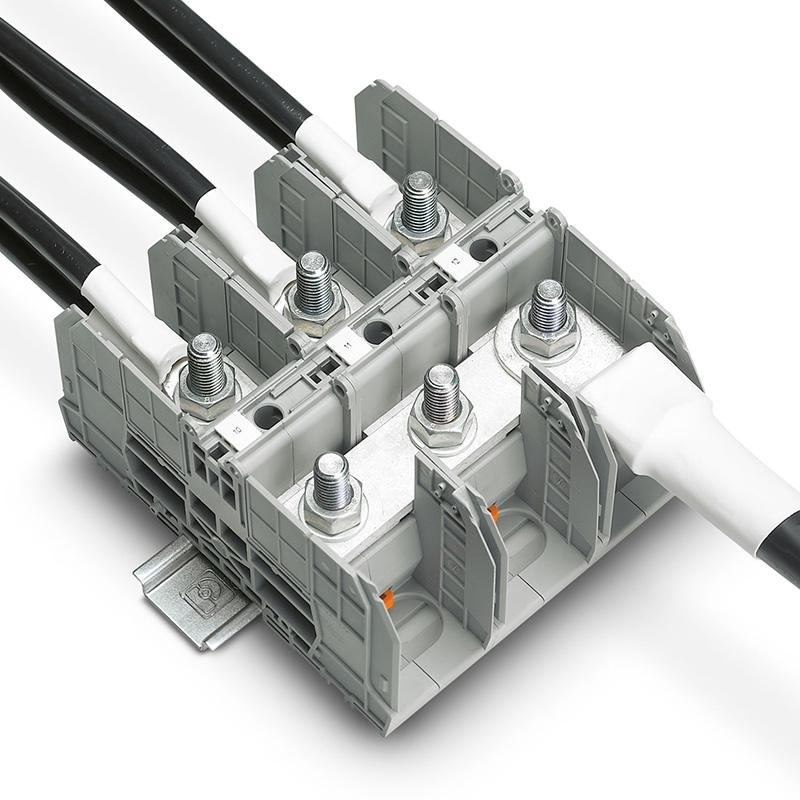

| 产品类型 | 螺栓接线端子 |
| 连接量 | 10 |
| 行数 | 1 |
| 电位 | 5 |
| 针距 | 29 mm |
| 位数 | 5 |
| 产品审核修订 | 04 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 145 mm |
| 高度 | 136 mm |
| NS 35/7,5深度 | 67 mm |
| NS 35/15深度 | 74.5 mm |

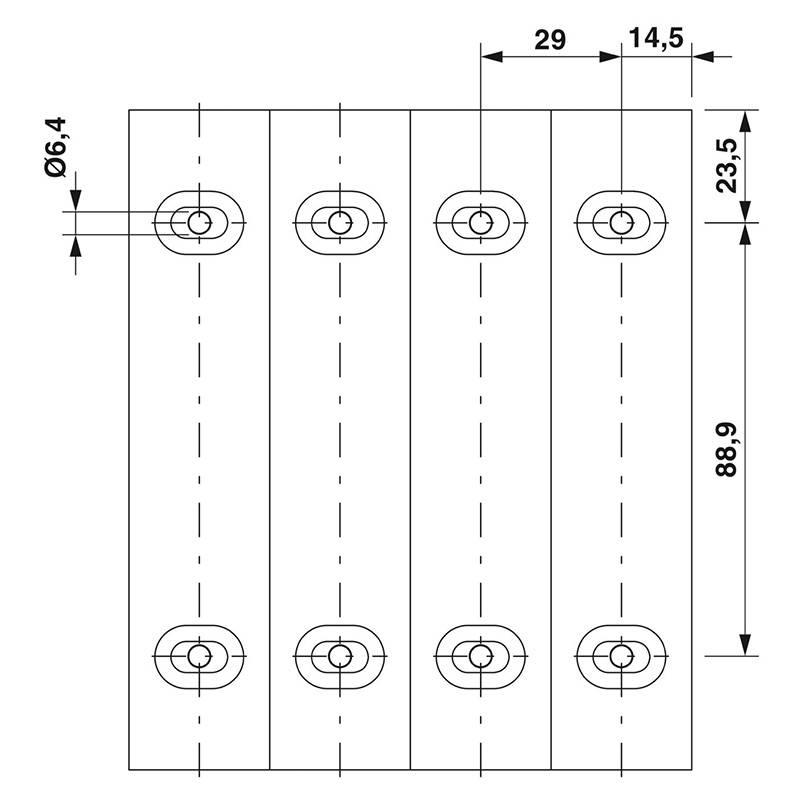

| 针距 | 29 mm |
| 安装类型 | NS 35/7,5 直接螺钉连接 NS 35/15 |
| 颜色 | 彩色 黄色 (RAL 1018) 黑色 (RAL 9005) 蓝色 (RAL 5015) 灰色 (RAL 7042) |
| 连接符合标准 | IEC 60947-7-1 |
| 连接符合标准 | DIN 46234:1980-03 |
| 横截面 | 2.5 mm² ... 70 mm² |
| 横截面范围AWG | (按IEC标准修订) |
| 孔径 | 8.4 mm |
| 宽度 | 22 mm |
| 螺栓直径 | 8 mm |
| 螺纹 | M8 |
| 紧固扭矩 | 6 ... 12 Nm |
| 环形电缆插针的识别色 : 蓝色 | 2.5 mm² |
| 环形电缆插针的识别色 : 黄色 | 6 mm² |
| 连接符合标准 | IEC 60947-7-1 |
| 标称电流 | 192 A |
| 最大负载电流 | 192 A (如果导线横截面为70 mm², 所有相连导线的总电流不得超 过最大负载电流。) |
| 额定电压 | 1000 V |
| 额定横截面 | 70 mm² |
| 开口式侧板 | 否 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
