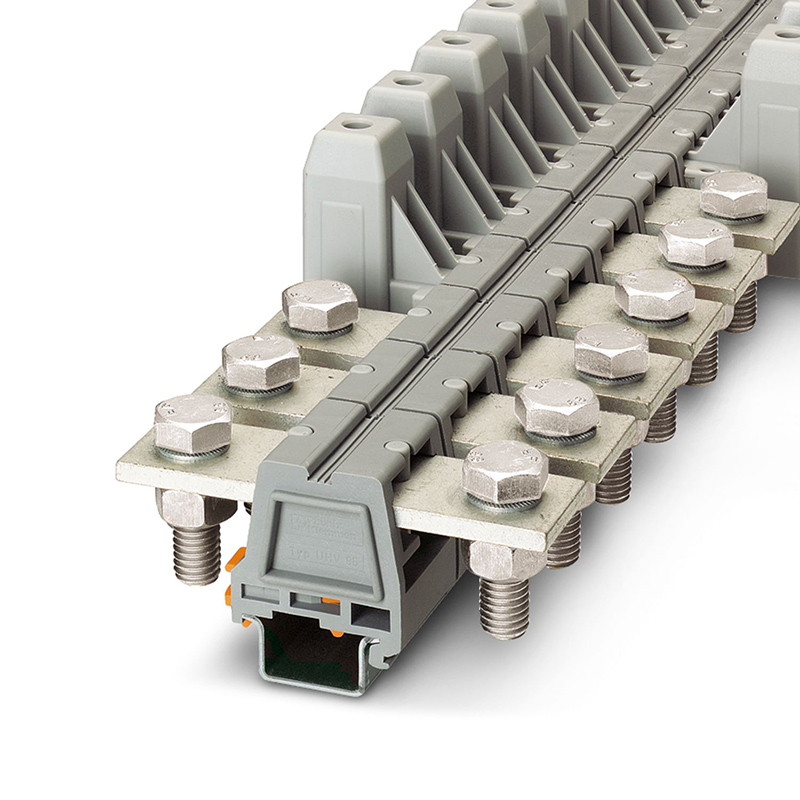

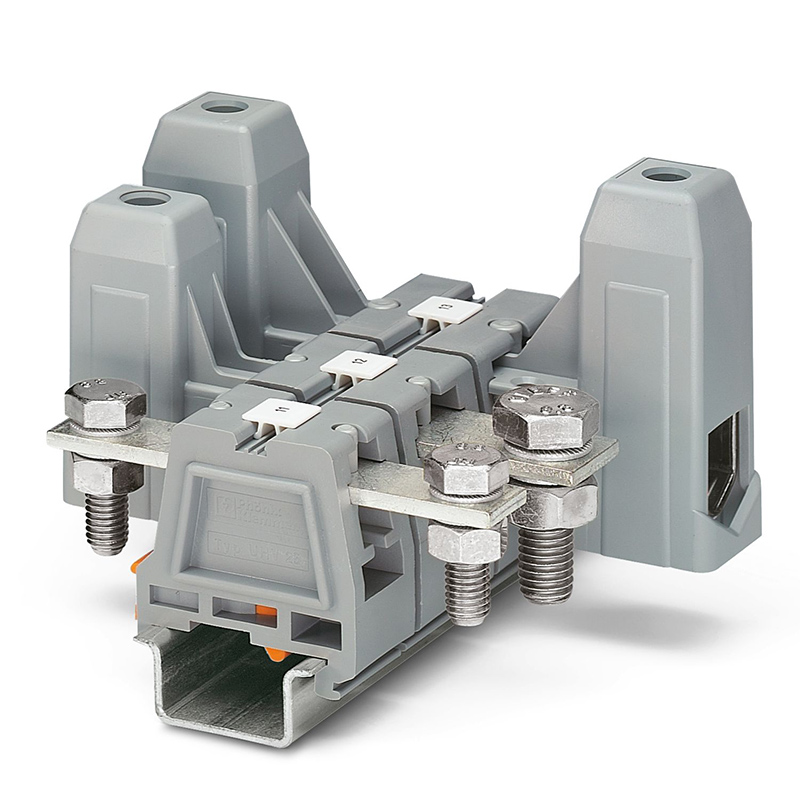

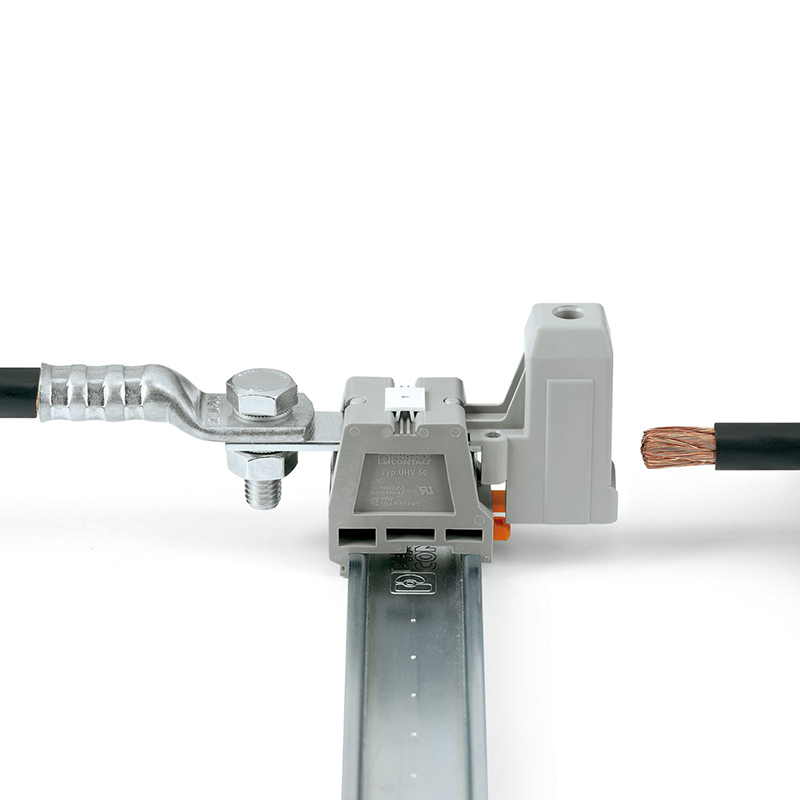

• 有的型号带电缆插针，有的型号可直接连接，也有这两种连接的混合型号 • 附件范围广泛，例如用于交叉连接的连接导轨，能安全方便地对最大为240 mm²的导线进行接线 • UHV ... 大电流插拔式连接器有数种型号
| 每层的连接数量 | 2 |
| 额定横截面 | 95 mm² |
| 额定接线容量AWG | 3/00 |
| 额定浪涌电压 | 8 kV |
| 产品类型 | 螺栓接线端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 40 mm |
| 安装类型 | NS 35/15 |
| 颜色 | 灰色 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | II |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -40 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 120 °C |
| 暴露时间 | 30 s |
| 连接符合标准 | IEC 60947-7-1 |
| 连接符合标准 | DIN 46234:1980-03 |
| 横截面 | 10 mm² ... 95 mm² |
| 横截面范围AWG | (按IEC标准修订) |
| 孔径 | 13 mm |
| 螺栓直径 | 12 mm |
| 螺纹 | M12 |
| 紧固扭矩 | 25 ... 30 Nm |
| 测试电压设定值 | 2.2 kV |
| 结果 | 已通过测试 |
| 开口式侧板 | 否 |
| 结果 | 已通过测试 |
| DIN导轨/固定支点 | NS 32/NS 35 |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等级 | 6.12 (m/s²)²/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 脉冲波形 | 半正弦 |
| 加速度 | 30g |
| 电击时间 | 18 毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 环境温度（运行） | -60 °C ... 85 °C |
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 剥线长度 | 剥线长度取决于电缆接头制造商的技术规格。 |
| 连接符合标准 | IEC 60947-7-1 |
| 标称电流 | 232 A |
| 最大负载电流 | 232 A (当连接截面积为95 mm²的导线时) |
| 额定电压 | 1000 V |
| 额定横截面 | 95 mm² |
| 汇流条 | 30 mm x 5 mm |
| 结果 | 已通过测试 |
