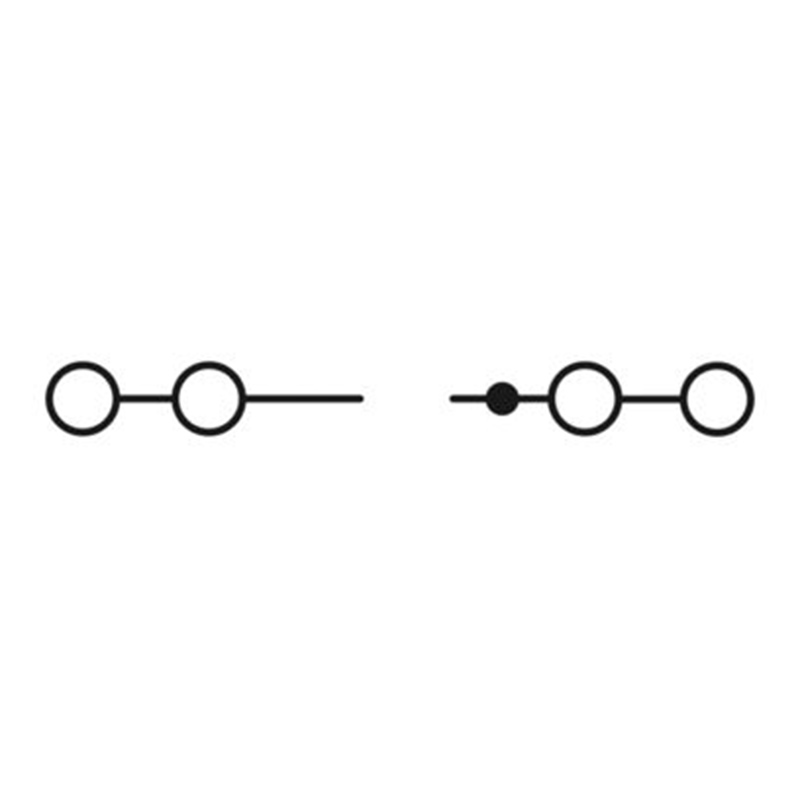

UDK 4-DUR - 直通式接线端子
UDK 4-DUR - 直通式接线端子
UDK 4-DUR - 直通式接线端子
UDK 4-DUR - 直通式接线端子
菲尼克斯
UDK 4-DUR - 直通式接线端子
2775207
直通式接线端子,用于可单独选择的安全元件,标称工作电压: 630 V, 额定电流: 32 A, 第 一 层, 接线方式: 螺钉连接, 额定接线容量: 4 mm2 , 接线容量: 0.2 mm2 - 6 mm2 , 安装: NS 35/7,5,NS 35/15,NS 32,颜色: 灰色
产品优势:

• 四线连接方式确保了用户友好的连接 • 可使用该接线端子在测量线中进行电压信号分接,可将该信号用作模拟量信号以访问计算机 • 在过程自动化中常用的恒定电路将测量制作为独立于负载的0 - 20 mA电流进行传送

产品详情
技术数据
连接数据
每层的连接数量 4
额定横截面 4 mm²
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.02 W
产品属性
产品类型 多导线端子
产品系列 UDK
连接量 4
行数 1
电位 1
数据管理状态
产品审核修订 06
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 6.2 mm
高度 63.5 mm
端板宽度 1.5 mm
NS 32深度 52 mm
NS 35/7,5深度 47 mm
NS 35/15深度 54.5 mm
安装
安装类型 NS 35/7,5 NS 32 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V2
绝缘材料组 I
绝缘材料 PA
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 125 °C
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
电气测试
电涌电压测试
结果 已通过测试
工频耐受电压
测试电压设定值 3 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
测试力设定值 1 N
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 105 °C (最高短期工作温度,电气特性相对温度。)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %
第一层
剥线长度 8 mm
塞规 A4
刚性导线横截面 0.2 mm² ... 6 mm²
横截面 AWG 24 ... 10 (按IEC标准修订)
柔性导线横截面 0.2 mm² ... 4 mm²
导线横截面,柔性[AWG] 24 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.25 mm² ... 4 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 1 mm²
标称电流 32 A (电流取决于所使用的元件)
最大负载电流 A
额定电压 630 V
额定横截面 4 mm²
螺纹 M3
紧固扭矩 0.5 ... 0.6 Nm
2根横截面相同的导线,刚性导线 0.2 mm² ... 1 mm²
2根横截面相同的导线,柔性导线 0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.25 mm² ... 1.5 mm²
包含插拔式桥接件在内的接线容量,刚性 2.5 mm²
包含插拔式桥接件在内的接线容量,柔性 2.5 mm²
导线损坏和松动测试
导线横截面/重量 0.2 mm² / 0.2 kg 6 mm2 / 1.4 kg 4 mm² / 0.9 kg
结果 已通过测试
