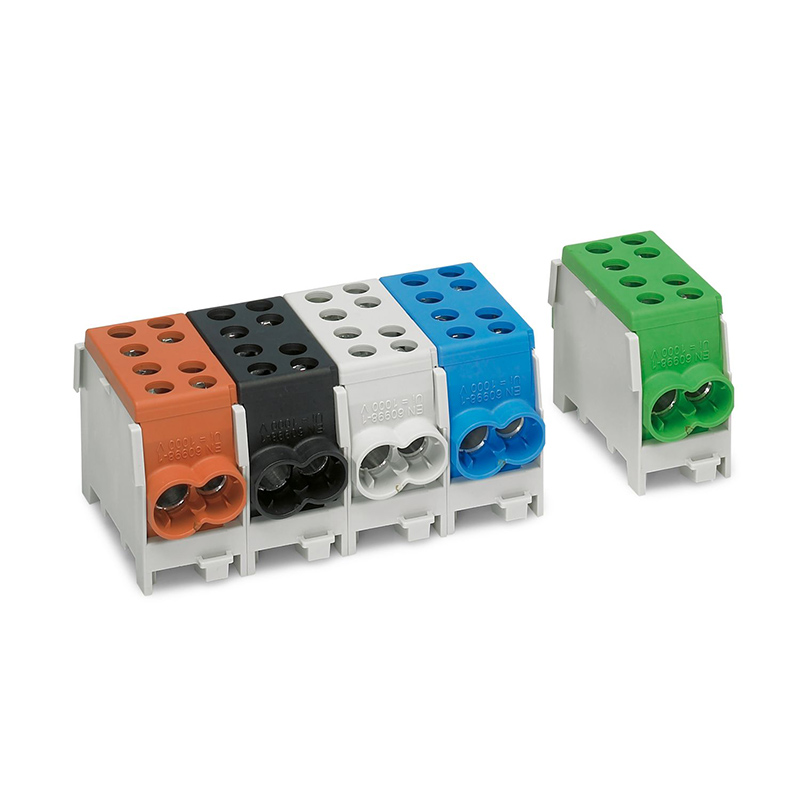

• 分支终端适用于主电源电缆的简单电压分接 • 符合DIN VDE 0603‑2/EN 60998‑1的要求
| 每层的连接数量 | 4 |
| 额定横截面 | 25 mm² |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 3.26 W |
| 产品类型 | 直通式接线端子 |
| 产品系列 | UDB |
| 连接量 | 4 |
| 行数 | 1 |
| 电位 | 1 |
| 位数 | 1 |
| 产品审核修订 | 00 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 23 mm |
| 高度 | 46 mm |
| NS 35/7,5深度 | 42 mm |
| NS 35/15深度 | 49.5 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 连接符合标准 | IEC 60998-1 IEC 60998-1 |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 25 mm² | 3 kA |
| 测试电压设定值 | 1.89 kV |
| 结果 | 已通过测试 |
| 开口式侧板 | 否 |
| 结果 | 已通过测试 |
| DIN导轨/固定支点 | NS 32/NS 35 |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2018-05 |
| 频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等级 | 6.12 (m/s²)²/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 剥线长度 | 16 mm |
| 连接符合标准 | IEC 60998-1 |
| 刚性导线横截面 | 1.5 mm² ... 25 mm² |
| 横截面 AWG | 14 ... 4 (按IEC标准修订) |
| 柔性导线横截面 | 1.5 mm² ... 16 mm² |
| 导线横截面，柔性[AWG] | 14 ... 6 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 1.5 mm² ... 16 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 1.5 mm² ... 10 mm² |
| 标称电流 | 101 A |
| 最大负载电流 | 101 A |
| 额定电压 | 400 V (最大1000 V) |
| 额定横截面 | 25 mm² |
| 注意事项 | 对柔性导线使用套管 |
| 螺纹 | M5/M6 |
| 紧固扭矩 | 2.2 ... 2.5 Nm |
| 柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑 料套管） | 1.5 mm² ... 10 mm² |
| 旋转速度 | 10 (+/- 2) rpm |
| rpm | 135 |
| 导线横截面／重量 | 1.5 mm² / 0.4 kg 25 mm² / 4.5 kg 16 mm² / 2.9 kg |
| 结果 | 已通过测试 |
| 结果 | 已通过测试 |
| 注意事项 | 所有连接导线的总电流不得超过最高负载电流。 |
| 剥线长度 | 16 mm |
| 连接符合标准 | IEC 60998-1 |
| 刚性导线横截面 | 1.5 mm² ... 16 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 1.5 mm² ... 10 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 1.5 mm² ... 6 mm² |
| 紧固扭矩 | 1.7 ... 2 Nm |
| 柔性导线横截面 | 1.5 mm² ... 16 mm² |
