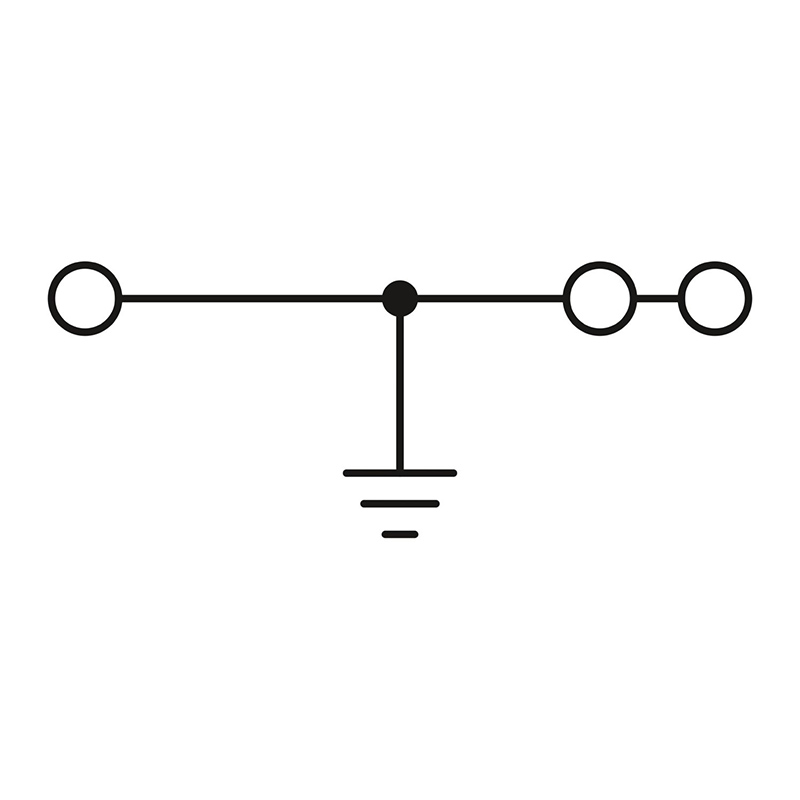

UK 3-TWIN-PE - 接地端子
UK 3-TWIN-PE - 接地端子
UK 3-TWIN-PE - 接地端子
UK 3-TWIN-PE - 接地端子
UK 3-TWIN-PE - 接地端子
UK 3-TWIN-PE - 接地端子
菲尼克斯
UK 3-TWIN-PE - 接地端子
1923128
接地端子, 接线方式: 螺钉连接, 第一层, 横截面: 0.2 mm2 - 2.5 mm2 ,安装方式: NS 35/7,5, NS 35/15,NS 32,颜色: 黄绿相间
产品优势:

• 与穿墙端子具有相同的外形和针距 • 带通用保护性导线安装脚,可安装在NS 32 或 NS 35 DIN导轨上(NS 35/15-2,3为例外)

产品详情
技术数据
连接数据
每层的连接数量 3
额定横截面 2.5 mm²
接地支脚
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 接地端子
连接量 3
行数 2
数据管理状态
产品审核修订 10
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 50.5 mm
NS 32深度 52 mm
NS 35/7,5深度 47 mm
NS 35/15深度 54.5 mm
安装
接线端子安装 0.5 Nm ... 0.6 Nm (PE支脚及安装螺钉,M2.5)
安装类型 NS 35/7,5 NS 35/15 NS 32
材料规格
颜色 绿黄相间
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 125 °C
标准和规范
连接符合标准 IEC 60947-7-2
机械特性
概述
接线端子安装 0.5 Nm ... 0.6 Nm (PE支脚及安装螺钉,M2.5)
第一层
剥线长度 8 mm
连接符合标准 IEC 60947-7-2
刚性导线横截面 0.2 mm² ... 2.5 mm²
横截面 AWG 24 ... 14 (按IEC标准修订)
柔性导线横截面 0.2 mm² ... 2.5 mm²
导线横截面,柔性[AWG] 24 ... 14 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.25 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.25 mm² ... 1 mm²
注意事项 请注意DIN导轨的载流量。
螺纹 M3
紧固扭矩 0.5 ... 0.6 Nm
包含插拔式桥接件在内的接线容量,刚性 4 mm²
包含插拔式桥接件在内的接线容量,柔性 4 mm²
机械参数
开口式侧板
环境和真实条件 环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
