• UK...系列的通用端子也可以在有爆炸危险的区域内使用（根据IEC/EN 60079） • 在技术连接数据中可获得用于Ex认证的EC样品测试的认证号
| 每层的连接数量 | 2 |
| 额定横截面 | 6 mm² |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 1.31 W |

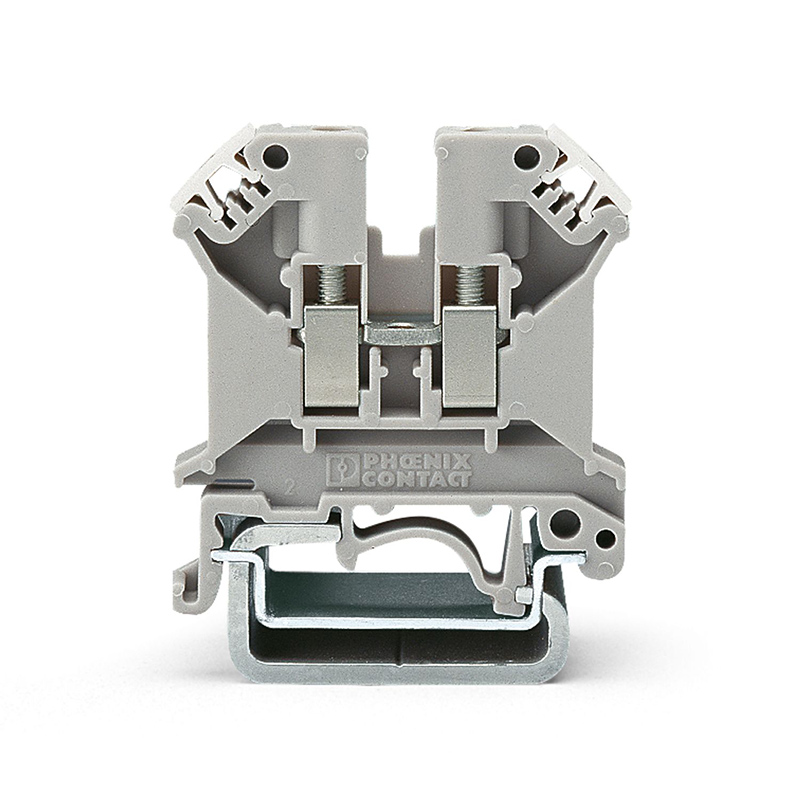

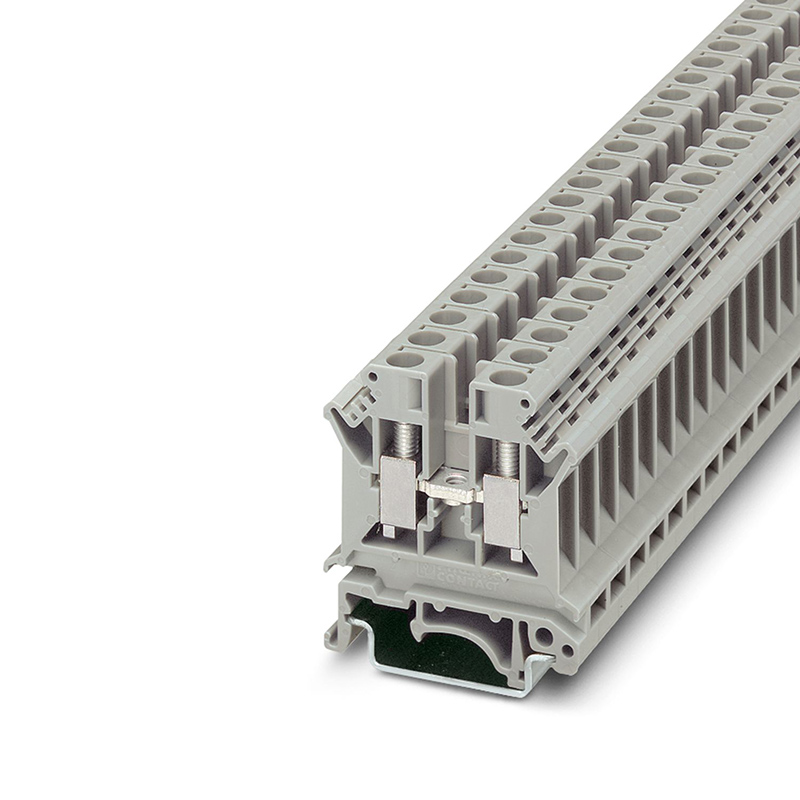

| 产品类型 | 直通式接线端子 |
| 产品系列 | UK |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 产品审核修订 | 12 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 8.2 mm |
| 高度 | 42.5 mm |
| 端板宽度 | 1.8 mm |
| NS 32深度 | 52 mm |
| NS 35/7,5深度 | 47 mm |
| NS 35/15深度 | 54.5 mm |
| 安装类型 | NS 35/7,5 NS 32 NS 35/15 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 连接符合标准 | IEC 60947-7-1 |
| 结果 | 已通过测试 |
| 测试电压设定值 | 9.8 kV |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 6 mm² | 0.72 kA |
| 测试电压设定值 | 2 kV |
| 结果 | 已通过测试 |
| 开口式侧板 | 是 |
| 结果 | 已通过测试 |
| DIN导轨/固定支点 | NS 32/NS 35 |
| 测试力设定值 | 5 N |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 标识 | 。 II 2 GD Ex eb IIC Gb |
| 工作温度范围 | -60 °C ... 110 °C |
| Ex认证附件 | 3003020 D-UK 4/10 1201442 E/UK 1205066 SZS 1,0X4,0 VDE 3003224 ATP-UK 3006027 D-UK 16 |

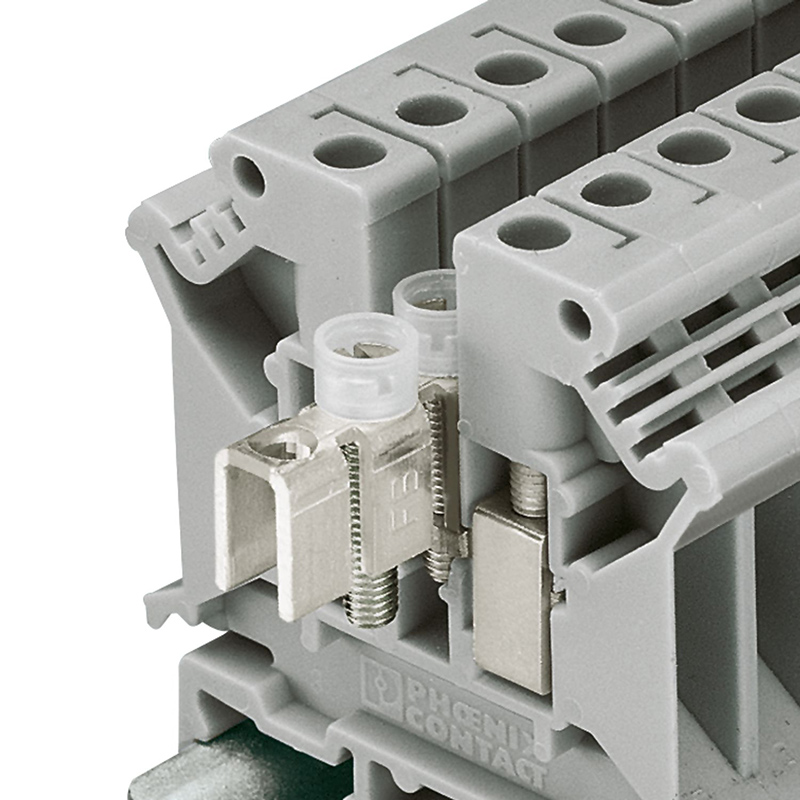

| 桥接列表 | 固定式桥接件 / FB 2- 8-EX / 3029224 固定式桥接件 / FB 10- 8-EX / 3003185 |
| 桥接数据 | 37.5 A / 6 mm² |
| 防爆温度上升 | 40 K (47 A / 6 mm²) |
| 标称工作电压 | 690 V |
| 用于使用桥接件进行桥接 | 690 V |
| 额定绝缘电压 | 630 V |
| 额定电流 | 41 A |
| 最大负载电流 | 51 A |
| 接触电阻 | 0.16 mΩ |
| 额定横截面 | 6 mm² |
| 额定接线容量AWG | 10 |
| 刚性接线容量 | 0.2 mm² ... 10 mm² |
| 接线容量AWG | 24 ... 8 |
| 柔性接线容量 | 0.2 mm² ... 6 mm² |
| 扭矩范围 | 1.5 Nm ... 1.8 Nm |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，AWG刚性 | 24 ... 16 |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，AWG柔性 | 24 ... 16 |
| 剥线长度 | 10 mm |
| 塞规 | A5 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 0.2 mm² ... 10 mm² |
| 横截面 AWG | 24 ... 8 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 6 mm² |
| 导线横截面，柔性[AWG] | 24 ... 10 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 6 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 4 mm² |
| 标称电流 | 41 A |
| 最大负载电流 | 57 A (当连接截面积为10 mm²的导线时) |
| 额定电压 | 800 V |
| 额定横截面 | 6 mm² |
| 螺纹 | M4 |
| 紧固扭矩 | 1.5 ... 1.8 Nm |
| 包含插拔式桥接件在内的接线容量，刚性 | 4 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 4 mm² |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 2.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 1.5 mm² |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
