• 在棱柱形套管基座中对导线进行三点定心能保证电缆连接牢固。
• 通过压线块中的弹簧元件来锁紧螺钉 • 因接触面的棱纹而导致接触电阻低

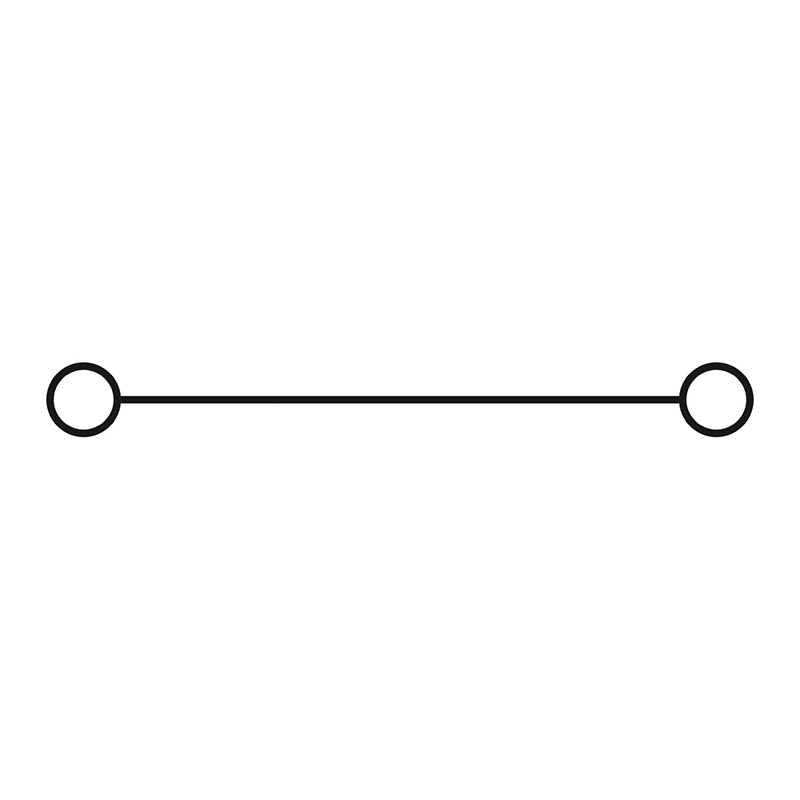

| 每层的连接数量 | 2 |
| 额定横截面 | 95 mm² |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 7.54 W |
| 产品类型 | 大电流接线端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 位数 | 1 |
| 产品审核修订 | 13 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 25 mm |
| 高度 | 83 mm |
| 深度 | 90 mm |
| NS 32深度 | 95 mm |
| NS 35/15深度 | 97.5 mm |
| 安装类型 | NS 35/15 NS 32 |
| 颜色 | 蓝色 (RAL 5015) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 连接符合标准 | IEC 60947-7-1 |
| 结果 | 已通过测试 |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 95 mm² | 11.4 kA |
| 测试电压设定值 | 2.2 kV |
| 结果 | 已通过测试 |
| 开口式侧板 | 否 |
| 结果 | 已通过测试 |
| DIN导轨/固定支点 | NS 32/NS 35 |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等级 | 6.12 (m/s²)²/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 标识 | 。 II 2 GD Ex eb IIC Gb |
| 工作温度范围 | -60 °C ... 110 °C |
| Ex认证附件 | 1201934 VDE-ISS 6 1201662 E/AL-NS 35 1201659 E/AL-NS 32 |
| 桥接列表 | 插入式桥接件 / EB 2-25/UKH / 0201362 插入式桥接件 / EB 3-25/UKH / 0201375 |
| 桥接数据 | 177 A / 95 mm² |
| 防爆温度上升 | 40 K (238.1 A / 95 mm²) |
| 标称工作电压 | 880 V |
| 额定绝缘电压 | 800 V |
| 额定电流 | 216 A |
| 最大负载电流 | 216 A |
| 接触电阻 | 0.06 mΩ |
| 额定横截面 | 95 mm² |
| 额定接线容量AWG | 3/00 |
| 刚性接线容量 | 25 mm² ... 95 mm² |
| 接线容量AWG | 4 ... 3/0 |
| 柔性接线容量 | 35 mm² ... 95 mm² |
| 扭矩范围 | 15 Nm ... 20 Nm |
| 2根横截面相同的导线，刚性导线 | 25 mm² ... 35 mm² |
| 2根横截面相同的导线，AWG刚性 | 4 ... 2 |
| 2根横截面相同的导线，柔性导线 | 25 mm² ... 35 mm² |
| 2根横截面相同的导线，AWG柔性 | 4 ... 2 |
| 旋转速度 | 10 (+/- 2) rpm |
| rpm | 135 |
| 导线横截面／重量 | 25 mm² / 4.5 kg 95 mm²/14 kg 35 mm² / 6.8 kg |
| 结果 | 已通过测试 |
| 剥线长度 | 33 mm |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 25 mm² ... 95 mm² |
| 横截面 AWG | 2 ... 3/0 (按IEC标准修订) |
| 柔性导线横截面 | 35 mm² ... 95 mm² |
| 导线横截面，柔性[AWG] | 1/0 ... 3/0 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 35 mm² ... 95 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 35 mm² ... 95 mm² |
| 标称电流 | 232 A |
| 最大负载电流 | 232 A |
| 额定电压 | 1000 V |
| 额定横截面 | 95 mm² |
| 螺纹 | M8 |
| 注意事项 | 内六脚螺丝 |
| 紧固扭矩 | 15 ... 20 Nm |
| 包含插拔式桥接件在内的接线容量，刚性 | 95 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 70 mm² |
| 2根横截面相同的导线，刚性导线 | 25 mm² ... 35 mm² |
| 2根横截面相同的导线，柔性导线 | 25 mm² ... 35 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 16 mm² ... 35 mm² |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 在使用插入式桥接件的桥接处 | 690 V |
