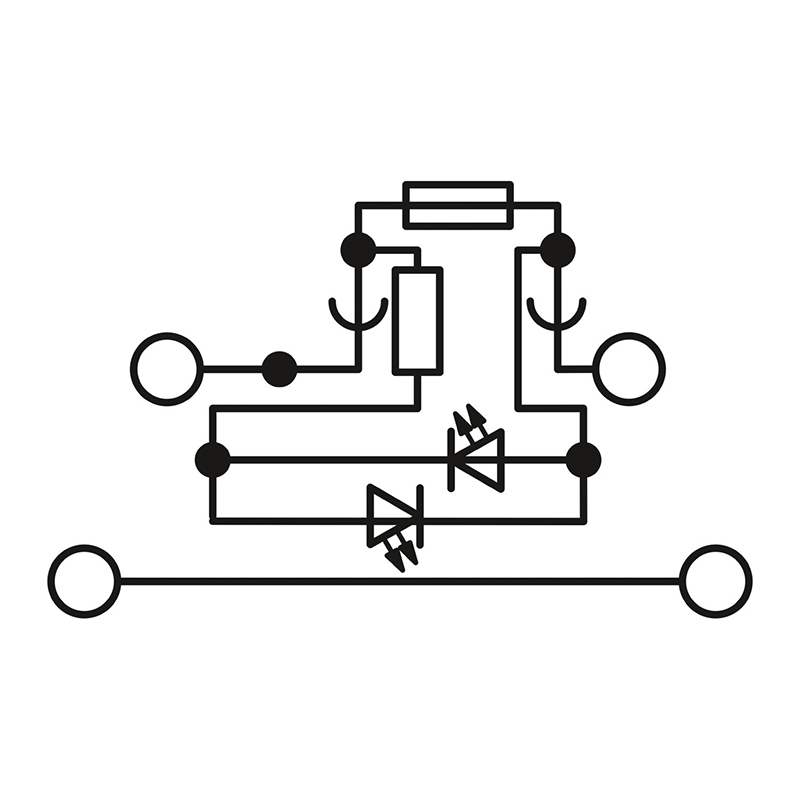

• 带LED的型号 • 紧凑型双层保险丝接线端子
| LED电压范围 | 15 V AC/DC ... 30 V AC/DC |
| 每层的连接数量 | 2 |
| 额定横截面 | 4 mm² |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 1.02 W |
| 保险丝类型 | 玻璃 / 陶瓷 / ... |
| 保险丝 | G / 5 x 20 |

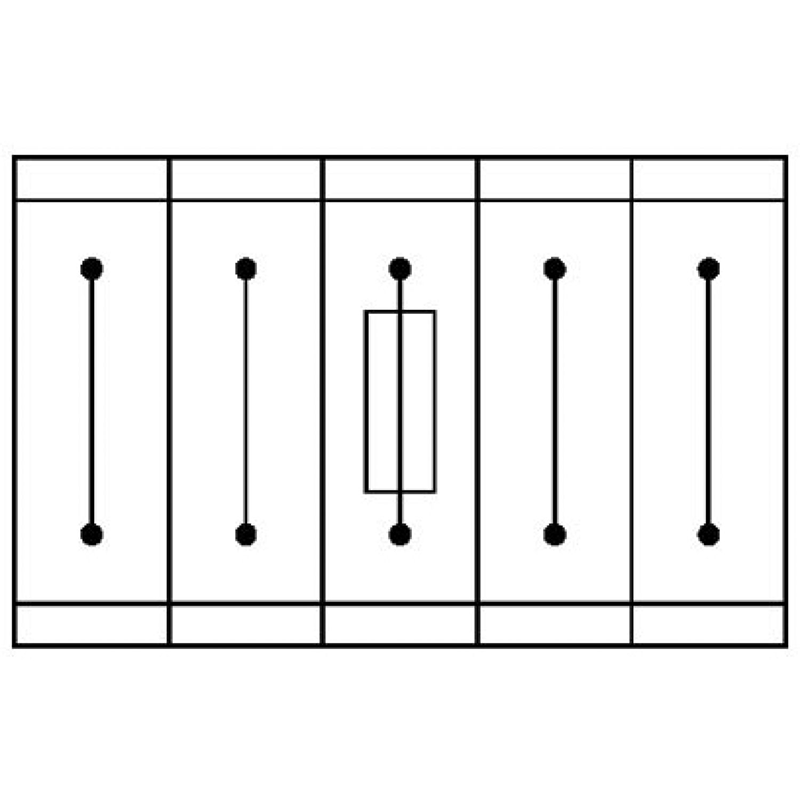

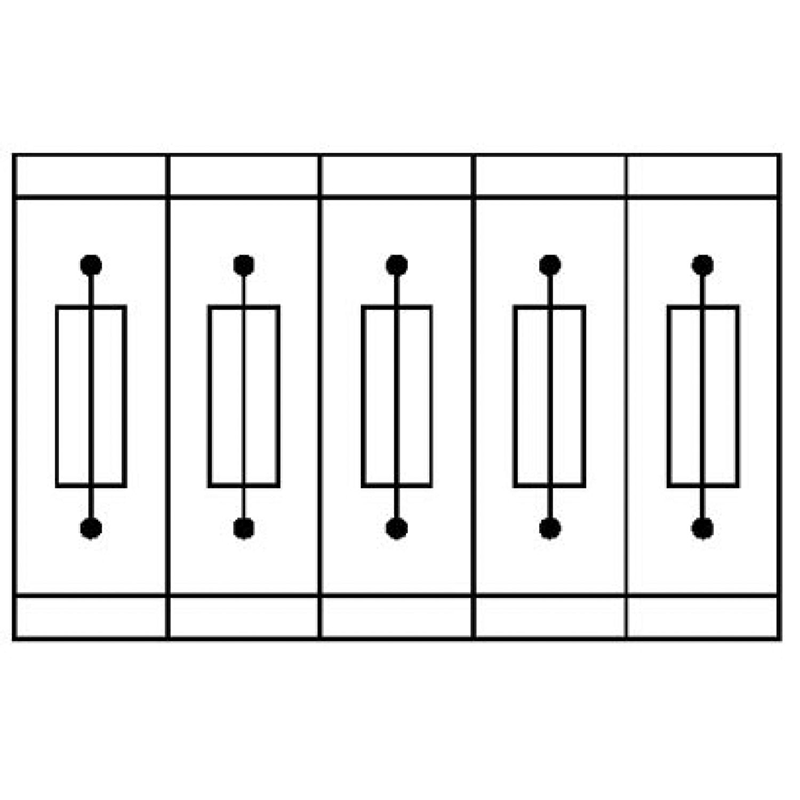

| 最大功率损耗 | 最大 1.6 W (单排保险丝端子，在发生过载时提供保护) 最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护) 最大 4 W (单排保险丝端子，在短路时提供保护) 最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护) |
| LED电压范围 | 15 V AC/DC ... 30 V AC/DC |
| LED电流范围 | 1 mA ... 2.4 mA |
| 产品类型 | 保险丝端子 |
| 连接量 | 4 |
| 行数 | 2 |
| 产品审核修订 | 07 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 8.2 mm |
| 高度 | 86.5 mm |
| NS 32深度 | 84 mm |
| NS 35/7,5深度 | 79 mm |
| NS 35/15深度 | 86.5 mm |
| 安装类型 | NS 35/7,5 NS 32 NS 35/15 |
| 颜色 | 黑色 (RAL 9005) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 连接符合标准 | IEC 60947-7-3 |
| 关于标记的说明 | 对于端子标识，请使用8.2 mm针距的标识材料。 |
| 开口式侧板 | 否 |
| 剥线长度 | 8 mm |
| 塞规 | A4 |
| 连接符合标准 | IEC 60947-7-3 |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 横截面 AWG | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 导线横截面，柔性[AWG] | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 4 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1.5 mm² |
| 标称电流 | 32 A |
| 最大负载电流 | 32 A |
| 额定电压 | 24 V |
| 额定横截面 | 1.5 mm² |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 ... 0.8 Nm |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 1.5 mm² |
