• 大连接空间无需套管即可连接刚性和柔性的导线，即使横截面比额定的要大 • 紧凑设计使得可在狭小空间内进行接线 • 对螺丝刀通过关闭的螺钉轴提供最佳的导引 • 针对轨道交通应用进行了测试 • 电缆入线角使横截面在额定值内的导线能使用套管和塑料卡套
| 每层的连接数量 | 2 |
| 额定横截面 | 1.5 mm² |
| 剥线长度 | 7 mm ... 8 mm |
| 螺纹 | M2 |
| 紧固扭矩 | 0.22 ... 0.25 Nm |
| 塞规 | A1 |
| 额定接线容量AWG | 16 |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 0.56 W |

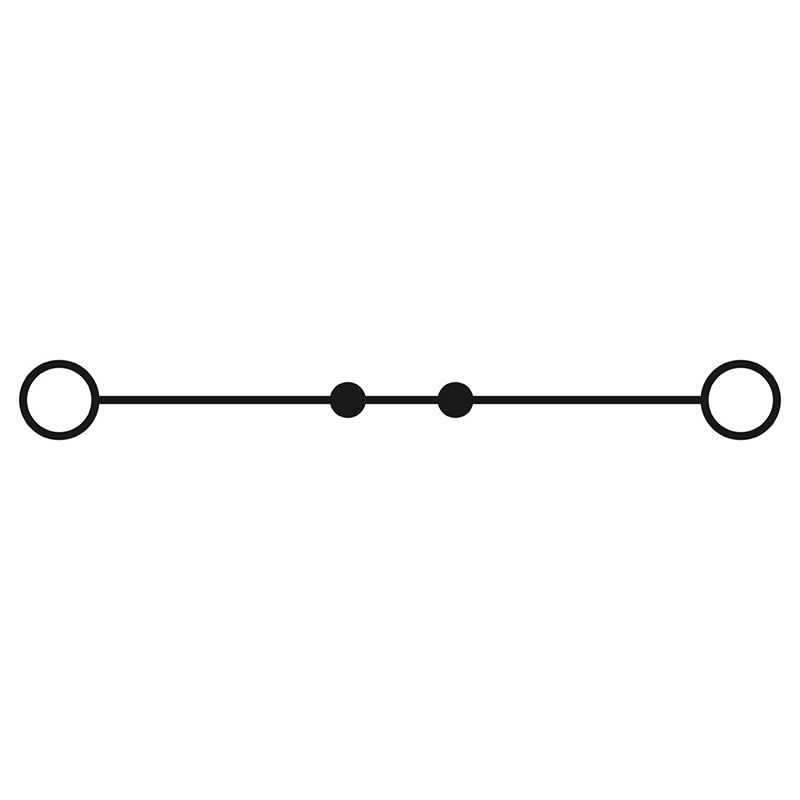

| 产品类型 | 直通式接线端子 |
| 应用领域 | 铁路工业 过程工业 工厂工程 机械工程 |
| 产品审核修订 | 00 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 4.15 mm |
| 高度 | 48 mm |
| 深度 | 46.9 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 蓝色 (RAL 5015) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 开口式侧板 | 是 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 横截面 AWG | 26 ... 16 (按IEC标准修订) |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 导线横截面，柔性[AWG] | 26 ... 16 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.14 mm² ... 1 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.14 mm² ... 0.75 mm² |
| 2根横截面相同的导线，刚性导线 | 0.14 mm² ... 0.75 mm² |
| 2根横截面相同的导线，柔性导线 | 0.14 mm² ... 0.75 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.14 mm² ... 0.34 mm² |
| 标称电流 | 17.5 A |
| 最大负载电流 | 17.5 A (当连接截面积为1.5 mm²的导线时) |
| 额定电压 | 1000 V |
| 额定横截面 | 1.5 mm² |
