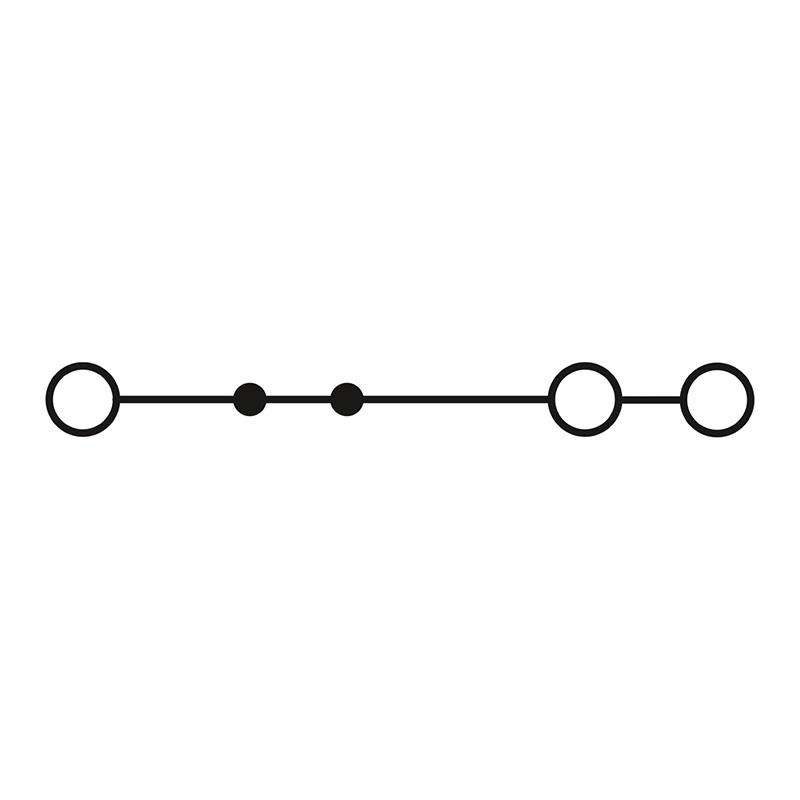

• 功能传动轴可最大程度上节省电压分配时间，并可以安装测试附件 • 电位分配操作方便 • 针对轨道交通应用进行了测试
| 每层的连接数量 | 3 |
| 额定横截面 | 2.5 mm² |
| 额定接线容量AWG | 12 |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 0.77 W |
| 产品类型 | 多导线端子 |
| 应用领域 | 铁路工业 过程工业 工厂工程 机械工程 |
| 产品审核修订 | 13 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 5.2 mm |
| 高度 | 57.8 mm |
| 深度 | 46.9 mm |
| 端板宽度 | 2.2 mm |
| NS 35/7,5深度 | 47.5 mm |
| NS 35/15深度 | 55 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 蓝色 (RAL 5015) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 连接符合标准 | IEC 60947-7-1 |
| 开口式侧板 | 是 |
| 连接量 | 3 |
| 行数 | 1 |
| 电位 | 1 |
| 剥线长度 | 9 mm |
| 塞规 | A3 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 0.14 mm² ... 4 mm² |
| 横截面 AWG | 26 ... 12 (按IEC标准修订) |
| 柔性导线横截面 | 0.14 mm² ... 4 mm² |
| 导线横截面，柔性[AWG] | 26 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.14 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1 mm² |
| 标称电流 | 24 A |
| 最大负载电流 | 30 A (当所连接导线截面积为4 mm²时，所有已连接的导线的总电 流不能超过最大负载电流。) |
| 额定电压 | 500 V |
| 额定横截面 | 2.5 mm² |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 ... 0.6 Nm |
| 2根横截面相同的导线，刚性导线 | 0.14 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.14 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.14 mm² ... 1.5 mm² |
| 桥接列表 | 插入式桥接件 / FBS 2-5 / 3030161 插入式桥接件 / FBS 20-5 / 3030226 插入式桥接件 / FBS 10-5 / 3030213 插入式桥接件 / FBS 5-5 / 3030190 插入式桥接件 / FBS 4-5 / 3030187 插入式桥接件 / FBS 3-5 / 3030174 |
| 桥接数据 | 20 A / 2.5 mm² |
| 防爆温度上升 | 40 K (23.4 A / 2.5 mm²) |
| 标称工作电压 | 352 V |
| 用于使用桥接件进行桥接 | 352 V |
| —— 通过PE接线端子对不相邻的接线端子进行桥接 | 275 V |
| 额定绝缘电压 | 320 V |
| 额定电流 | 21 A |
| 最大负载电流 | 25 A |
| 接触电阻 | 0.6 mΩ |
| 额定横截面 | 2.5 mm² |
| 额定接线容量AWG | 14 |
| 刚性接线容量 | 0.14 mm² ... 4 mm² |
| 接线容量AWG | 26 ... 12 |
| 柔性接线容量 | 0.14 mm² ... 2.5 mm² |
| 扭矩范围 | 0.5 Nm ... 0.6 Nm |
| 2根横截面相同的导线，刚性导线 | 0.14 mm² ... 1.5 mm² |
| 2根横截面相同的导线，AWG刚性 | 26 ... 16 |
| 2根横截面相同的导线，柔性导线 | 0.14 mm² ... 1.5 mm² |
| 2根横截面相同的导线，AWG柔性 | 26 ... 16 |
| 标识 | 。 II 2 GD Ex eb IIC Gb |
| 工作温度范围 | -60 °C ... 110 °C |
| Ex认证附件 | 3047141 D-UT 2,5/4-TWIN 3022218 CLIPFIX 35 3022276 CLIPFIX 35-5 1205053 SZS 0,6X3,5 3047183 ATP-UT-TWIN 3047109 DS-UT 2,5/4 |
| - 不相邻的接线端子之间桥接 | 352 V |
| - 切割至所需长度的桥接，带盖板 | 220 V |
| - 切割至所需长度的桥接，带分隔板 | 275 V |
