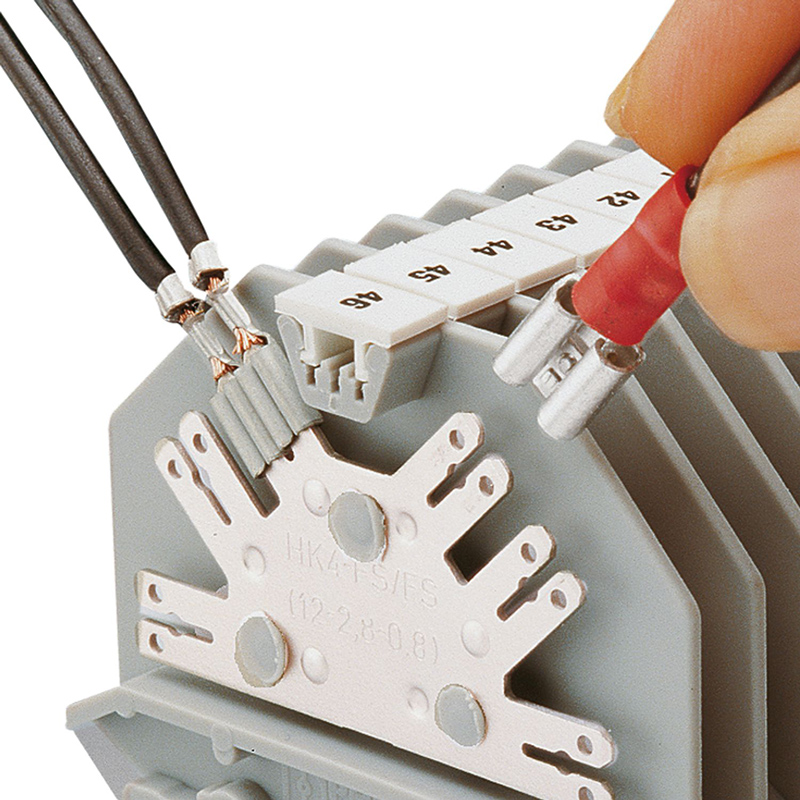

• 开槽的插头上可以滑插入一个全绝缘插入式接插头或两个2.8 mm插入式接插头，用于替代一个6.3 mm的扁平插入式接插头 • 由于已设定为连接了全绝缘的插入式接插头，外壳的壁仅略微从金属部分突出 • 在狭小空间中以及当行线槽需要移至端子条附近时，前滑插件连接是理想的接线方式
| 每层的连接数量 | 4 |
| 额定横截面 | 4 mm² |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 1.02 W |
| 产品类型 | 直通式接线端子 |
| 产品系列 | UVKB |
| 连接量 | 4 |
| 行数 | 1 |
| 电位 | 1 |
| 产品审核修订 | 01 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 6.2 mm |
| 高度 | 68 mm |
| 端板宽度 | 2.2 mm |
| NS 32深度 | 49 mm |
| NS 35/7,5深度 | 44 mm |
| NS 35/15深度 | 51.5 mm |
| 安装类型 | NS 35/7,5 NS 32 NS 35/15 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V2 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 环境温度（运行） | -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 开口式侧板 | 是 |
| 剥线长度 | 8 mm |
| 塞规 | A3 |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 横截面 AWG | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 导线横截面，柔性[AWG] | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 2.5 mm² |
| 标称电流 | 29 A |
| 最大负载电流 | 29 A (当连接截面积为4 mm²的导线时) |
| 额定电压 | 500 V (依照 EN 61210 滑套连接的电压数据也取决于套管的标准 尺寸、材料、绝缘和导线截面。) |
| 额定横截面 | 4 mm² |
| 螺纹 | M3 |
| 紧固扭矩 | 0.6 ... 0.8 Nm |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 1.5 mm² |
| 包含插拔式桥接件在内的接线容量，刚性 | 4 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 4 mm² |
