UTTB 4-PV - 双层接线端子
UTTB 4-PV - 双层接线端子
UTTB 4-PV - 双层接线端子
UTTB 4-PV - 双层接线端子
菲尼克斯
UTTB 4-PV - 双层接线端子
3044733

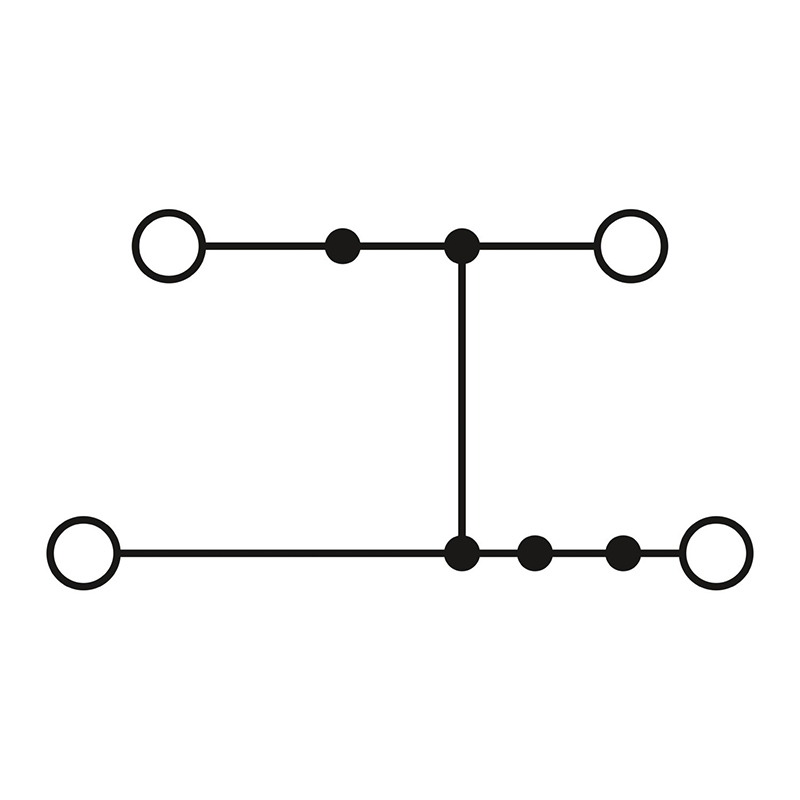

双层接线端子,带等电位连接,标称工作电压: 800 V, 额定电流: 30 A, 接线方式: 螺钉连接, 额定接线容量: 4 mm2, 横截面: 0.14 mm2 - 6 mm2 ,安装方式: NS 35/7,5,NS 35/15,颜色: 灰
产品优势:

• 由于每层都有两个功能轴,因此所有的电位分配工作都可快速地完成 • 操纵杆也可以用垂直桥接件FBS‑PV UT连接 • 为了清晰地辨识,每个接线点都可进行大面积标识 • 针对轨道交通应用进行了测试• 例如,跳接桥接可用于对两个分开的电位并排布线

产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 4 mm²
输出
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.02 W
产品属性
产品类型 多层接线端子
应用领域 铁路工业 过程工业 工厂工程 机械工程
数据管理状态
产品审核修订 17
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 6.2 mm
高度 69.9 mm
深度 64.4 mm
端板宽度 2.2 mm
NS 35/7,5深度 65 mm
NS 35/15深度 72.5 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 4 mm² 0.48 kA
工频耐受电压
测试电压设定值 2 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2018-05
频谱 2类, B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
冲击
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴 (正向与负向)
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
连接量 4
行数 2
电位 1
桥接列表 插入式桥接件 / FBS 2-6 / 3030336 插入式桥接件 / FBS 20-6 / 3030365 插入式桥接件 / FBS 10-6 / 3030271 插入式桥接件 / FBS 5-6 / 3030349 插入式桥接件 / FBS 4-6 / 3030255 插入式桥接件 / FBS 3-6 / 3030242
桥接数据 25.5 A / 4 mm²
防爆温度上升 40 K (32.8 A / 4 mm²)
标称工作电压 440 V
用于使用桥接件进行桥接 440 V
—— 通过PE接线端子对不相邻的接线端子进行桥接 275 V
额定绝缘电压 400 V
Ex等级 常规
额定电流 29.5 A
最大负载电流 33.5 A
Ex 连接数据 概述
额定横截面 4 mm²
额定接线容量AWG 12
刚性接线容量 0.14 mm² ... 6 mm²
接线容量AWG 26 ... 10
柔性接线容量 0.14 mm² ... 4 mm²
输出 (永久)
扭矩范围 0.6 Nm ... 0.8 Nm
2根横截面相同的导线,刚性导线 0.14 mm² ... 1.5 mm²
2根横截面相同的导线,AWG刚性 26 ... 16
2根横截面相同的导线,柔性导线 0.14 mm² ... 1.5 mm²
2根横截面相同的导线,AWG柔性 26 ... 16
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.14 mm² / 0.2 kg 6 mm2 / 1.4 kg 4 mm² / 0.9 kg
结果 已通过测试
Ex数据 额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3047293 D-UTTB 2,5/4 3022218 CLIPFIX 35 3022276 CLIPFIX 35-5 1212587 SF-SL 0,6X3,5-100 S-VDE 3047316 ATP-UTTB 2,5/4 3047303 DP-UTTB 2,5/4
Ex等级 第1层
接触电阻 0.35 mΩ
输出 (永久)
Ex等级 第2层
接触电阻 0.2 mΩ
输出 (永久)
电气测试 电涌电压测试
结果 已通过测试
1+2层
螺纹 M3
紧固扭矩 0.6 ... 0.8 Nm
剥线长度 9 mm
塞规 A4
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.14 mm² ... 6 mm²
横截面 AWG 26 ... 10 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 6 mm²
导线横截面,柔性[AWG] 26 ... 10 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 4 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 4 mm²
2根横截面相同的导线,刚性导线 0.14 mm² ... 1.5 mm²
2根横截面相同的导线,柔性导线 0.14 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.14 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 2.5 mm²
标称电流 30 A
最大负载电流 36 A (当连接截面积为6 mm² 的导线时)
额定电压 800 V
额定横截面 4 mm²
- 不相邻的接线端子之间桥接 275 V
- 切割至所需长度的桥接,带盖板 220 V
- 切割至所需长度的桥接,带分隔板 176 V
Ex等级 PV连接
接触电阻 0.5 mΩ
