• DIN导轨上端子的不对称安装可以使中性导线汇流条向端子处布线 • 建筑用端子采用超低型设计，适用于在扁平的建筑用分配器中接线
| 每层的连接数量 | 2 |
| 额定横截面 | 16 mm² |
| 接地支脚 | 是 |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 2.43 W |

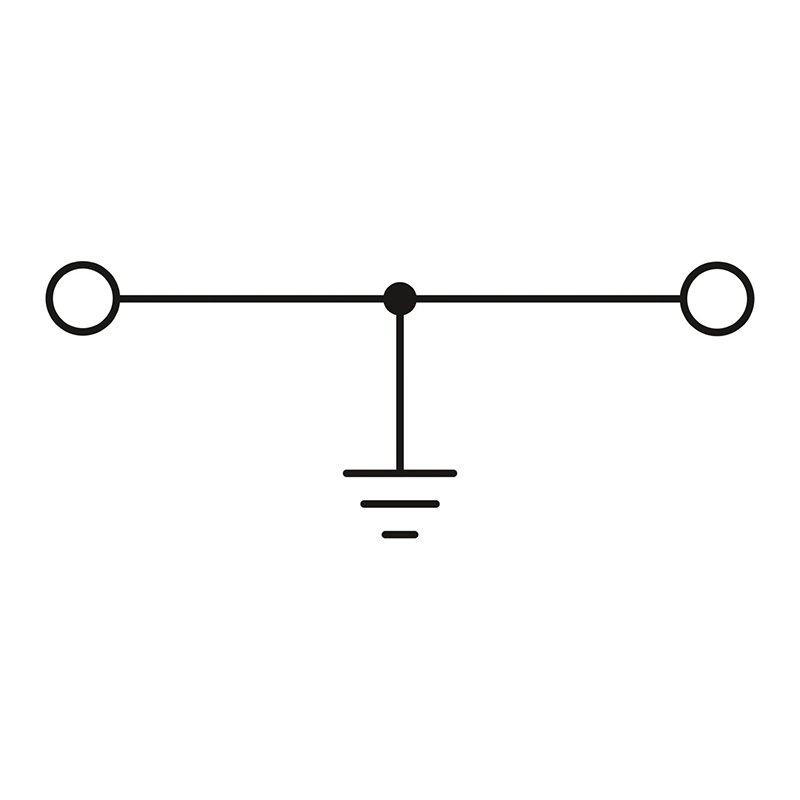

| 产品类型 | 接地端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 位数 | 1 |
| 产品审核修订 | 03 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 12.2 mm |
| 高度 | 51 mm |
| 深度 | 49.9 mm |
| NS 35/7,5深度 | 50.5 mm |
| NS 35/15深度 | 58 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 绿黄相间 |
| 阻燃等级，符合UL 94 | V2 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 115 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 125 °C |
| 连接符合标准 | IEC 60947-7-2 |
| 接线端子安装 | 1.5 Nm ... 1.8 Nm (PE支脚及安装螺钉，M4) |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 开口式侧板 | 否 |
| 接线端子安装 | 1.5 Nm ... 1.8 Nm (PE支脚及安装螺钉，M4) |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 1类，B级使用寿命测试，在车体上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 0.02g²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 螺纹 | M5 |
| 紧固扭矩 | 2.5 ... 3 Nm |
| 剥线长度 | 12 mm |
| 连接符合标准 | IEC 60947-7-2 |
| 刚性导线横截面 | 6 mm² ... 25 mm² |
| 横截面 AWG | 8 ... 4 (按IEC标准修订) |
| 柔性导线横截面 | 6 mm² ... 16 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 6 mm² ... 16 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 6 mm² ... 16 mm² |
| 额定横截面 | 16 mm² |
| 导线横截面，柔性[AWG] | 8 ... 6 (按IEC标准修订) |
| 注意事项 | 请注意DIN导轨的载流量。 |
