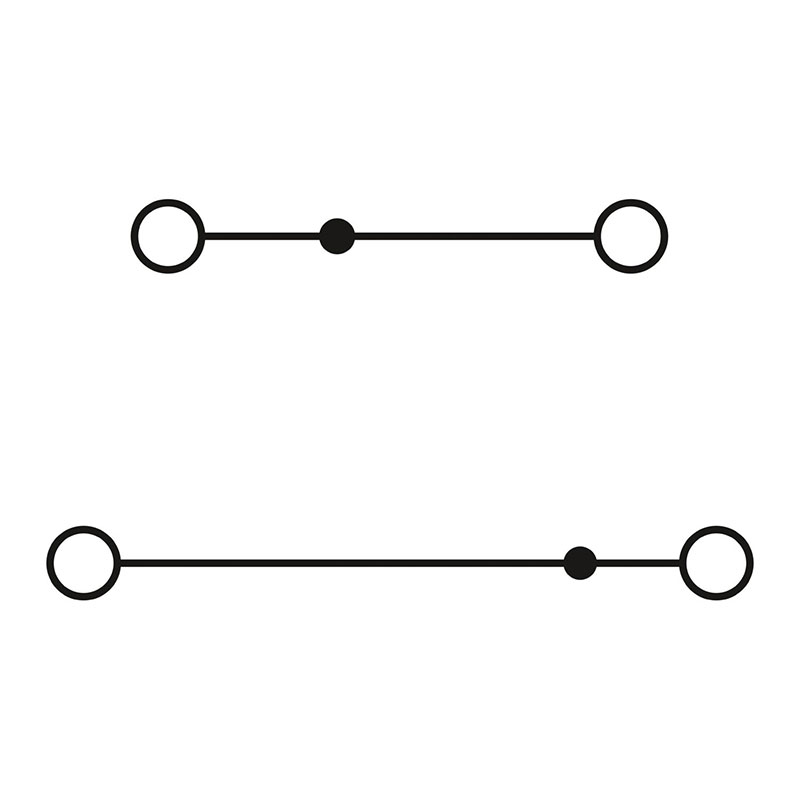

STTB 1,5 BU - 双层接线端子
STTB 1,5 BU - 双层接线端子
STTB 1,5 BU - 双层接线端子
STTB 1,5 BU - 双层接线端子
菲尼克斯
STTB 1,5 BU - 双层接线端子
3031160
双层接线端子,标称工作电压: 500 V, 额定电流: 17.5 A, 接线方式: 回拉式弹簧连接,第一和 第二层, 额定接线容量: 1.5 mm2 , 横截面: 0.08 mm2 - 1.5 mm2 , 安装方式: NS 35/7,5, NS 35/15,颜色: 蓝色
产品优势:

• 紧凑型设计,节省空间 • 针对轨道交通应用进行了测试 • 通过桥接件FBS ...-PV连接到端子各层

产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 1.5 mm²
输出
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.56 W
产品属性
产品类型 多层接线端子
应用领域 铁路工业 机械工程 工厂工程 过程工业
数据管理状态
产品审核修订 11
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 4.2 mm
高度 67.5 mm
端板宽度 2.2 mm
NS 35/7,5深度 47.5 mm
NS 35/15深度 55 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 蓝色 (RAL 5015)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
标准和规范
连接符合标准 IEC 60947-7-1
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 1.5 mm² 0.18 kA
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
载体上的附件
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
连接量 4
行数 2
电位
Ex数据
额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3030459 D-STTB 2,5 3030747 ATP-STTB 4 1204504 SZF 0-0,4X2,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
桥接列表 插入式桥接件 / FBS 2-4 / 3030116 插入式桥接件 / FBS 3-4 / 3030129 插入式桥接件 / FBS 4-4 / 3030132 插入式桥接件 / FBS 5-4 / 3030145 插入式桥接件 / FBS 10-4 / 3030158 插入式桥接件 / FBS 20-4 / 3030352
桥接数据 13.5 A / 1.5 mm²
防爆温度上升 40 K (17.3 A / 1.5 mm²)
标称工作电压 440 V
用于使用桥接件进行桥接 440 V
—— 通过PE接线端子对不相邻的接线端子进行桥接 352 V
额定绝缘电压 400 V
Ex等级 常规
额定电流 15.5 A
最大负载电流 15.5 A
Ex 连接数据 概述
额定横截面 1.5 mm²
额定接线容量AWG 16
刚性接线容量 0.08 mm² ... 1.5 mm²
接线容量AWG 28 ... 16
柔性接线容量 0.08 mm² ... 1.5 mm²
输出 (永久)
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.08 mm² / 0.1 kg 1.5 mm² / 0.4 kg
结果 已通过测试
针焰测试
暴露时间 30 s
结果 已通过测试
机械特性 机械参数
开口式侧板
Ex等级 第1层
接触电阻 1.04 mΩ
输出 (永久)
Ex等级 第2层
接触电阻 0.96 mΩ
机械测试 机械强度
结果 已通过测试
环境和真实条件 老化
温度循环 192
结果 已通过测试
第一和第二层
剥线长度 10 mm
塞规 A1
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.08 mm² ... 1.5 mm²
横截面 AWG 28 ... 16 (按IEC标准修订)
柔性导线横截面 0.08 mm² ... 1.5 mm²
导线横截面,柔性[AWG] 28 ... 16 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm²
标称电流 17.5 A
最大负载电流 17.5 A (当连接截面积为1.5 mm²的导线时)
额定电压 500 V
额定横截面 1.5 mm²
电气测试 电涌电压测试
结果 已通过测试
螺纹类型 ()
- 不相邻的接线端子之间桥接 352 V
