首页 > 菲尼克斯 > 导轨式端子 > 弹簧端子 > STU 10/ 4X2,5 BU - 电位分配端子
STU 10/ 4X2,5 BU - 电位分配端子
STU 10/ 4X2,5 BU - 电位分配端子
STU 10/ 4X2,5 BU - 电位分配端子
STU 10/ 4X2,5 BU - 电位分配端子
菲尼克斯
STU 10/ 4X2,5 BU - 电位分配端子
3033142
电位分配端子,标称工作电压: 800 V, 额定电流: 55 A, 接线方式: 螺钉连接,额定接线容量: 10 mm2 ,横截面: 0.5 mm2 - 16 mm2 ,接线方式: 回拉式弹簧连接,额定接线容量: 2.5 mm2 , 横截面: 0.08 mm2 - 4 mm2 ,安装: NS 35/7,5,NS 35/15,颜色: 蓝色
产品优势:

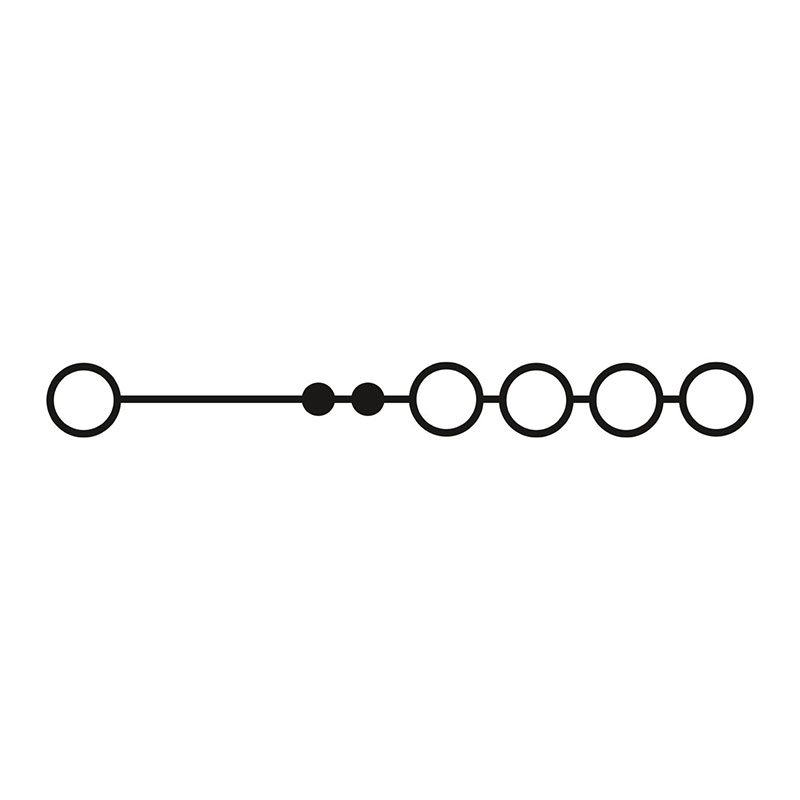

• 回拉式弹簧混合端子STU 10/4x2,5是一种节省空间的电位分配器,用于将10 mm²的电源线分为四个2.5 mm²的连接 • 双桥接井可以进行进一步电位分配 • 系统内部的分配通过四个额定横截面为2.5 mm²的回拉式弹簧连接进行 • 可以与ST回拉式弹簧端子系列的标准端子进行条型多位桥接 • 由一个10 mm²的螺钉连接供电

产品详情
技术数据
连接数据
每层的连接数量 5
额定横截面 10 mm²
剥线长度 8 mm ... 10 mm
连接符合标准 IEC 60947-7-1
标称电流 55 A
最大负载电流 57 A
额定电压 800 V
螺纹 M4
紧固扭矩 1.5 ... 1.8 Nm
刚性导线横截面 0.5 mm² ... 16 mm²
柔性导线横截面 0.5 mm² ... 16 mm²
塞规 A6
横截面 AWG 20 ... 8 (按IEC标准修订)
导线横截面,柔性[AWG] 20 ... 6 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 10 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 10 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 6 mm²
2根横截面相同的导线,刚性导线 0.5 mm² ... 4 mm²
2根横截面相同的导线,柔性导线 0.5 mm² ... 4 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.5 mm² ... 2.5 mm²
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.82 W
产品属性
产品类型 混合接线端子
连接量 5
行数 1
电位 1
数据管理状态
产品审核修订 06
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 10.3 mm
高度 68 mm
端板宽度 2.2 mm
NS 35/7,5深度 48.3 mm
NS 35/15深度 55.8 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 蓝色 (RAL 5015)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
标准和规范
连接符合标准 IEC 60947-7-1
机械特性 机械参数
开口式侧板
环境和真实条件 环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
螺纹类型 ()
1层,上1+2
剥线长度 8 mm ... 10 mm
塞规 A3
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.08 mm² ... 4 mm²
横截面 AWG 24 ... 10 (按IEC标准修订)
柔性导线横截面 0.08 mm² ... 2.5 mm²
导线横截面,柔性[AWG] 24 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.14 mm² ... 0.5 mm²
标称电流 24 A
最大负载电流 24 A
额定电压 800 V
额定横截面 2.5 mm²
