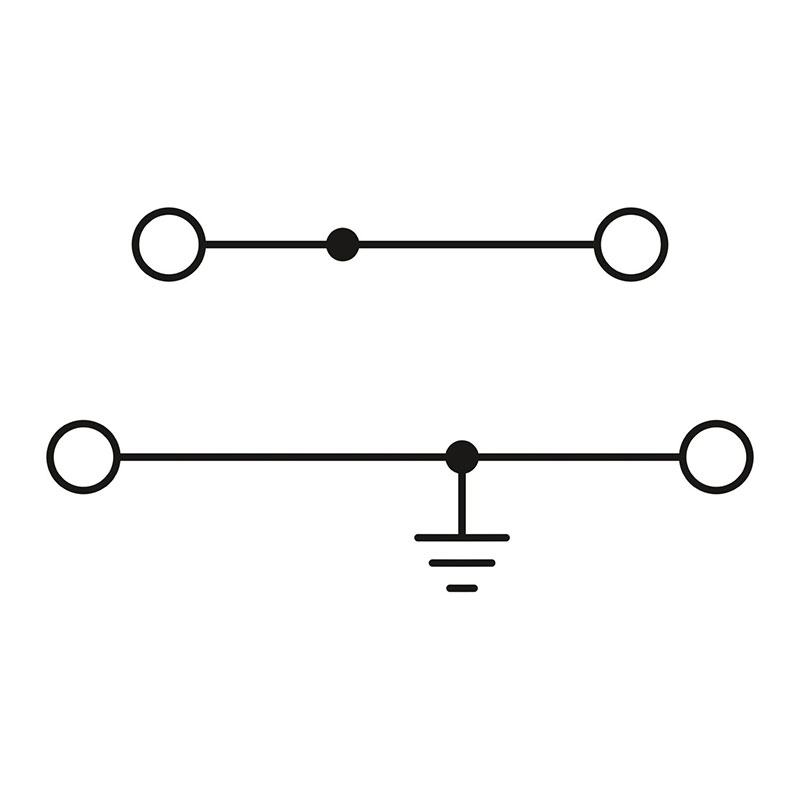

• PE层和N层的颜色编码有助于进行清晰的电位分配 • 混合型号将双层穿墙端子和形状相同的接地端子的优点结合起来 • PE/L和PE/N型在下层都有一个与DIN导轨相连的接地导线触点，上层被设计为直通层 • 两层电位
| 每层的连接数量 | 2 |
| 额定横截面 | 2.5 mm² |
| 接地支脚 | 是 |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 0.77 W |
| 产品类型 | 接地端子 |
| 产品系列 | ST |
| 连接量 | 4 |
| 行数 | 2 |
| 产品审核修订 | 08 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 5.2 mm |
| 高度 | 67.5 mm |
| 端板宽度 | 2.2 mm |
| NS 35/7,5深度 | 47.5 mm |
| NS 35/15深度 | 55 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 彩色 灰色 (RAL 7042) 绿黄相间 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 连接符合标准 | IEC 60947-7-1/IEC 60947-7-2 |
| 开口式侧板 | 是 |
| 剥线长度 | 8 mm ... 10 mm |
| 塞规 | A3 |
| 连接符合标准 | IEC 60947-7-1/IEC 60947-7-2 |
| 刚性导线横截面 | 0.08 mm² ... 4 mm² |
| 横截面 AWG | 28 ... 12 (按IEC标准修订) |
| 柔性导线横截面 | 0.08 mm² ... 2.5 mm² |
| 导线横截面，柔性[AWG] | 28 ... 14 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.14 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² |
| 标称电流 | 22 A |
| 最大负载电流 | 32 A (当连接截面积为4 mm²的导线时) |
| 额定电压 | 500 V |
| 额定横截面 | 2.5 mm² |
| 注意事项 | 请注意DIN导轨的载流量。 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 螺纹类型 | () |
