首页 > 菲尼克斯 > 导轨式端子 > 弹簧端子 > ST 2,5/ 1P - 直通式接线端子
ST 2,5/ 1P - 直通式接线端子
ST 2,5/ 1P - 直通式接线端子
ST 2,5/ 1P - 直通式接线端子
ST 2,5/ 1P - 直通式接线端子
菲尼克斯
ST 2,5/ 1P - 直通式接线端子
3040012

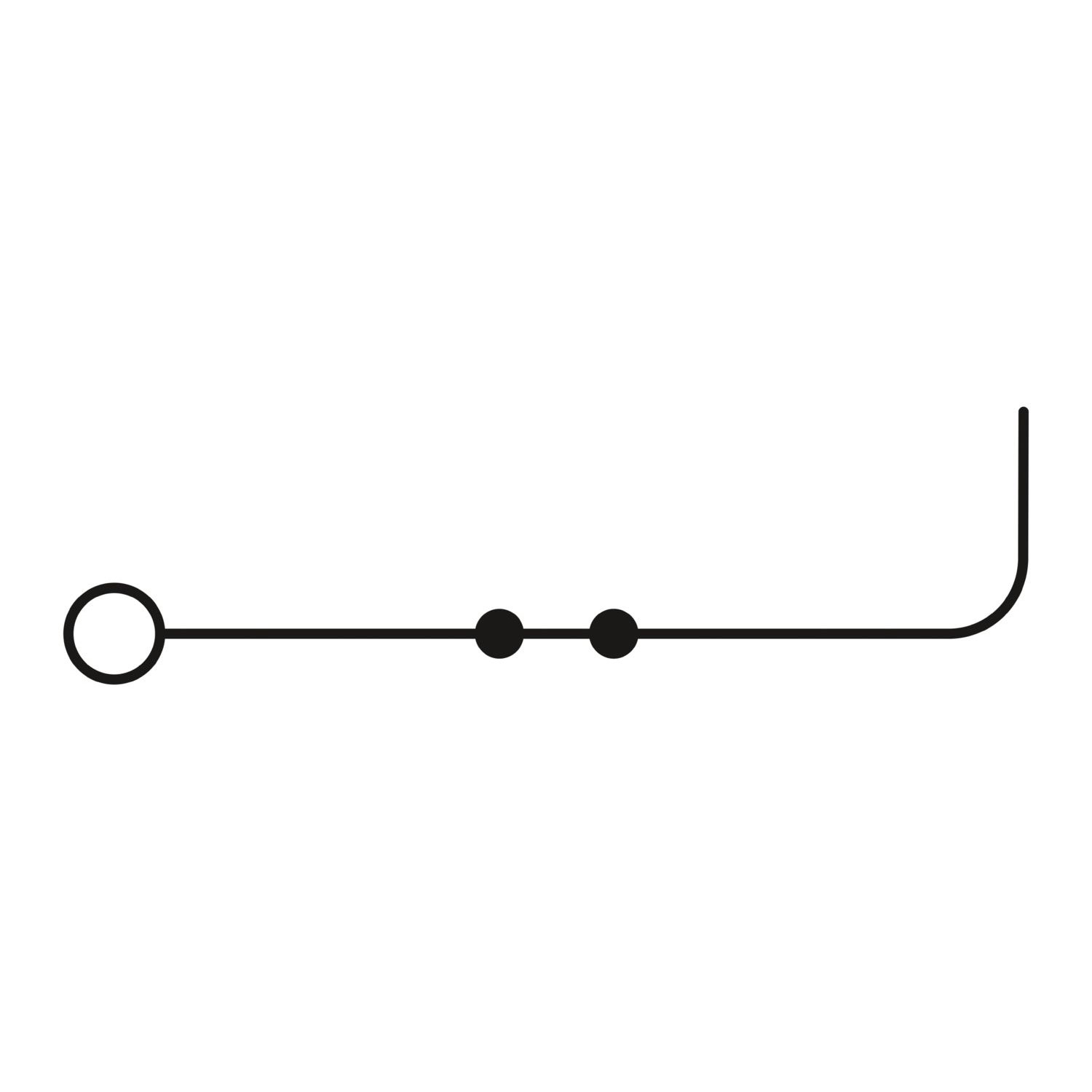

直通式接线端子,标称工作电压: 500 V, 额定电流: 24 A, 连接量: 2, 接线方式: 回拉式弹簧/插 拔式连接, 第1层左边连接,额定接线容量: 2.5 mm2 ,横截面: 0.08 mm2 - 4 mm2 ,第1层右边 连接,安装方式: NS 35/7,5,NS 35/15,颜色: 灰色
产品优势: • 插拔式ST-COMBI弹簧连接器系列综合了ST标准连接器系列与COMBI插拔式系列的优点 • 针对轨道交通应用进行了测试
产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 2.5 mm²
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 插拔式端子
产品系列 ST
应用领域 铁路工业 机械工程 工厂工程
数据管理状态
产品审核修订 02
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 48.5 mm
端板宽度 2.2 mm
NS 35/7,5深度 36.5 mm
NS 35/15深度 44 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
标准和规范
连接符合标准 IEC 61984
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 1类, B级使用寿命测试,在车体上进行
频率 f1 = 5 Hz 到 f2 = 150 Hz
ASD等级 0.964 (m/s²)²/Hz
加速度 0.58g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 5g
电击时间 30 ms
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C (最高工作温度参考衰减曲线)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
说明
概述
连接量 2
行数 1
电位
电气测试 电涌电压测试
测试电压设定值 7.3 kV
结果 已通过测试
短时耐受电流 2.5 mm² 0.3 kA
短时耐受电流 4 mm² 0.48 kA
第1层左边连接
剥线长度 8 mm ... 10 mm
塞规 A3
连接符合标准 IEC 61984
刚性导线横截面 0.08 mm² ... 4 mm²
横截面 AWG 28 ... 12 (按IEC标准修订)
柔性导线横截面 0.08 mm² ... 2.5 mm²
导线横截面,柔性[AWG] 28 ... 14 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm²
标称电流 24 A (参见温度负荷曲线)
最大负载电流 24 A (对于4 mm² 导线,参见温度负荷曲线)
额定电压 500 V
额定横截面 2.5 mm²
环境和真实条件 针焰测试
暴露时间 30 s
结果 已通过测试
