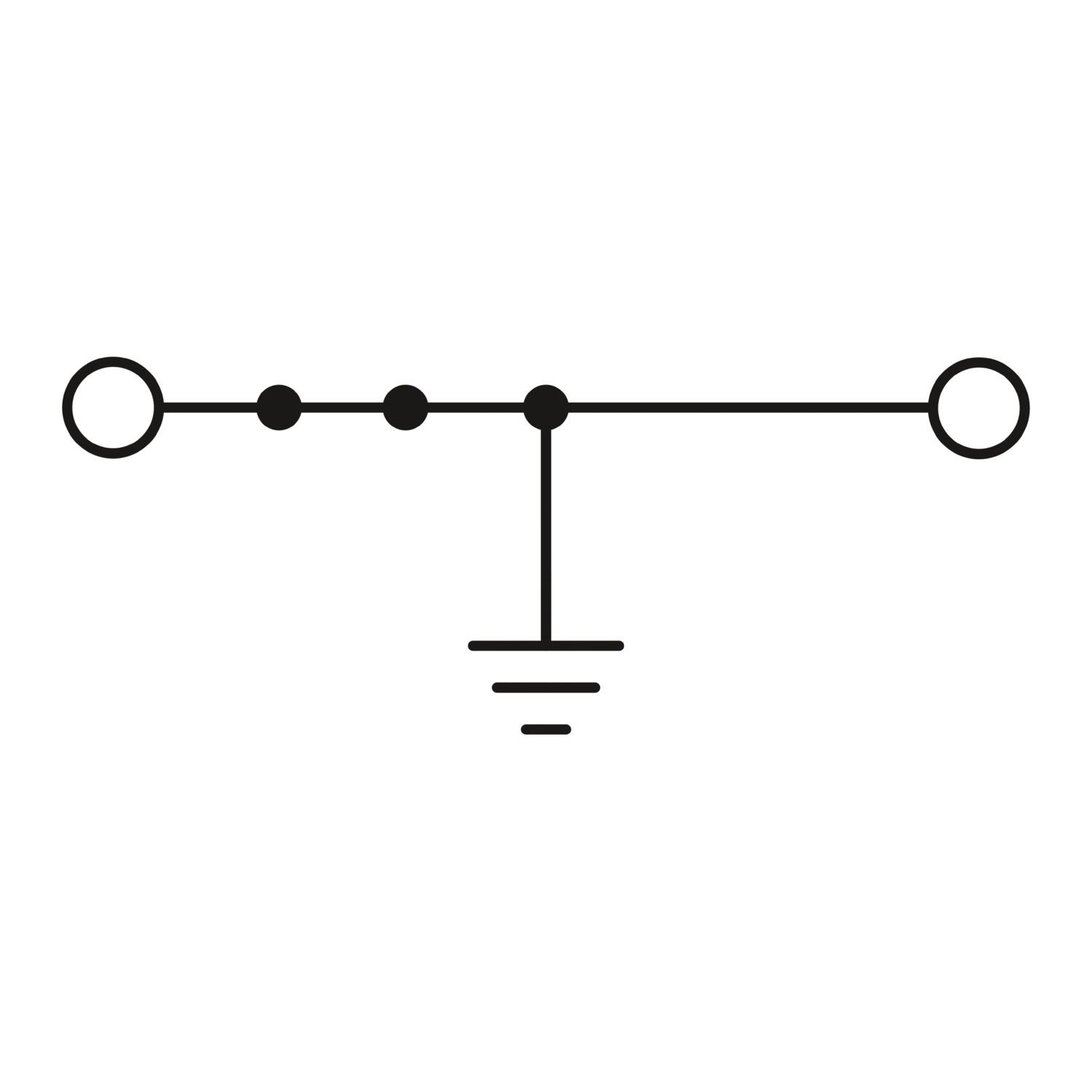

技术数据
连接数据
| 刚性导线横截面 |
0.5 mm² ... 10 mm² |
| 柔性导线横截面 |
0.5 mm² ... 10 mm² |
| 横截面 AWG |
20 ... 8 (按IEC标准修订) |
| 导线横截面，柔性[AWG] |
20 ... 8 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.5 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.5 mm² ... 6 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 |
0.5 mm² ... 2.5 mm² 如果使用TWIN套管，我们建议最小套管长度
为13 mm。 |
输出
电气特性
数据管理状态
绝缘特性
尺寸
安装
材料规格
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) |
28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) |
通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
| 烟气毒性NFPA 130 (SMP 800C) |
通过 |
环境和真实条件
振荡/宽频带噪音
| 规格 |
DIN EN 50155 (VDE 0115-200):2018-05 |
| 频率 |
f1 = 5 Hz 到 f2 = 250 Hz |
标准和规范
机械特性
机械参数
冲击
| 规格 |
DIN EN 50155 (VDE 0115-200):2018-05 |
环境条件
| 环境温度（运行） |
-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短
期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） |
-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 允许湿度（存放/运输） |
30 % ... 70 % |
说明
概述
在连接同一系列和尺寸的模块化直通式接线端子的开口壳体侧时
,若预计绝缘电压高于320 V，则端子必须配备盖板。
所有连接导线的总电流不得超过最高负载电流。
产品属性
Ex数据
额定参数 (ATEX/IECEx)
| 标识 |
。 II 2 GD Ex eb IIC Gb |
| Ex认证附件 |
3212044 D-PT 6
1204520 SZF 2-0,8X4,0
3022218 CLIPFIX 35
3022276 CLIPFIX 35-5 |
Ex 连接数据 概述
| 刚性接线容量 |
0.5 mm² ... 10 mm² |
直接插拔式连接横截面
| 柔性导线横截面（套管不带塑料绝缘管） |
1 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
1 mm² ... 6 mm² |
