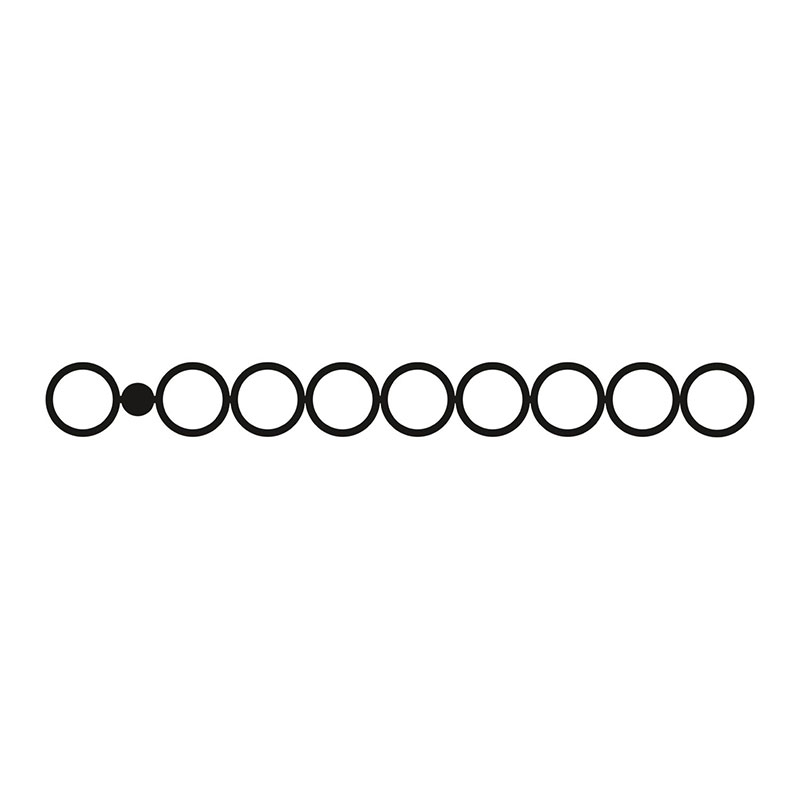

AGK PT 8X6/M10 - 分接接线端子
AGK PT 8X6/M10 - 分接接线端子
AGK PT 8X6/M10 - 分接接线端子
AGK PT 8X6/M10 - 分接接线端子
菲尼克斯
AGK PT 8X6/M10 - 分接接线端子
1017450
分接接线端子,标称工作电压: 1000 V, 额定电流: 41 A, 连接量: 9, 接线方式: 直插式连接, 第一层, 额定接线容量: 6 mm2 ,横截面: 0.5 mm2 - 10 mm2 ,螺栓连接, 第一层, 安装方式: 安装在基座上,颜色: 灰色
产品优势:

• 可选的全绝缘分接端子可以进行电压分接 • 大面积标记

产品详情
技术数据
连接数据
每层的连接数量 9
额定横截面 6 mm²
额定接线容量AWG 10
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.31 W
产品属性
产品类型 分接接线端子
连接量 9
行数 1
电位 1
数据管理状态
产品审核修订 00
绝缘特性
过电压类别 III
尺寸
宽度 31 mm
高度 72.6 mm
深度 32.3 mm
孔径 10.4 mm
安装
安装类型 安装在基座上
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
老化
温度循环 192
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 6 mm² 0.72 kA
短时耐受电流 10 mm² 1.2 kA
工频耐受电压
测试电压设定值 2.2 kV
结果 已通过测试
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 5 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类, B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
说明
概述
注意事项 适用于配电应用,IEC 60364-4-43.2008;10月修改+勘误表 必须 遵守2008 (DIN VDE 0100-430:2010-10) 章节 433.2 ff的要求!
第一层
剥线长度 10 mm ... 12 mm
塞规 A5
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.5 mm² ... 10 mm²
横截面 AWG 20 ... 8 (按IEC标准修订)
柔性导线横截面 0.5 mm² ... 6 mm²
导线横截面,柔性[AWG] 20 ... 10 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 6 mm²
标称电流 41 A
最大负载电流 57 A
额定电压 1000 V
额定横截面 6 mm²
注意事项 连接螺栓
螺纹 M10
紧固扭矩 10 ... 20 Nm
柔性导线横截面(具有相同横截面的2根导线,带TWIN套管和塑 料套管) 0.5 mm² ... 1.5 mm²
最大总电流 106 A (螺栓连接)
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.5 mm² / 0.3 kg 6 mm2 / 1.4 kg 10 mm² / 2 kg
结果 已通过测试
针焰测试
暴露时间 30 s
结果 已通过测试
机械特性 机械参数
开口式侧板
电气测试 电涌电压测试
测试电压设定值 9.8 kV
结果 已通过测试
电缆端头
横截面范围AWG (按IEC标准修订)
孔径 10.4 mm
宽度 32 mm
螺栓直径 10 mm
螺纹 M10
