• 紧凑设计和正面接线使得可在密闭空间内进行接线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接
每层的连接数量 | 3 |
额定横截面 | 1.5 mm² |
额定浪涌电压 | 6 kV |
额定条件下的最大功耗 | 0.56 W |

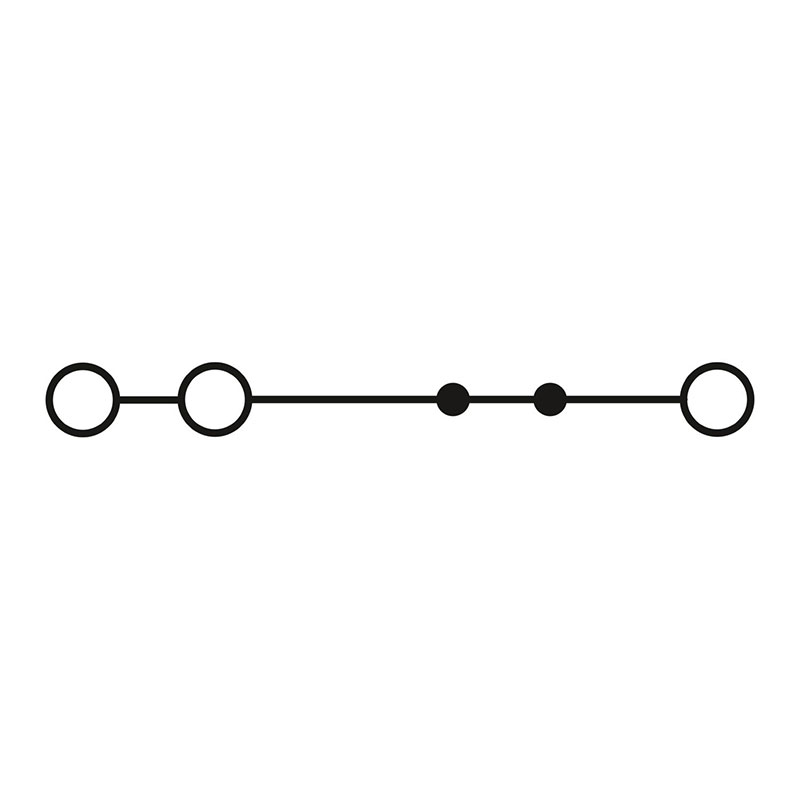

产品类型 | 多导线端子 |
连接量 | 3 |
行数 | 1 |
电位 | 1 |
产品审核修订 | 01 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 3.5 mm |
高度 | 67.8 mm |
深度 | 30.5 mm |
端板宽度 | 0.8 mm |
NS 35/7,5深度 | 32 mm |
NS 35/15深度 | 39.5 mm |
安装类型 | NS 35/7,5 NS 35/15 |
颜色 | 蓝色 (RAL 5015) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 125 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(存放/运输) | 30 % ... 70 % |
允许湿度(运行) | 20 % ... 90 % |
连接符合标准 | IEC 60947-7-1 |
开口式侧板 | 是 |
剥线长度 | 8 mm ... 10 mm |
塞规 | A1 / B1 |
连接符合标准 | IEC 60947-7-1 |
刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
横截面 AWG | 26 ... 16 (按IEC标准修订) |
柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
导线横截面,柔性[AWG] | 26 ... 16 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 0.14 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.14 mm² ... 1 mm² 建议使用AI-S 1-8 TQ套管,订货号1200293 |
标称电流 | 17.5 A |
最大负载电流 | 17.5 A |
额定电压 | 400 V |
额定横截面 | 1.5 mm² |
刚性导线横截面 | 0.25 mm² ... 1.5 mm² |
柔性导线横截面(套管不带塑料绝缘管) | 0.34 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.34 mm² ... 1 mm² |
