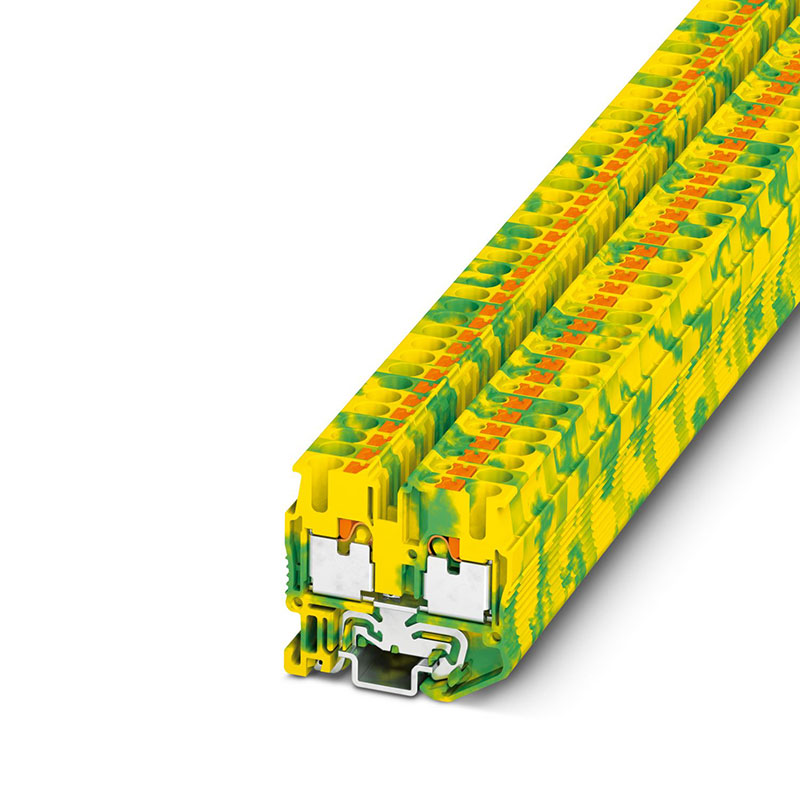

MPT 2,5-PE - 微型接地端子
3248130
微型接地端子,连接量: 2, 接线方式: 直插式连接,第一层, 额定接线容量: 2.5 mm2 ,横截面: 0.14 mm2 - 4 mm2 ,安装方式: NS 15,颜色: 黄绿相间
产品优势:
产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 2.5 mm²
接地支脚
额定接线容量AWG 12
输出
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0 W
产品属性
产品类型 微型连接器
应用领域 铁路工业 机械工程 工厂工程
数据管理状态
产品审核修订 13
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 36 mm
深度 32.1 mm
端板宽度 2.2 mm
NS 15深度 32.8 mm
安装
安装类型 NS 15
螺纹类型 ()
材料规格
颜色 绿黄相间
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类, B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-2
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
连接量 2
行数 1
第一层
剥线长度 8 mm ... 10 mm
塞规 A3
连接符合标准 IEC 60947-7-2
刚性导线横截面 0.14 mm² ... 4 mm²
横截面 AWG 26 ... 12 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 2.5 mm²
导线横截面,柔性[AWG] 26 ... 14 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
额定横截面 2.5 mm²
注意事项 请注意DIN导轨的载流量。
Ex数据
额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3248140 D-MPT 2,5 1204504 SZF 0-0,4X2,5 3022263 CLIPFIX 15
Ex 连接数据 概述
额定横截面 2.5 mm²
额定接线容量AWG 14
刚性接线容量 0.14 mm² ... 4 mm²
接线容量AWG 26 ... 12
柔性接线容量 0.14 mm² ... 2.5 mm²
机械特性 机械参数
开口式侧板
第一层 直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.34 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 2.5 mm²
