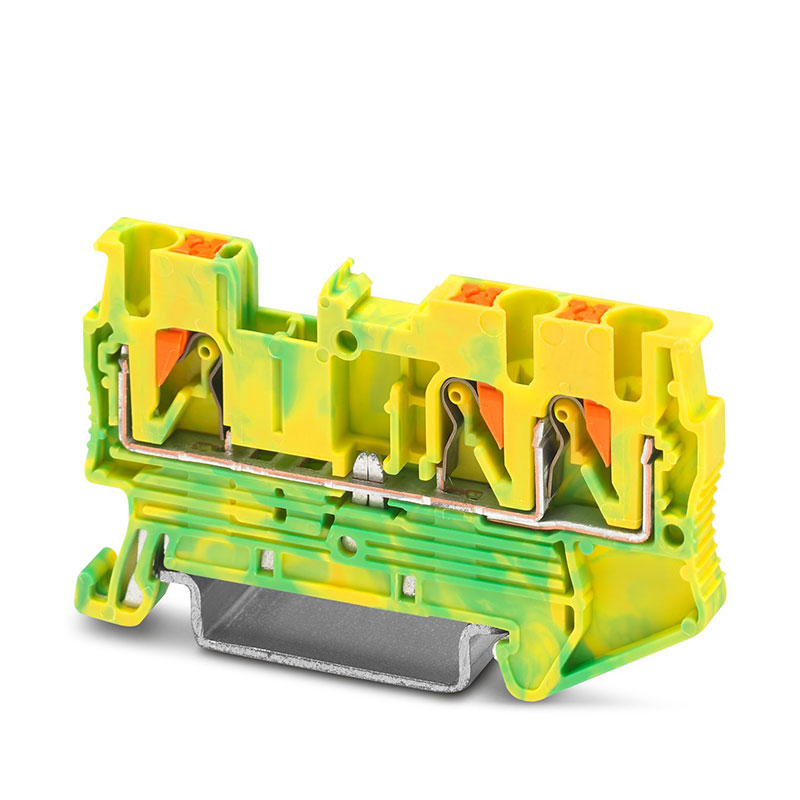

PT 2,5-TWIN-PE - 接地端子
PT 2,5-TWIN-PE - 接地端子
PT 2,5-TWIN-PE - 接地端子
PT 2,5-TWIN-PE - 接地端子
PT 2,5-TWIN-PE - 接地端子
PT 2,5-TWIN-PE - 接地端子
菲尼克斯
PT 2,5-TWIN-PE - 接地端子
3209565

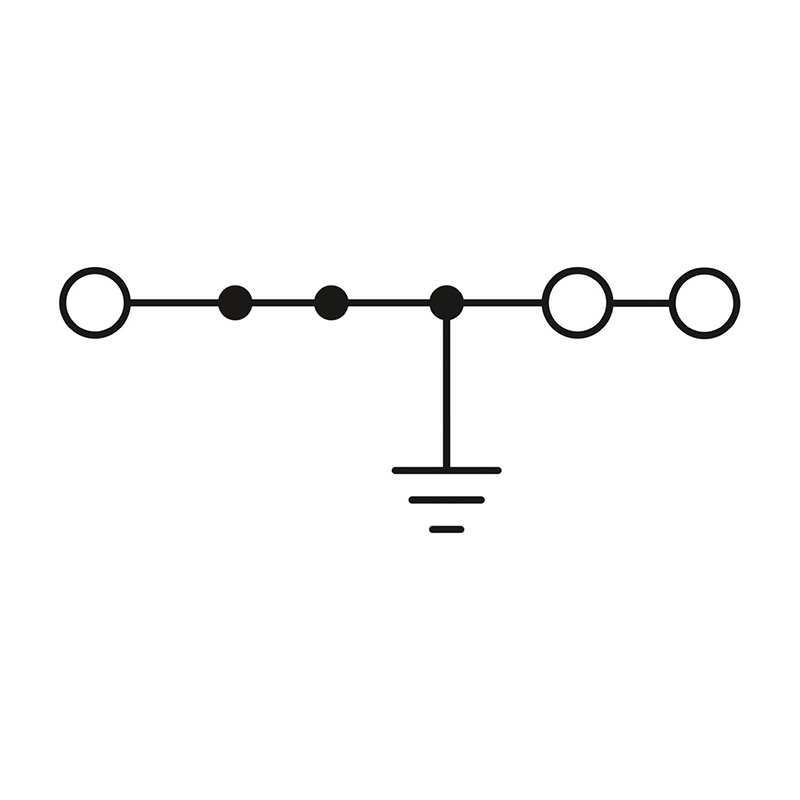

接地端子,连接量: 3, 接线方式: 直插式连接,额定接线容量: 2.5 mm2 ,横截面: 0.14 mm2 - 4 mm2 ,安装方式: NS 35/7,5,NS 35/15,颜色: 黄绿相间
产品优势:

• 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 针对轨道交通应用进行了测试

产品详情
技术数据
连接数据
每层的连接数量 3
额定横截面 2.5 mm²
剥线长度 8 mm ... 10 mm
连接符合标准 IEC 60947-7-2
刚性导线横截面 0.14 mm² ... 4 mm²
柔性导线横截面 0.14 mm² ... 4 mm²
接地支脚
注意事项 请注意DIN导轨的载流量。
塞规 A3
横截面 AWG 26 ... 12 (按IEC标准修订)
导线横截面,柔性[AWG] 26 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
输出
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 接地端子
应用领域 铁路工业 机械工程 工厂工程 过程工业
数据管理状态
产品审核修订 23
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 60.5 mm
深度 35.3 mm
端板宽度 2.2 mm
NS 35/7,5深度 36.8 mm
NS 35/15深度 44.3 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 绿黄相间
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-2
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
连接量 3
行数 1
Ex数据
额定参数 (ATEX/IECEx)
标识 。 II 2 G Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3030488 D-ST 2,5-TWIN 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
Ex 连接数据 概述
额定横截面 2.5 mm²
额定接线容量AWG 14
刚性接线容量 0.14 mm² ... 4 mm²
接线容量AWG 26 ... 12
柔性接线容量 0.14 mm² ... 2.5 mm²
机械特性 机械参数
开口式侧板
直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 2.5 mm²
