• 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接 • 紧凑设计和正面接线使得可在密闭空间内进行接线
每层的连接数量 | 2 |
额定横截面 | 2.5 mm² |
剥线长度 | 8 mm ... 10 mm |
连接符合标准 | IEC 60947-7-1 |
标称电流 | 16 A |
最大负载电流 | 16 A (具有4 mm²导线横截面,刚性) |
额定电压 | 400 V |
刚性导线横截面 | 0.14 mm² ... 4 mm² |
柔性导线横截面 | 0.14 mm² ... 4 mm² |
塞规 | A3 |
横截面 AWG | 26 ... 12 (按IEC标准修订) |
导线横截面,柔性[AWG] | 26 ... 12 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 0.14 mm² ... 2.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.14 mm² ... 2.5 mm² |
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 | 0.5 mm² |
额定浪涌电压 | 6 kV |
额定条件下的最大功耗 | 0.77 W |

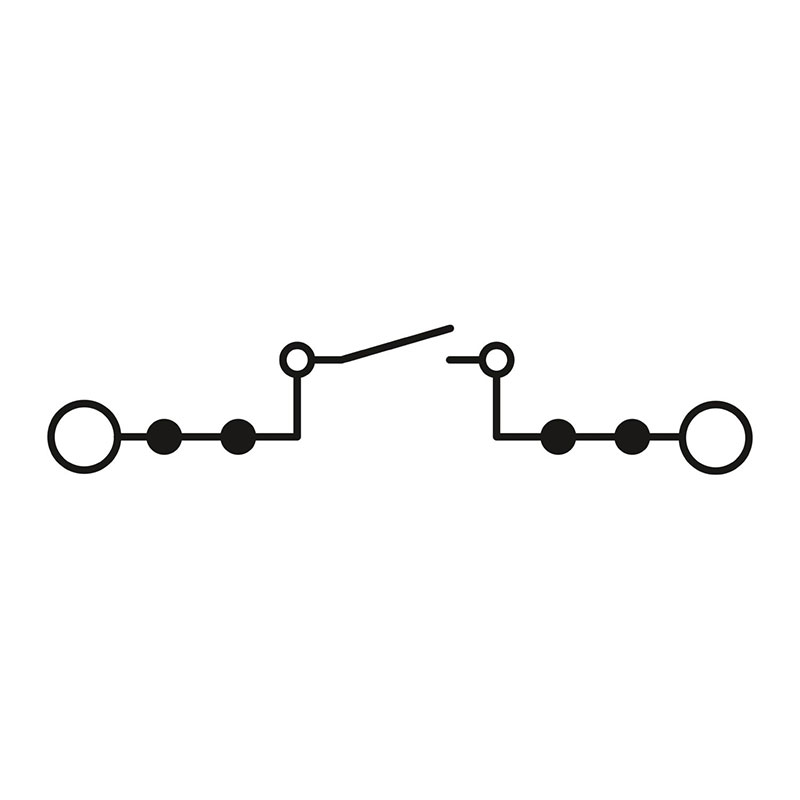

产品类型 | 分断接线端子 |
连接量 | 2 |
行数 | 1 |
电位 | 1 |
产品审核修订 | 09 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 5.2 mm |
高度 | 70.1 mm |
深度 | 35.2 mm |
端板宽度 | 2.2 mm |
NS 35/7,5深度 | 36.7 mm |
NS 35/15深度 | 44.2 mm |
安装类型 | NS 35/7,5 NS 35/15 |
颜色 | 蓝色 (RAL 5015) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 125 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
温度循环 | 192 |
结果 | 已通过测试 |
连接符合标准 | IEC 60947-7-1 |
温度上升要求测试 | 温度上升 ≤ 45 K |
结果 | 已通过测试 |
短时耐受电流 1.5 mm² | 0.18 kA |
短时耐受电流 2.5 mm² | 0.3 kA |
测试电压设定值 | 1.89 kV |
结果 | 已通过测试 |
开口式侧板 | 是 |
DIN导轨/固定支点 | NS 35 |
测试力设定值 | 1 N |
结果 | 已通过测试 |
规格 | DIN EN 50155 (VDE 0115-200):2018-05 |
频谱 | 2类,B级使用寿命测试,在转向架上进行 |
频率 | f1 = 5 Hz 到 f2 = 250 Hz |
ASD等级 | 6.12 (m/s²)²/Hz |
加速度 | 3.12g |
每轴的测试周期 | 5 h |
测试方向 | X-, Y- 与 Z-轴 |
结果 | 已通过测试 |
规格 | DIN EN 50155 (VDE 0115-200):2018-05 |
脉冲波形 | 半弦 |
加速度 | 30g |
电击时间 | 18 毫秒 |
每个方向的电击次数 | 3 |
测试方向 | X-, Y- 与 Z-轴(正向与负向) |
结果 | 已通过测试 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(运行) | 20 % ... 90 % |
允许湿度(存放/运输) | 30 % ... 70 % |
旋转速度 | 10 rpm |
rpm | 135 |
导线横截面/重量 | 0.14 mm² / 0.2 kg 2.5 mm² / 0.7 kg 4 mm² / 0.9 kg |
结果 | 已通过测试 |
暴露时间 | 30 s |
结果 | 已通过测试 |
结果 | 已通过测试 |
测试电压设定值 | 7.3 kV |
结果 | 已通过测试 |
刚性导线横截面 | 0.34 mm² ... 4 mm² |
柔性导线横截面(套管不带塑料绝缘管) | 0.5 mm² ... 2.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.34 mm² ... 2.5 mm² |
螺纹类型 | () |
