首页 > 菲尼克斯 > 导轨式端子 > 直插端子 > PT 2,5-QUATTRO-DIO/R-L - 元件端子
PT 2,5-QUATTRO-DIO/R-L - 元件端子
PT 2,5-QUATTRO-DIO/R-L - 元件端子
PT 2,5-QUATTRO-DIO/R-L - 元件端子
PT 2,5-QUATTRO-DIO/R-L - 元件端子
菲尼克斯
PT 2,5-QUATTRO-DIO/R-L - 元件端子
3210279

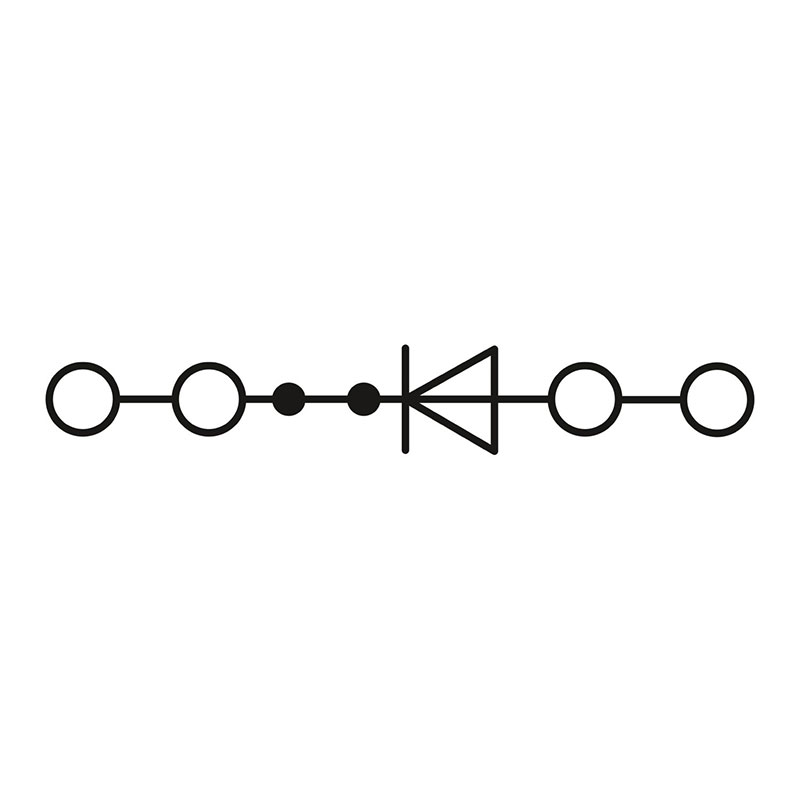

元件端子,集成1N4007二极管, 标称工作电压: 800 V, 额定电流: 0.5 A, 连接量: 4, 接线方 式: 直插式连接, 第一层, 额定接线容量: 2.5 mm2 ,横截面: 0.14 mm2 - 4 mm2 , 安装方式: NS 35/7,5,NS 35/15,颜色: 灰色
产品优势:

• 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接

产品详情
技术数据
连接数据
每层的连接数量 4
额定横截面 2.5 mm²
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 元件端子
连接量 4
行数 1
电位 1
数据管理状态
产品审核修订 12
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 72 mm
深度 35.3 mm
端板宽度 2.2 mm
NS 35/7,5深度 36.8 mm
NS 35/15深度 44.3 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %
允许湿度(运行) 20 % ... 90 %
机械特性
机械参数
开口式侧板
说明
概述
第一层
剥线长度 8 mm ... 10 mm
塞规 A3
刚性导线横截面 0.14 mm² ... 4 mm²
横截面 AWG 26 ... 12 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 4 mm²
导线横截面,柔性[AWG] 26 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm²
标称电流 0.5 A
最大负载电流 0.5 A (具有4 mm²导线横截面,刚性)
额定电压 800 V
额定横截面 2.5 mm²
第一层 直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 2.5 mm²
螺纹类型 ()
