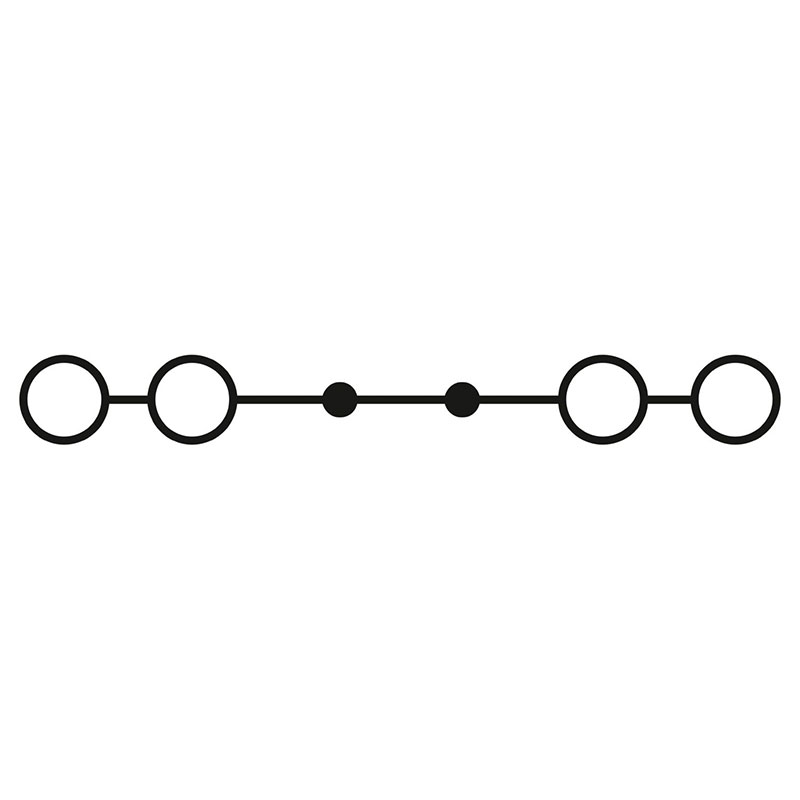

技术数据
连接数据
| 最大负载电流 |
22 A (带有2.5 mm² 导线接线容量) |
| 刚性导线横截面 |
0.14 mm² ... 4 mm² |
| 柔性导线横截面 |
0.14 mm² ... 4 mm² |
| 横截面 AWG |
26 ... 12 (按IEC标准修订) |
| 导线横截面，柔性[AWG] |
26 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.14 mm² ... 1.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.14 mm² ... 1.5 mm² |
电气特性
产品属性
数据管理状态
绝缘特性
尺寸
安装
材料规格
| 绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) |
通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
| 烟气毒性NFPA 130 (SMP 800C) |
通过 |
环境和真实条件
老化
标准和规范
温升测试
工频耐受电压
机械特性
机械参数
机械测试
机械强度
载体上的附件
振荡/宽频带噪音
| 规格 |
DIN EN 50155 (VDE 0115-200):2008-03 |
| 频率 |
f1 = 5 Hz 到 f2 = 250 Hz |
冲击
| 规格 |
DIN EN 50155 (VDE 0115-200):2008-03 |
环境条件
| 环境温度（运行） |
-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短
期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） |
-25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 允许湿度（存放/运输） |
30 % ... 70 % |
说明
概述
| 注意事项 |
所有连接导线的总电流不得超过最高负载电流。 |
电位
导线损坏和松动测试
| 导线横截面／重量 |
0.14 mm² / 0.2 kg
1.5 mm² / 0.4 kg
2.5 mm² / 0.7 kg |
针焰测试
电气测试
电涌电压测试
直接插拔式连接横截面
| 刚性导线横截面 |
0.34 mm² ... 2.5 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.5 mm² ... 1.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.34 mm² ... 1.5 mm² |
24 A (带四条连接的导线，接线容量2.5 mm², 刚性)
189 5170 2156
