| LED电压范围 | 12 V DC ... 30 V DC (红色LED) |
| 每层的连接数量 | 2 |
| 额定横截面 | 6 mm² |
| 剥线长度 | 10 mm ... 12 mm |
| 连接符合标准 | IEC 60947-7-3 |
| 标称电流 | 25 A (当连接截面积为4 mm²的导线时) |
| 最大负载电流 | 30 A (在4 mm²导线横截面上单独排列) |
| 额定电压 | 24 V |
| 刚性导线横截面 | 0.5 mm² ... 10 mm² |
| 柔性导线横截面 | 0.5 mm² ... 10 mm² |
| 塞规 | A5 |
| 横截面 AWG | 20 ... 8 (按IEC标准修订) |
| 导线横截面，柔性[AWG] | 20 ... 8 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.5 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.5 mm² ... 6 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 2.5 mm² 如果使用TWIN套管，我们建议最小套管长度 为13 mm。 |
| 额定接线容量AWG | 10 |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 1.31 W |
| 保险丝类型 | 扁形 |
| 保险丝 | C型/最高2.2 W |
| LED电压范围 | 12 V DC ... 30 V DC (红色LED) |
| LED电流范围 | 0.31 mA ... 0.95 mA |

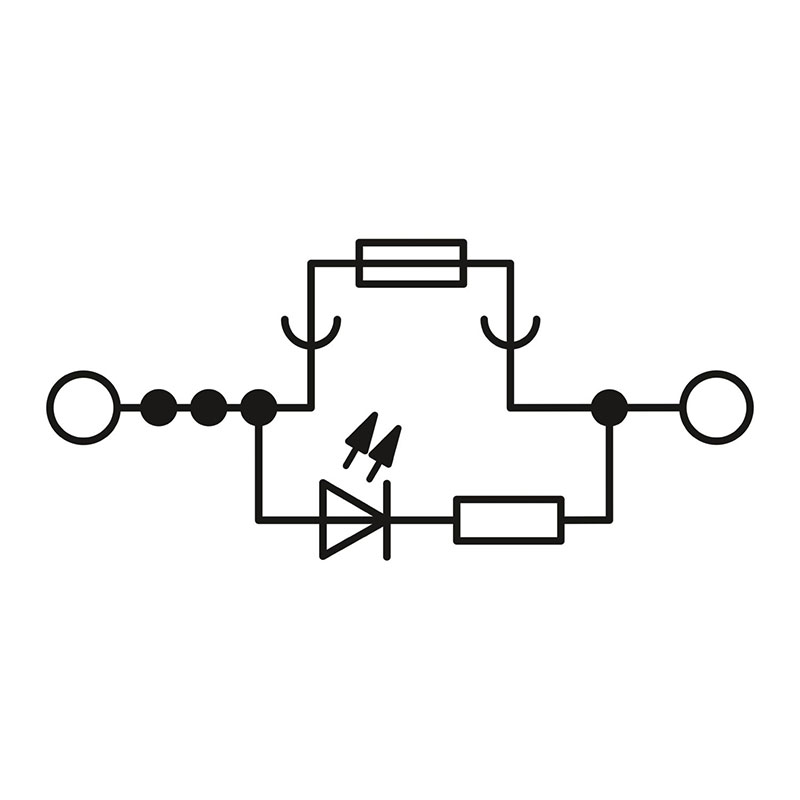

| 产品类型 | 保险丝端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 产品审核修订 | 02 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 8.2 mm |
| 高度 | 74.1 mm |
| 深度 | 44 mm |
| NS 35/7,5深度 | 45.5 mm |
| NS 35/15深度 | 53 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 黑色 (RAL 9005) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 连接符合标准 | IEC 60947-7-3 |
| 开口式侧板 | 否 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 刚性导线横截面 | 1 mm² ... 10 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 1 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 1 mm² ... 6 mm² |
