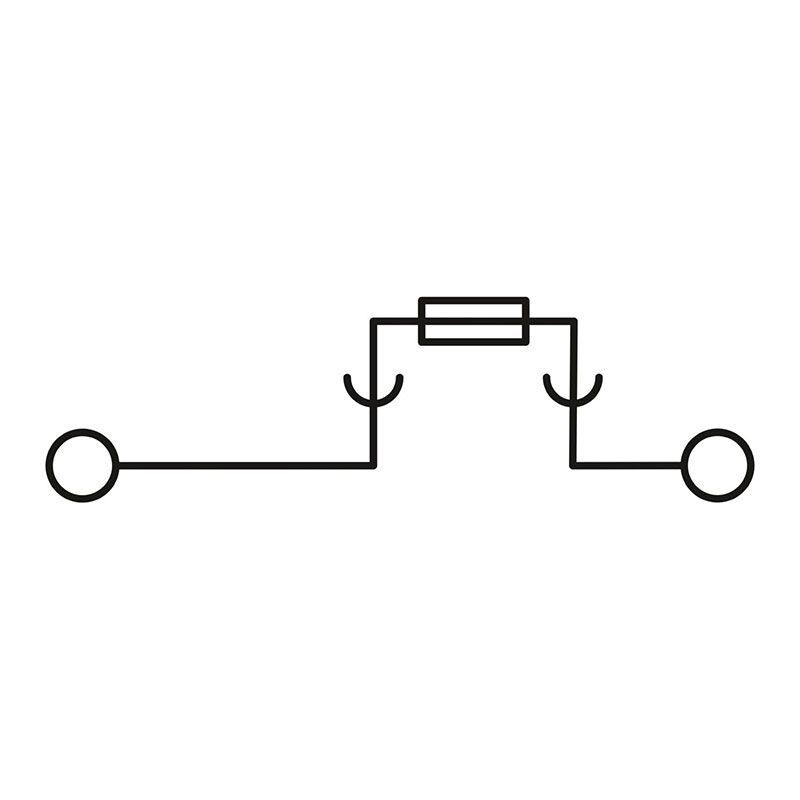

• 用于1000 V DC光伏组串保险丝的保险丝支架 • 用于10 x 38 gPV熔断器，符合IEC 60269-6
| 每层的连接数量 | 2 |
| 额定横截面 | 10 mm² |
| 剥线长度 | 18 mm |
| 连接符合标准 | IEC 60269-1 / -2 |
| 标称电流 | 20 A (电流和电压取决于保险丝) |
| 最大负载电流 | 20 A (电流和电压取决于保险丝) |
| 额定电压 | 1000 V DC (电流和电压取决于保险丝) |
| 刚性导线横截面 | 1.5 mm² ... 10 mm² |
| 柔性导线横截面 | 1.5 mm² ... 16 mm² |
| 横截面 AWG | 14 ... 8 (按IEC标准修订) |
| 导线横截面，柔性[AWG] | 14 ... 6 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 1.5 mm² ... 10 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 1.5 mm² ... 10 mm² |
| 额定接线容量AWG | 6 |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 4 W |
| 保险丝 | gPV 10.3 x 38 mm，符合60269-6标准 |
| 最大功率损耗 | 3 W (保险丝插芯) |
| 产品类型 | 保险丝端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 产品审核修订 | 01 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 17.6 mm |
| 高度 | 87 mm |
| NS 35/7,5深度 | 63 mm |
| NS 35/15深度 | 70.5 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 黑色 (RAL 9005) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | IIIa |
| 绝缘材料 | PA |
| 连接符合标准 | IEC 60269-1 / -2 |
| 开口式侧板 | 否 |
| 环境温度（运行） | -60 °C ... 85 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 刚性导线横截面 | 1.5 mm² ... 10 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 4 mm² ... 10 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 2.5 mm² ... 10 mm² |
| 刚性导线横截面[AWG] | 16 ... 6 (按IEC标准修订) |
