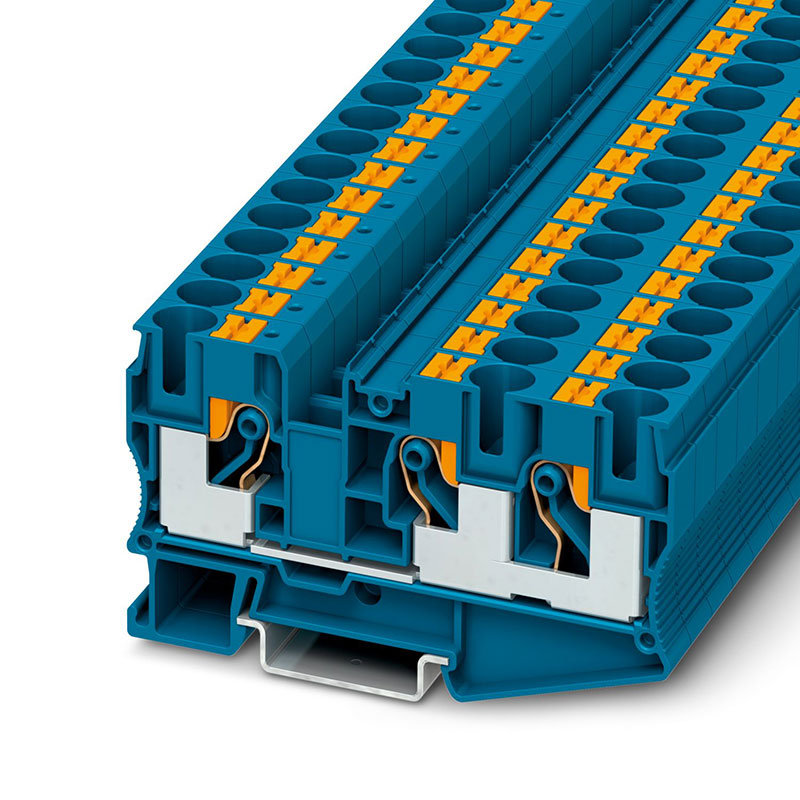

PT 10-TWIN BU - 直通式接线端子
3208747
直通式接线端子,标称工作电压: 1000 V, 额定电流: 57 A, 连接量: 3, 接线方式: 直插式连接 , 额定接线容量: 10 mm2 ,横截面: 0.5 mm2 - 16 mm2 ,安装方式: NS 35/7,5,NS 35/15,颜 色: 蓝色
产品优势:

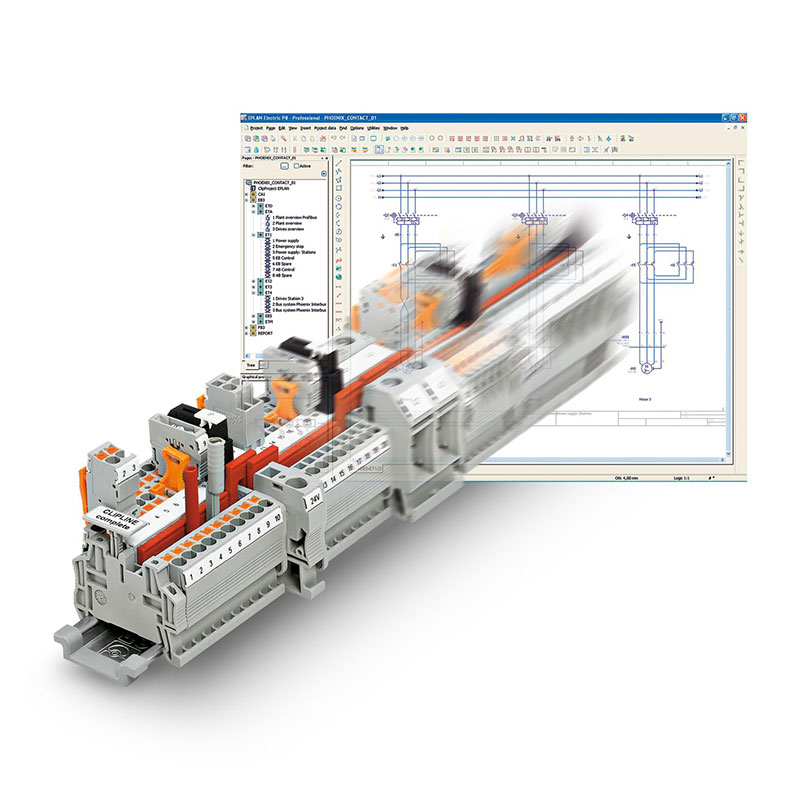

• 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 针对轨道交通应用进行了测试

产品详情
技术数据
连接数据
每层的连接数量 3
额定横截面 10 mm²
剥线长度 18 mm ... 20 mm
连接符合标准 IEC 60947-7-1
标称电流 57 A
最大负载电流 70 A (具有16 mm²导线横截面,刚性)
额定电压 1000 V
刚性导线横截面 0.5 mm² ... 16 mm²
柔性导线横截面 0.5 mm² ... 16 mm²
塞规 A6
横截面 AWG 20 ... 6 (按IEC标准修订)
导线横截面,柔性[AWG] 20 ... 6 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 10 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 10 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 1.5 mm² ... 4 mm²
输出
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.82 W
产品属性
产品类型 多导线端子
应用领域 铁路工业 机械工程 工厂工程
数据管理状态
产品审核修订 07
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 10.2 mm
高度 88.9 mm
深度 49.5 mm
端板宽度 2.2 mm
NS 35/7,5深度 50.5 mm
NS 35/15深度 58 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 蓝色 (RAL 5015)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %
允许湿度(运行) 20 % ... 90 %
标准和规范
连接符合标准 IEC 60947-7-1
机械特性
机械参数
开口式侧板
连接量 3
行数 1
电位
Ex数据
额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3208748 D-PT 10-TWIN 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
桥接列表 插入式桥接件 / FBS 2-10 / 3005947 插入式桥接件 / FBS 5-10 / 3005948
桥接数据 48 A / 10 mm²
防爆温度上升 40 K (48.5 A / 10 mm²)
标称工作电压 550 V
用于使用桥接件进行桥接 550 V
额定绝缘电压 500 V
Ex等级 常规
额定电流 48.5 A
最大负载电流 61 A
接触电阻 0.52 mΩ
Ex 连接数据 概述
额定横截面 10 mm²
额定接线容量AWG 8
刚性接线容量 0.5 mm² ... 16 mm²
接线容量AWG 20 ... 6
柔性接线容量 0.5 mm² ... 10 mm²
直接插拔式连接横截面
刚性导线横截面 1 mm² ... 16 mm²
柔性导线横截面(套管不带塑料绝缘管) 4 mm² ... 10 mm²
柔性导线横截面(带塑料绝缘管的套管) 2.5 mm² ... 10 mm²
