PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
PT 6-QUATTRO BU - 直通式接线端子
菲尼克斯
PT 6-QUATTRO BU - 直通式接线端子
3212947
直通式接线端子,标称工作电压: 1000 V, 额定电流: 41 A, 连接量: 4, 接线方式: 直插式连接 , 额定接线容量: 6 mm2 ,横截面: 0.5 mm2 - 10 mm2 ,安装方式: NS 35/7,5,NS 35/15,颜色 :蓝色
产品优势:

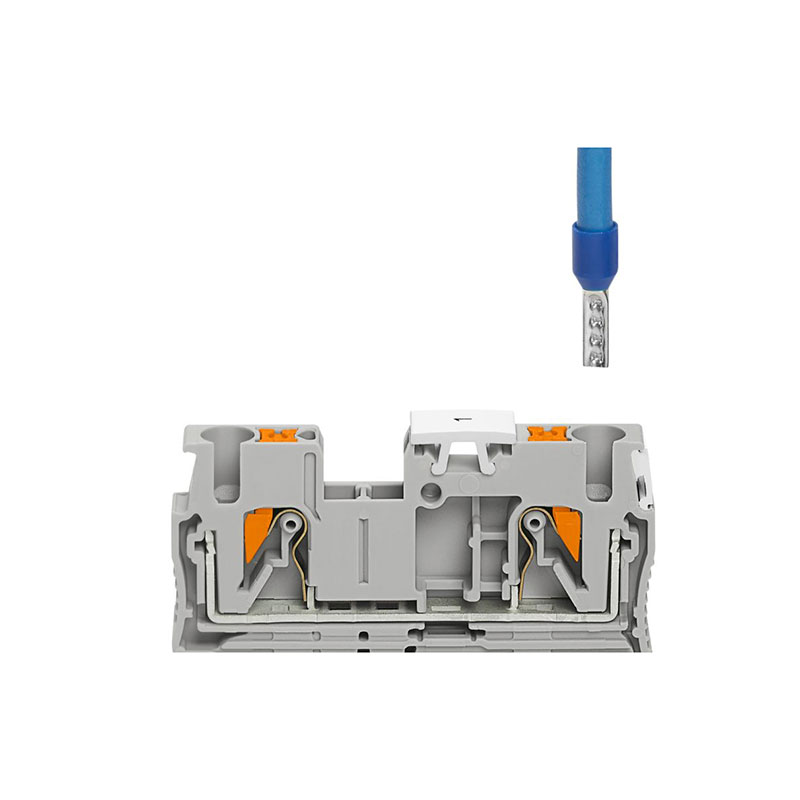

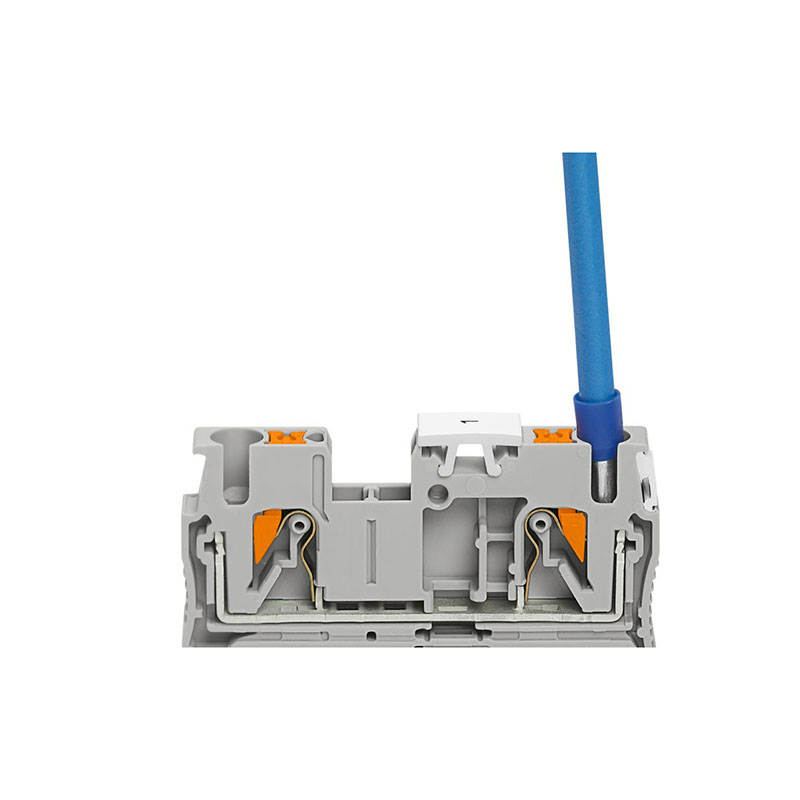

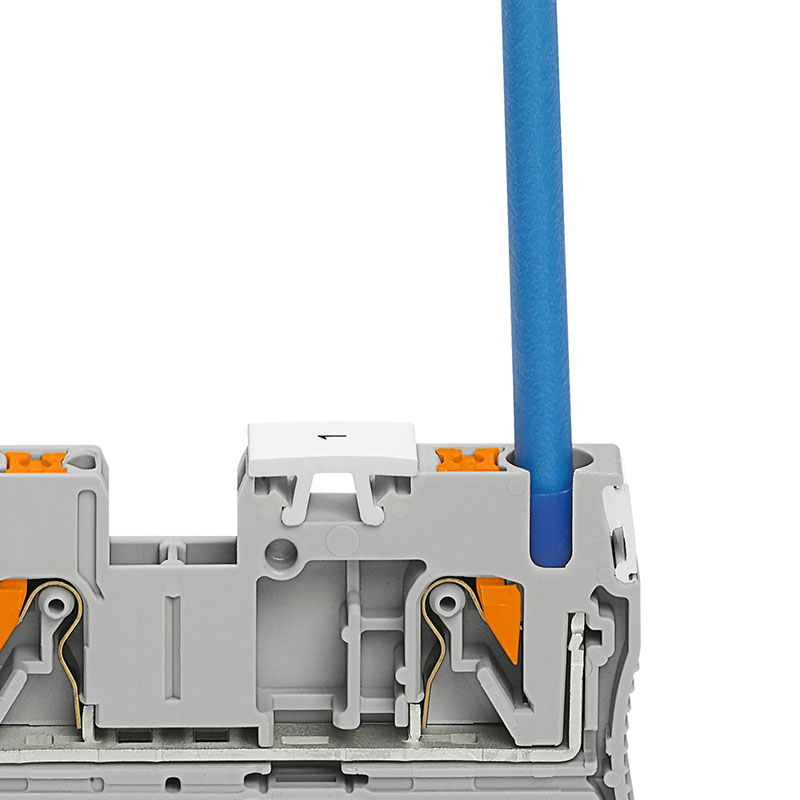

• 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接 • 紧凑设计和正面接线使得可在密闭空间内进行接线
• 针对轨道交通应用进行了测试

产品详情
技术数据
连接数据
每层的连接数量 4
额定横截面 6 mm²
剥线长度 10 mm ... 12 mm
连接符合标准 IEC 60947-7-1
标称电流 41 A
最大负载电流 52 A (具有10 mm²导线横截面,刚性)
额定电压 1000 V
刚性导线横截面 0.5 mm² ... 10 mm²
柔性导线横截面 0.5 mm² ... 10 mm²
塞规 A5
横截面 AWG 20 ... 8 (按IEC标准修订)
导线横截面,柔性[AWG] 20 ... 8 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 6 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 2.5 mm² 如果使用TWIN套管,我们建议最小套管长度 为13 mm。
输出
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.31 W
产品属性
产品类型 多导线端子
应用领域 铁路工业 机械工程 工厂工程
数据管理状态
产品审核修订 09
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 8.2 mm
高度 90.5 mm
深度 42.2 mm
端板宽度 2.2 mm
NS 35/7,5深度 43.5 mm
NS 35/15深度 51 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 蓝色 (RAL 5015)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类, B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
连接量 4
行数 1
电位
Ex数据
额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3212963 D-PT 6-QUATTRO 1204520 SZF 2-0,8X4,0 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
桥接列表 插入式桥接件 / FBS 2-8 / 3030284 插入式桥接件 / FBS 3-8 / 3030297 插入式桥接件 / FBS 4-8 / 3030307 插入式桥接件 / FBS 5-8 / 3030310 插入式桥接件 / FBS 10-8 / 3030323
桥接数据 35 A / 6 mm²
防爆温度上升 40 K (36 A/6 mm²)
标称工作电压 550 V
用于使用桥接件进行桥接 550 V
—— 通过PE接线端子对不相邻的接线端子进行桥接 275 V
额定绝缘电压 500 V
Ex等级 常规
额定电流 36 A
最大负载电流 45 A
接触电阻 0.65 mΩ
Ex 连接数据 概述
额定横截面 6 mm²
额定接线容量AWG 10
刚性接线容量 0.5 mm² ... 10 mm²
接线容量AWG 20 ... 8
柔性接线容量 0.5 mm² ... 6 mm²
机械特性 机械参数
开口式侧板
直接插拔式连接横截面
刚性导线横截面 1 mm² ... 10 mm²
柔性导线横截面(套管不带塑料绝缘管) 1 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 1 mm² ... 6 mm²
- 不相邻的接线端子之间桥接 275 V
- 切割至所需长度的桥接 220 V
- 切割至所需长度的桥接,带盖板 275 V
