• 与穿墙端子具有相同的外形和针距 • 只需简单地卡接到DIN导轨上便可实现无机械与电气故障的连接 • 满足IEC 6094-7-7-2标准的所有要求
每层的连接数量 | 2 |
额定横截面 | 2.5 mm² |
接地支脚 | 是 |
额定浪涌电压 | 8 kV |
额定条件下的最大功耗 | 1.02 W |

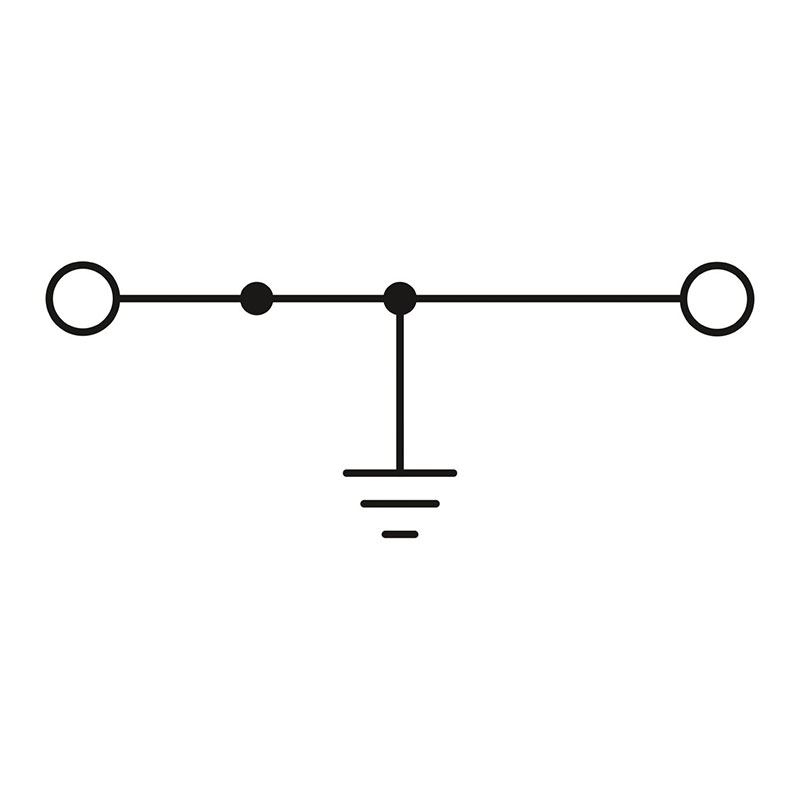

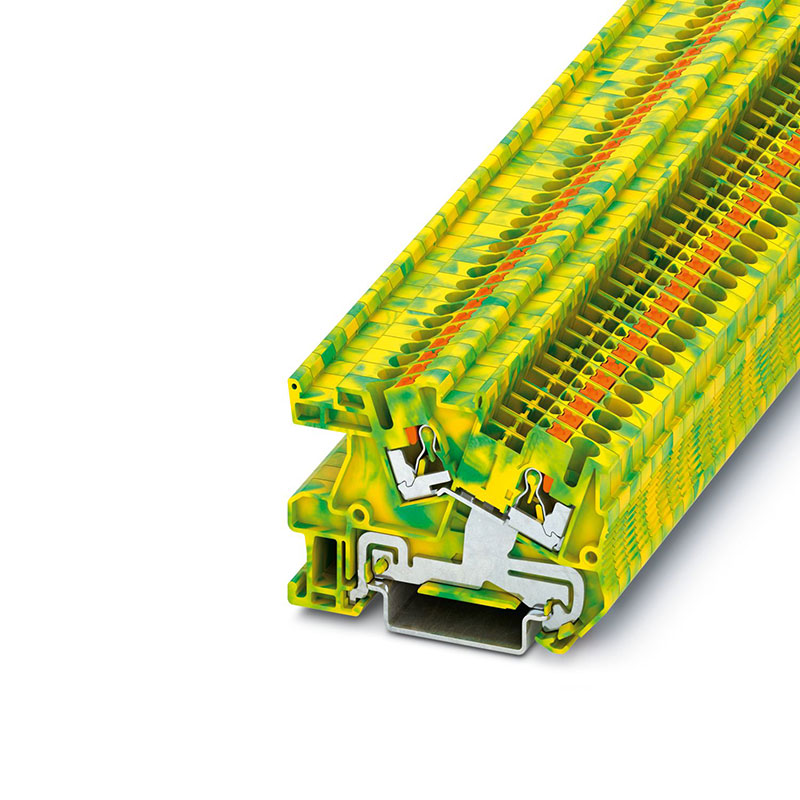

产品类型 | 建筑安装端子 |
连接量 | 2 |
行数 | 1 |
电位 | 2 |
产品审核修订 | 06 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 5.2 mm |
高度 | 59.5 mm |
深度 | 42.5 mm |
端板宽度 | 2.2 mm |
NS 35/7,5深度 | 44 mm |
NS 35/15深度 | 51.5 mm |
安装类型 | NS 35/7,5 NS 35/15 |
颜色 | 绿黄相间 |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 130 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
频谱 | 1类, B级使用寿命测试,在车体上进行 |
频率 | f1 = 5 Hz 到 f2 = 150 Hz |
ASD等级 | 1.857 (m/s²)²/Hz |
加速度 | 0.8g |
每轴的测试周期 | 5 h |
测试方向 | X-, Y- 与 Z-轴 |
结果 | 已通过测试 |
连接符合标准 | IEC 60947-7-2 |
开口式侧板 | 是 |
规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
脉冲波形 | 半弦 |
加速度 | 5g |
电击时间 | 30 ms |
每个方向的电击次数 | 3 |
测试方向 | X-, Y- 与 Z-轴 |
结果 | 已通过测试 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(运行) | 20 % ... 90 % |
允许湿度(存放/运输) | 30 % ... 70 % |
剥线长度 | 8 mm ... 10 mm |
塞规 | A3 |
连接符合标准 | IEC 60947-7-2 |
刚性导线横截面 | 0.14 mm² ... 4 mm² |
横截面 AWG | 26 ... 12 (按IEC标准修订) |
柔性导线横截面 | 0.14 mm² ... 4 mm² |
导线横截面,柔性[AWG] | 26 ... 12 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 0.14 mm² ... 2.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.14 mm² ... 2.5 mm² |
标称电流 | 24 A |
额定电压 | 800 V |
注意事项 | 请注意DIN导轨的载流量。 |
刚性导线横截面 | 0.34 mm² ... 4 mm² |
柔性导线横截面(套管不带塑料绝缘管) | 0.34 mm² ... 2.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.34 mm² ... 2.5 mm² |
螺纹类型 | () |
