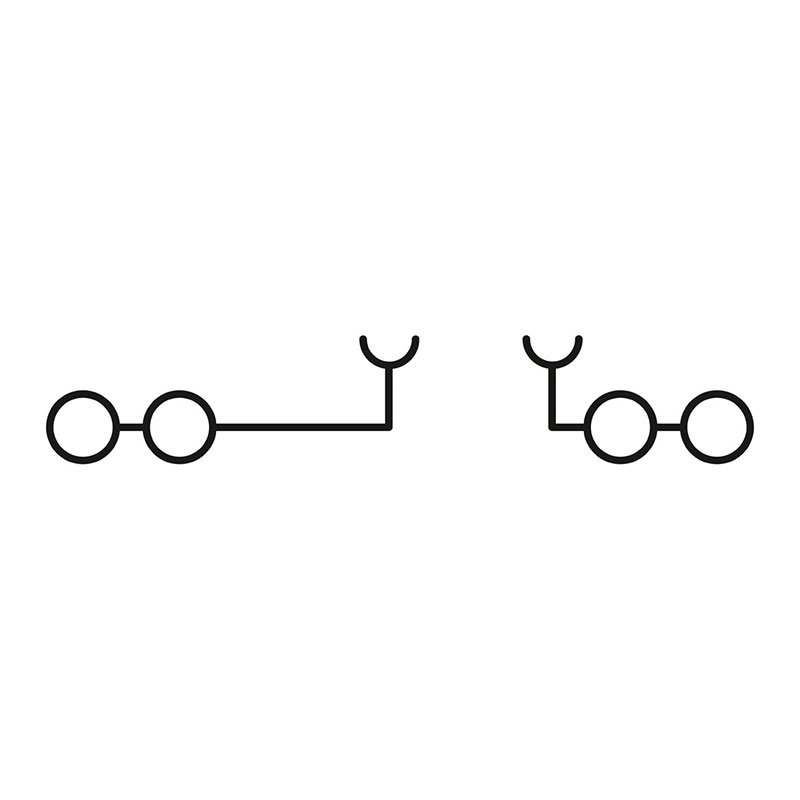

PTC 2,5-QUATTRO-TG - 分断接线端子
PTC 2,5-QUATTRO-TG - 分断接线端子
PTC 2,5-QUATTRO-TG - 分断接线端子
PTC 2,5-QUATTRO-TG - 分断接线端子
菲尼克斯
PTC 2,5-QUATTRO-TG - 分断接线端子
3270094
分断接线端子, 所有连接导线的总电流不得超过最大负载电流。 电流和电压取决于所用的连接器。, 标称工作电压: 400 V, 额定电流: 20 A, 接线方式: 直插式 连接, 额定接线容量: 2.5 mm2 , 接线容量: 0.14 mm2 - 4 mm2 , 安装: NS 35/7,5, NS 35/15,颜色: 灰色
产品优势:

• 紧凑设计和正面接线使得可在密闭空间内进行接线• 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接

产品详情
技术数据
连接数据
每层的连接数量 4
额定横截面 2.5 mm²
剥线长度 8 mm ... 10 mm
连接符合标准 IEC 60947-7-1
标称电流 20 A
最大负载电流 20 A (当连接截面积为4 mm²的导线时)
额定电压 400 V
刚性导线横截面 0.14 mm² ... 4 mm²
柔性导线横截面 0.14 mm² ... 2.5 mm²
塞规 A3
横截面 AWG 26 ... 12 (按IEC标准修订)
导线横截面,柔性[AWG] 26 ... 14 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm²
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 分断接线端子
产品系列 PTC
连接量 4
行数 1
电位 1
数据管理状态
产品审核修订 01
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 79.6 mm
端板宽度 2.2 mm
NS 35/7,5深度 36.5 mm
NS 35/15深度 44 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
老化
温度循环 190
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
电气测试
电涌电压测试
结果 已通过测试
测试电压设定值 7.3 kV
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 2.5 mm² 0.3 kA
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 32/NS 35
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2022-06
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
脉冲波形 半弦
加速度 5g
电击时间 30 ms
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
说明
概述
针焰测试
暴露时间 30 s
结果 已通过测试
概述
注意事项 电流和电压取决于所使用的组件。
直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.34 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 2.5 mm²
螺纹类型 ()
