• 除了双功能轴内的测试机构，所有的端子都提供一个额外的测试连接 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点，而且能方便地连接刚性导线和带冷压头的导线，无需使用任何工具 • 紧凑设计和正面接线使得可在密闭空间内进行接线
| LED电压范围 | 12 V AC/DC ... 30 V AC/DC |
| 每层的连接数量 | 2 |
| 额定横截面 | 4 mm² |
| 额定浪涌电压 | 4 kV |
| 额定条件下的最大功耗 | 1.02 W |
| 保险丝类型 | 玻璃 / 陶瓷 / ... |
| 保险丝 | G / 5 x 20 |

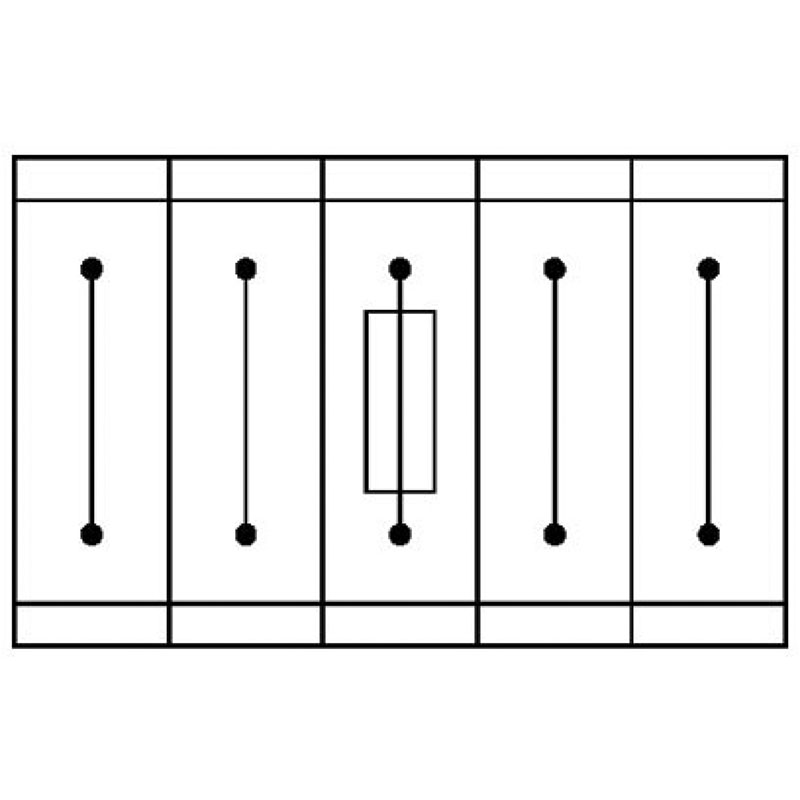

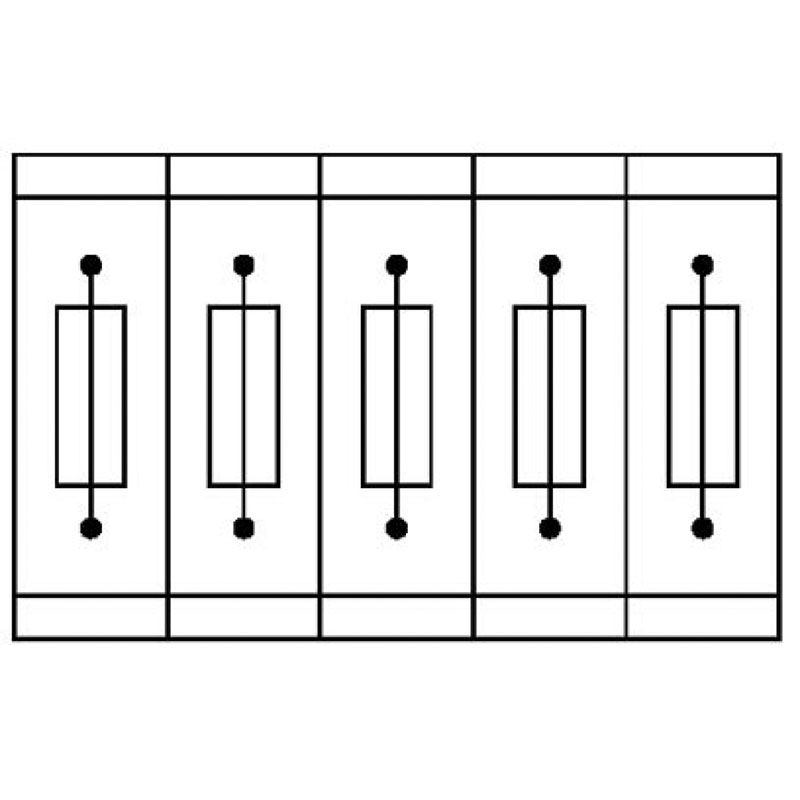

| 最大功率损耗 | 最大 1.6 W (单排保险丝端子，在发生过载时提供保护) 最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护) 最大 4 W (单排保险丝端子，在短路时提供保护) 最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护) |
| LED电压范围 | 12 V AC/DC ... 30 V AC/DC |
| LED电流范围 | 0.31 mA ... 0.95 mA |
| 产品类型 | 保险丝端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 产品审核修订 | 04 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 8.2 mm |
| 高度 | 67.8 mm |
| 深度 | 35.3 mm |
| 端板宽度 | 2.2 mm |
| NS 35/7,5深度 | 42.8 mm |
| NS 35/15深度 | 50.3 mm |
| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 黑色 (RAL 9005) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 连接符合标准 | IEC 60947-7-3 |
| 剥线长度 | 10 mm ... 12 mm |
| 塞规 | A4 |
| 连接符合标准 | IEC 60947-7-3 |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 横截面 AWG | 24 ... 10 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 导线横截面，柔性[AWG] | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 4 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1 mm² |
| 标称电流 | 6.3 A |
| 最大负载电流 | 6.3 A (电流取决于所用的保险丝) |
| 额定电压 | 24 V |
| 额定横截面 | 1 mm² |
| 开口式侧板 | 是 |
| 刚性导线横截面 | 0.5 mm² ... 6 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.5 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.5 mm² ... 4 mm² |
