首页 > 菲尼克斯 > 导轨式端子 > 直插端子 > PTMC 1,5 /6-3 -NS - 高密矩阵接线单元

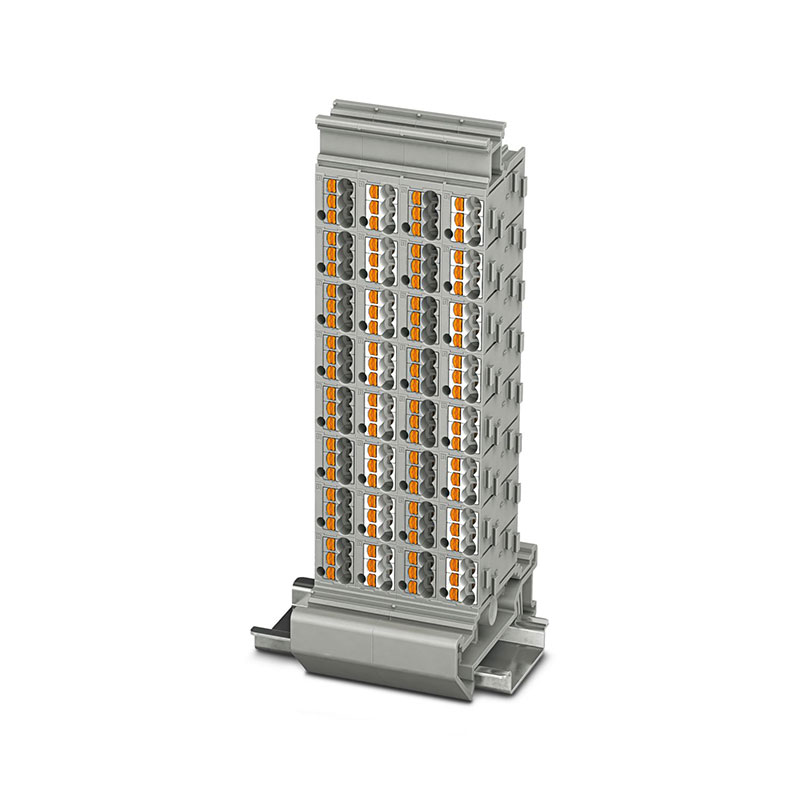

PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
菲尼克斯
PTMC 1,5 /6-3 -NS - 高密矩阵接线单元
3001911
高密矩阵接线单元,标称工作电压: 500 V, 额定电流: 10 A, 接线方式: 直插式连接,额定接线 容量: 1.5 mm2 ,横截面: 0.14 mm2 - 2.5 mm2 ,安装: NS 35/7,5,NS 35/15,颜色: 灰色
产品优势:

• 模块式设计原理,可单独进行设置 • 尺寸小巧紧凑,无需工具便可在狭窄空间内完成接线 • 可根据VDE 0812、VDE 0815、DIN 47100或不受限制地进行颜色配置。 • 可单独分配电缆和接线点的颜色,以确保无错安全运行 • 采用插拔式技术代替Wire-Wrap®、TERMI-POINT®等,可达到极高的接触质量 • 用于安装在DIN导轨上

产品详情
技术数据
连接数据
每层的连接数量 36
额定横截面 1.5 mm²
电气特性
额定条件下的最大功耗 0.56 W
产品属性
产品类型 配线模块
连接量 36
行数 1
位数 6
数据管理状态
产品审核修订 00
绝缘特性
过电压类别 III
尺寸
宽度 可定制
高度 63 mm
NS 35/7,5深度 87.2 mm
NS 35/15深度 94.7 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
环境和真实条件
环境条件
环境温度(运行) -60 °C ... 85 °C
环境温度(存放/运输) -25 °C ... 55 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %
机械特性
机械参数
开口式侧板
1层
剥线长度 8 mm ... 10 mm
刚性导线横截面 0.14 mm² ... 2.5 mm²
横截面 AWG 26 ... 14 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 1.5 mm²
导线横截面,柔性[AWG] 26 ... 14 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 1.5 mm²
标称电流 10 A
最大负载电流 22 A
额定电压 500 V
额定横截面 1.5 mm²
1层 直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 2.5 mm²
刚性导线横截面[AWG] 20 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.34 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 1.5 mm²
柔性导线横截面 0.34 mm² ... 1.5 mm²
导线横截面,柔性[AWG] 14 (按IEC标准修订)
