首页 > 菲尼克斯 > 导轨式端子 > 直插端子 > PTI 6-PE - 建筑安装用接地端子

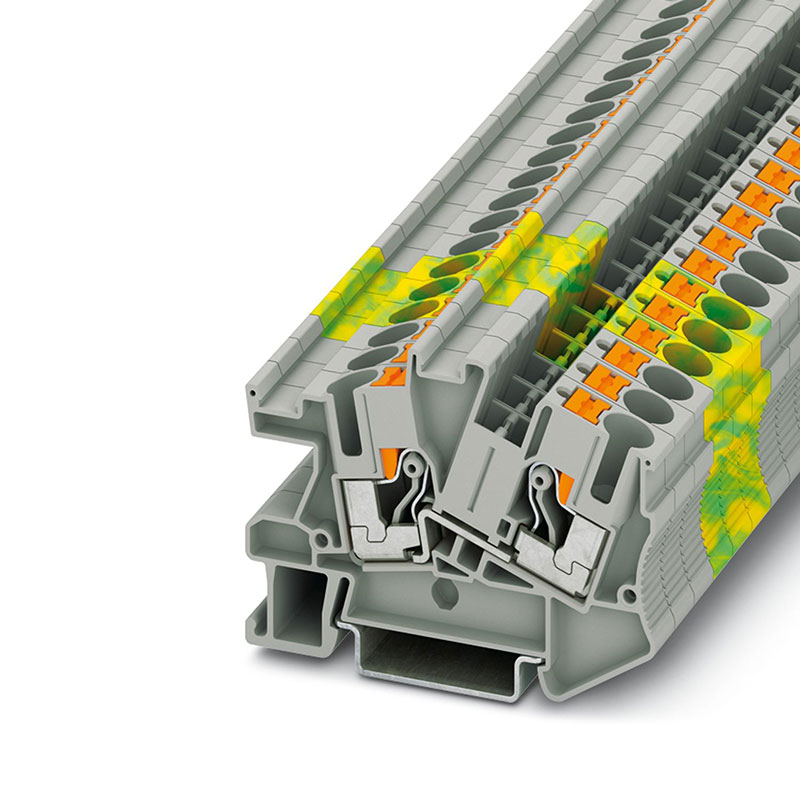

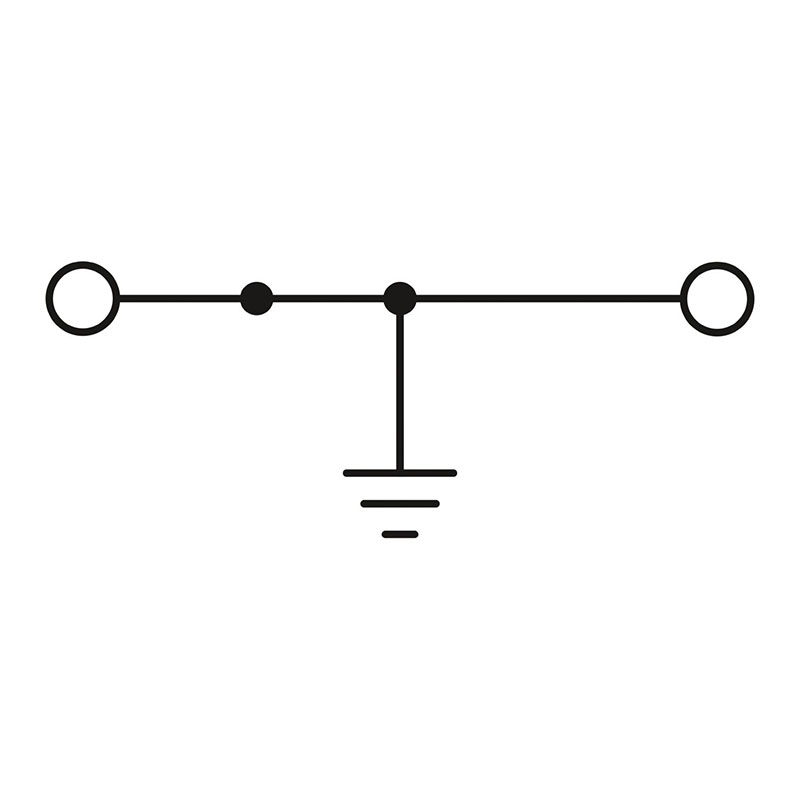

PTI 6-PE - 建筑安装用接地端子
PTI 6-PE - 建筑安装用接地端子
PTI 6-PE - 建筑安装用接地端子
PTI 6-PE - 建筑安装用接地端子
PTI 6-PE - 建筑安装用接地端子
PTI 6-PE - 建筑安装用接地端子
菲尼克斯
PTI 6-PE - 建筑安装用接地端子
3213966
建筑安装用接地端子,标称工作电压: 800 V, 直插式连接,横截面: 0.5 mm2 - 10 mm2 ,安装 方式: NS 35/7,5,NS 35/15,颜色: 黄绿相间
产品优势:

• 与穿墙端子具有相同的外形和针距 • 只需简单地卡接到DIN导轨上便可实现无机械与电气故障的连接 • 满足IEC 6094-7-7-2标准的所有要求

产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 6 mm²
接地支脚
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.31 W
产品属性
产品类型 接地端子
连接量 2
行数 1
数据管理状态
产品审核修订 02
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 8.2 mm
高度 66 mm
深度 48.5 mm
端板宽度 2.2 mm
NS 35/7,5深度 50 mm
NS 35/15深度 57.5 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 绿黄相间
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
标准和规范
连接符合标准 IEC 60947-7-2
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 5g
电击时间 30 ms
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
机械特性 机械参数
开口式侧板
层 1 上 1 下 1
剥线长度 12 mm
塞规 A5
连接符合标准 IEC 60947-7-2
刚性导线横截面 0.5 mm² ... 10 mm²
横截面 AWG 20 ... 8 (按IEC标准修订)
柔性导线横截面 0.5 mm² ... 6 mm²
导线横截面,柔性[AWG] 20 ... 10 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 6 mm²
额定电压 800 V
注意事项 请注意DIN导轨的载流量。
柔性导线横截面(具有相同横截面的2根导线,带TWIN套管和塑 料套管) 0.5 mm² ... 1.5 mm²
环境和真实条件 振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
层 1 上 1 下 1 直接插拔式连接横截面
刚性导线横截面 1 mm² ... 10 mm²
柔性导线横截面(套管不带塑料绝缘管) 1 mm² ... 6 mm²
柔性导线横截面(带塑料绝缘管的套管) 1 mm² ... 6 mm²
