• 现在通过大电流端子也能快速方便地连接大型导线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点，而且能方便地连接刚性导线和带冷压头的导线，无需使用任何工具 • 除了双功能轴内的测试机构，所有的端子都提供一个额外的测试连接 • 紧凑设计和正面接线使得可在密闭空间内进行接线
| 每层的连接数量 | 2 |
| 额定横截面 | 35 mm² |
| 剥线长度 | 25 mm |
| 标称电流 | 125 A |
| 最大负载电流 | 125 A (当连接截面积为35 mm²的导线时) |
| 额定电压 | 1000 V |
| 刚性导线横截面 | 2.5 mm² ... 35 mm² |
| 柔性导线横截面 | 2.5 mm² ... 35 mm² |
| 横截面 AWG | 12 ... 2 (按IEC标准修订) |
| 导线横截面，柔性[AWG] | 12 ... 2 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 2.5 mm² ... 35 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 2.5 mm² ... 35 mm² |
| 额定接线容量AWG | 2 |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 4.06 W |

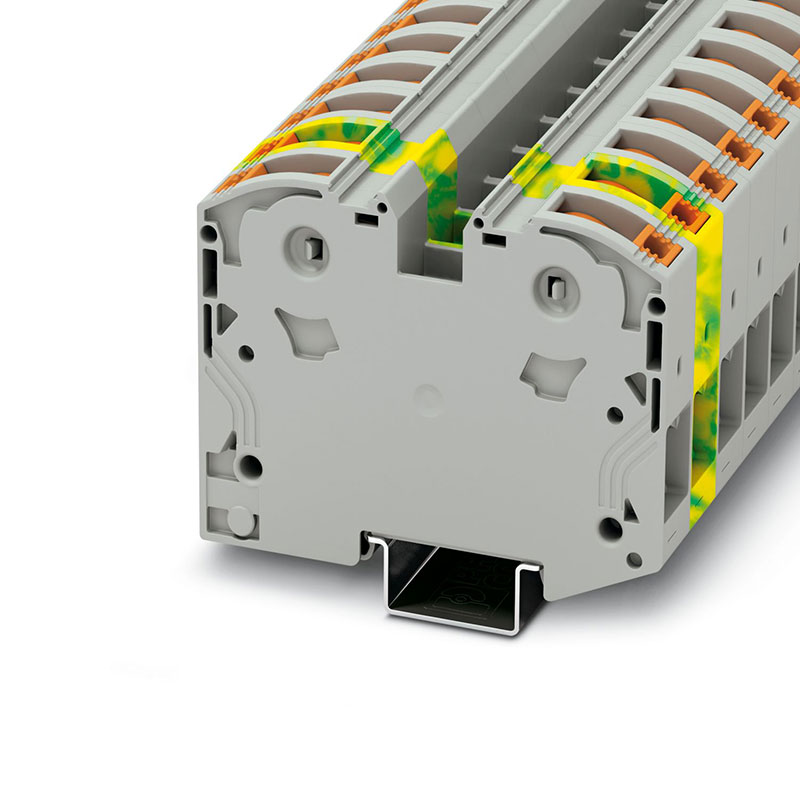

| 产品类型 | 大电流接线端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 产品审核修订 | 07 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 16 mm |
| 高度 | 91.6 mm |
| NS 35/7,5深度 | 69.8 mm |
| NS 35/15深度 | 77.3 mm |
| 安装类型 | NS 35/15 |
| 颜色 | 蓝色 (RAL 5015) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 开口式侧板 | 否 |
| 标识 | 。 II 2 GD Ex eb IIC Gb |
| 工作温度范围 | -60 °C ... 110 °C |
| Ex认证附件 | 1206612 SZF 3-1,0X5,5 1201662 E/AL-NS 35 |
| 桥接列表 | 插入式桥接件 / FBS 2-16 / 3005963 |
| 桥接数据 | 89 A / 25 mm² |
| 防爆温度上升 | 40 K (120 A/35 mm²) |
| 标称工作电压 | 690 V |
| 用于使用桥接件进行桥接 | 690 V |
| 额定绝缘电压 | 660 V |
| 额定电流 | 109 A |
| 最大负载电流 | 109 A |
| 接触电阻 | 0.16 mΩ |
| 额定横截面 | 35 mm² |
| 额定接线容量AWG | 2 |
| 刚性接线容量 | 2.5 mm² ... 35 mm² |
| 接线容量AWG | 12 ... 2 |
| 剥线长度 | 25 mm |
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 6 mm² |
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 35 mm² |
| 套管长度 | 25 mm |
| 刚性导线横截面 | 2.5 mm² ... 35 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 2.5 mm² ... 35 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 2.5 mm² ... 35 mm² |
| 刚性导线横截面[AWG] | 12 ... 2 (按IEC标准修订) |
