首页 > 菲尼克斯 > 导轨式端子 > 直插端子 > PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
PTPOWER 50 - 大电流接线端子
菲尼克斯

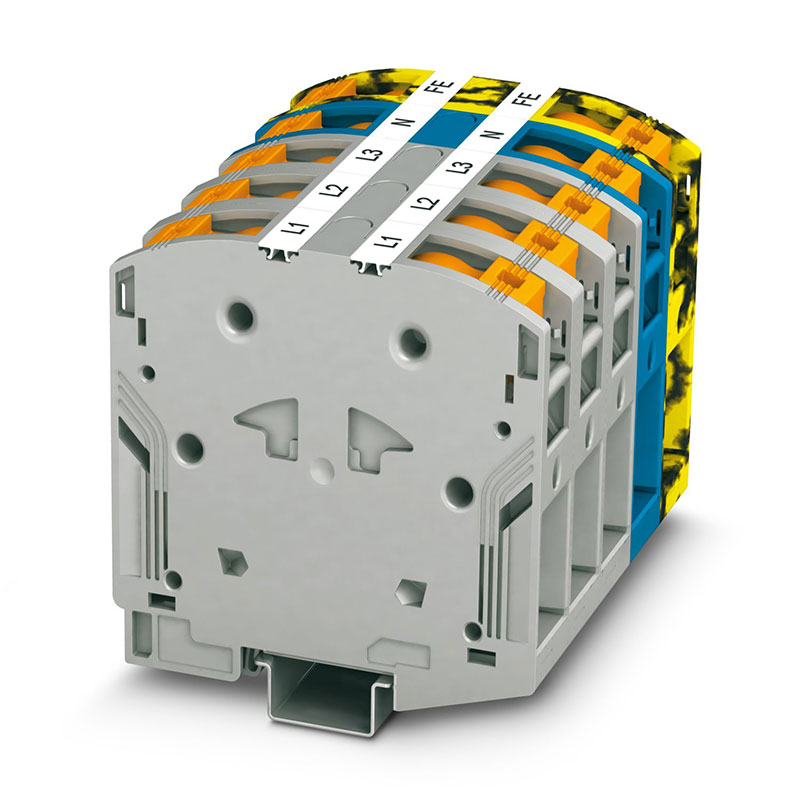

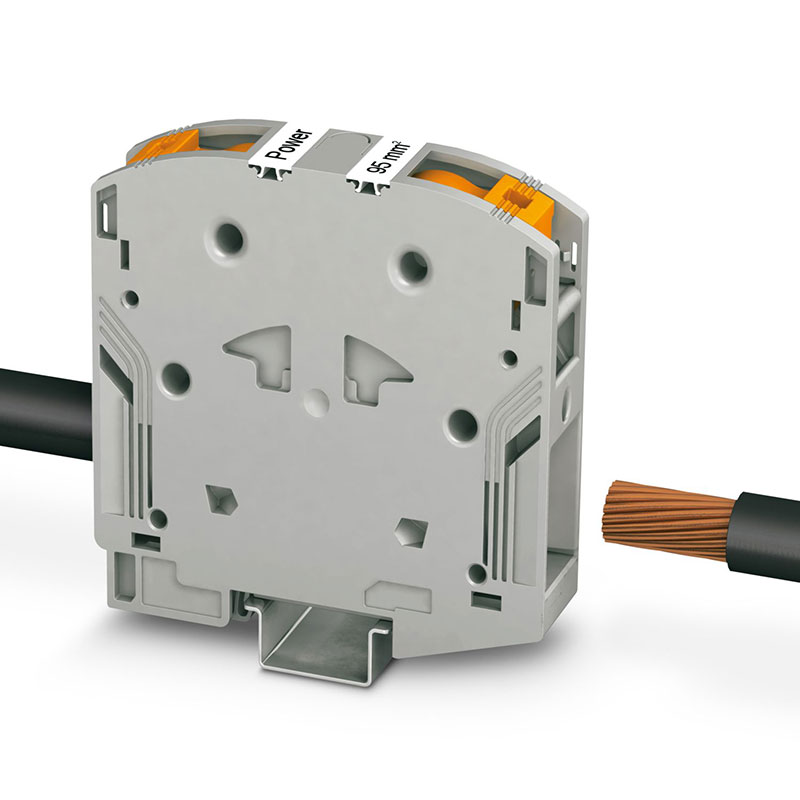

PTPOWER 50 - 大电流接线端子
3260050
大电流接线端子,标称工作电压: 1000 V, 额定电流: 150 A, 连接量: 2, 位数: 1, 接线方式: PowerTurn连接, 第一层, 横截面: 10 mm2 - 70 mm2 ,安装方式: NS 35/15,颜色: 灰色
产品优势:

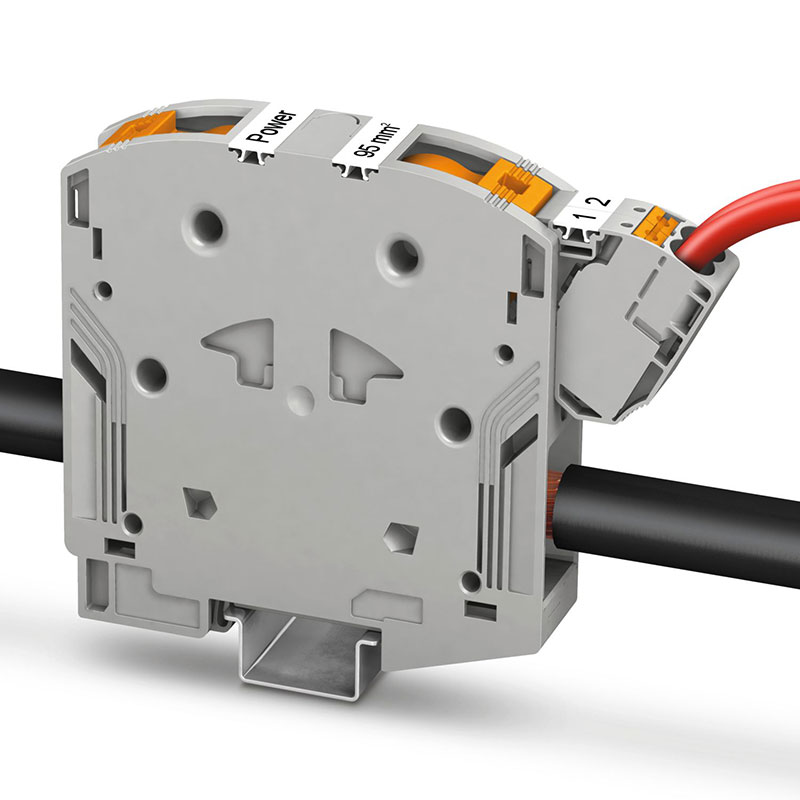

• 现在通过大电流端子也能快速方便地连接大型导线 • 紧凑型设计,可以在有限的空间内完成接线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 除了使用现有的测试连接外,还可以连接分接端子,每个分接端子还可以安放两条测试电缆

产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 50 mm²
额定接线容量AWG 2/00
输出
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 4.73 W
产品属性
产品类型 大电流接线端子
连接量 2
行数 1
电位 1
位数 1
数据管理状态
产品审核修订 10
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 20 mm
高度 101 mm
NS 35/15深度 105 mm
安装
安装类型 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
老化
温度循环 192
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
电气测试
电涌电压测试
结果 已通过测试
测试电压设定值 9.8 kV
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 50 mm² 6 kA
工频耐受电压
结果 已通过测试
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 10 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
第一层
剥线长度 30 mm ... 32 mm
塞规 A10
连接符合标准 IEC 60947-7-1
刚性导线横截面 10 mm² ... 70 mm²
横截面 AWG 6 ... 2/0 (按IEC标准修订)
柔性导线横截面 10 mm² ... 70 mm²
导线横截面,柔性[AWG] 6 ... 2/0 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 10 mm² ... 50 mm²
柔性导线横截面(带塑料绝缘管的套管) 10 mm² ... 50 mm²
标称电流 150 A
最大负载电流 150 A (可连接导线横截面 70 mm²)
额定电压 1000 V
包含插拔式桥接件在内的接线容量,刚性 10 mm² ... 50 mm²
包含插拔式桥接件在内的接线容量,柔性 10 mm² ... 50 mm²
包含插拔式桥接件在内的接线容量,柔性,带不含塑料套管的冷 压头 10 mm² ... 50 mm²
包含插拔式桥接件在内的接线容量,柔性,带包含塑料套管的冷 压头 10 mm² ... 50 mm²
桥接列表 / EB 2-20/PT / 3260067 / EB 3-20/PT / 3260068
桥接数据 131 A / 50 mm²
防爆温度上升 40 K (147 A / 50 mm²)
标称工作电压 1100 V
额定绝缘电压 1000 V
Ex等级 常规
额定电流 134 A
最大负载电流 134 A
接触电阻 0.16 mΩ
Ex 连接数据 概述
额定横截面 50 mm²
额定接线容量AWG 1/00
刚性接线容量 10 mm² ... 70 mm²
接线容量AWG 8 ... 2/0
剥线长度 30 mm
柔性导线横截面,不带绝缘套管的最小冷压头 16 mm²
柔性导线横截面,不带绝缘套管的最大冷压头 50 mm²
套管长度 30 mm ... 32 mm
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 10 mm² / 2 kg 50 mm² / 9.5 kg 70 mm²/10.4 kg
结果 已通过测试
针焰测试
暴露时间 30 s
结果 已通过测试
机械特性 机械参数
开口式侧板
在使用插入式桥接件的桥接处 1100 V
第一层 直接插拔式连接横截面
刚性导线横截面 10 mm² ... 70 mm²
柔性导线横截面(套管不带塑料绝缘管) 10 mm² ... 50 mm²
柔性导线横截面(带塑料绝缘管的套管) 10 mm² ... 50 mm²
刚性导线横截面[AWG] 8 ... 2/0 (按IEC标准修订)
Ex数据 额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 1206612 SZF 3-1,0X5,5 1201662 E/AL-NS 35
