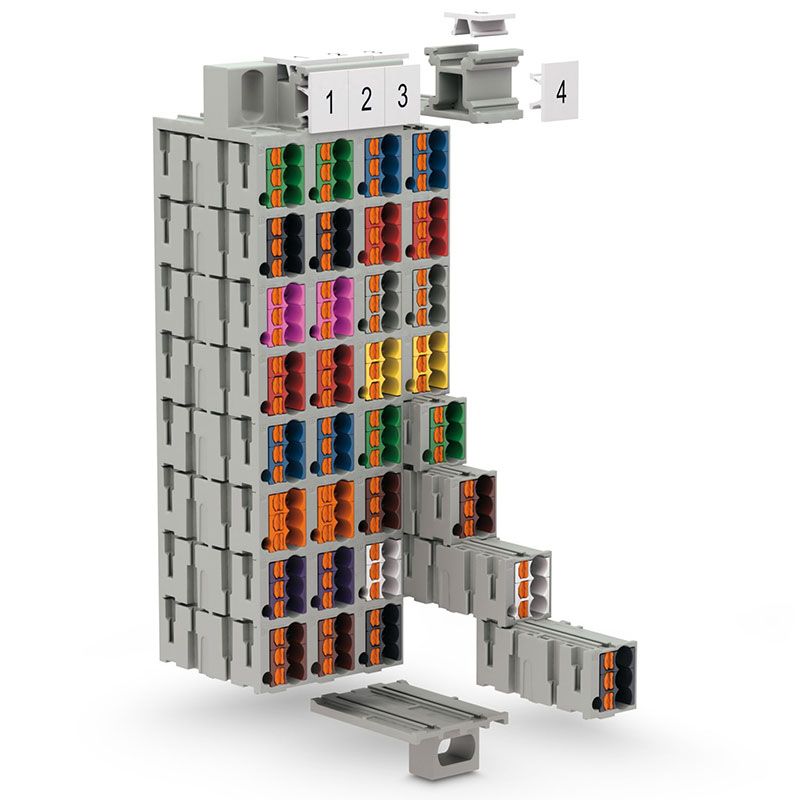

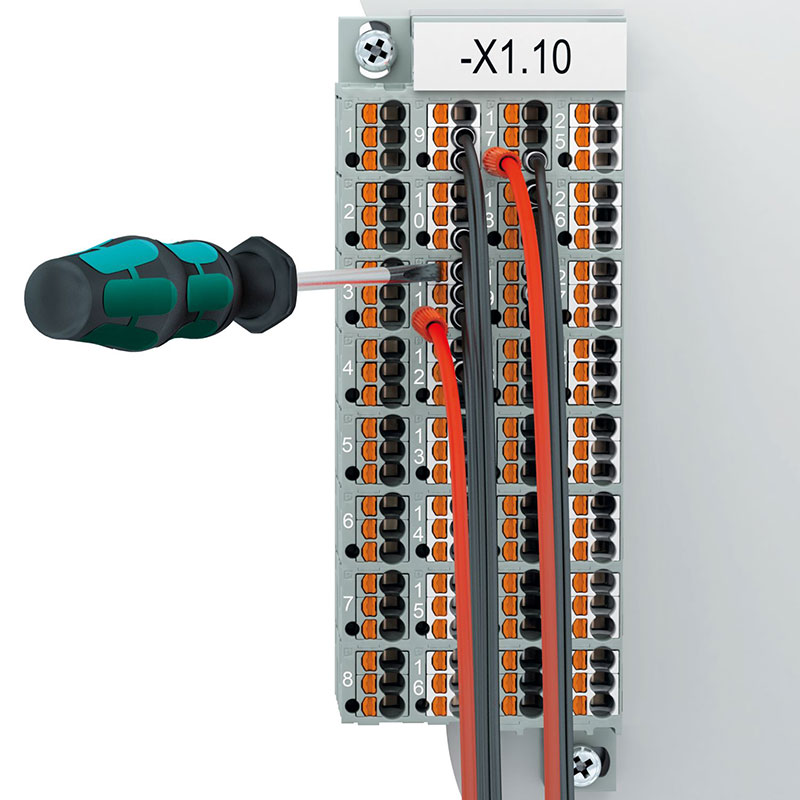

• 通过垂直导线接线方式,清晰展示操作机构和接线点 • 尺寸小巧紧凑,无需工具便可在狭窄空间内完成接线 • 用于安装在面板开口中 • 采用插拔式技术代替Wire-Wrap®、TERMI-POINT®等,可达到极高的接触质量
每层的连接数量 | 480 |
额定横截面 | 1.5 mm² |
剥线长度 | 8 mm ... 10 mm |
连接符合标准 | IEC 60947-7-1 |
标称电流 | 17.5 A |
最大负载电流 | 24 A (对于2.5 mm²的横截面,所连导线的总电流不得超过最大负 载电流。) 12 A (对于2.5 mm²的横截面,所连导线的总电流不得超过最大负 载电流。) |
刚性导线横截面 | 0.14 mm² ... 2.5 mm² |
柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
塞规 | A1 |
横截面 AWG | 26 ... 14 (按IEC标准修订) |
导线横截面,柔性[AWG] | 26 ... 16 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 0.14 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.14 mm² ... 1.5 mm² |
额定接线容量AWG | 14 |
额定浪涌电压 | 6 kV |
额定条件下的最大功耗 | 0.56 W |
产品类型 | 配线模块 |
连接量 | 480 |
行数 | 1 |
位数 | 80 |
产品审核修订 | 03 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 110 mm |
高度 | 102 mm |
深度 | 30 mm |
安装类型 | 壁式安装 |
颜色 | 灰色 (RAL 7042) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 125 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
连接元件的颜色 | 灰色/白色 |
温度循环 | 192 |
结果 | 已通过测试 |
连接符合标准 | IEC 60947-7-1 |
结果 | 已通过测试 |
测试电压设定值 | 7.3 kV |
温度上升要求测试 | 温度上升 ≤ 45 K |
结果 | 已通过测试 |
短时耐受电流 1.5 mm² | 0.18 kA |
短时耐受电流 2.5 mm² | 0.3 kA |
测试电压设定值 | 1.89 kV |
结果 | 已通过测试 |
开口式侧板 | 否 |
结果 | 已通过测试 |
DIN导轨/固定支点 | NS 35 |
测试力设定值 | 1 N |
结果 | 已通过测试 |
规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
频谱 | 1类,B级使用寿命测试,在车体上进行 |
频率 | f1 = 5 Hz 到 f2 = 150 Hz |
ASD等级 | 0.964 (m/s²)²/Hz |
加速度 | 0.58g |
每轴的测试周期 | 5 h |
测试方向 | X-, Y- 与 Z-轴 |
结果 | 已通过测试 |
规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
脉冲波形 | 半弦 |
加速度 | 5g |
电击时间 | 30 ms |
每个方向的电击次数 | 3 |
测试方向 | X-, Y- 与 Z-轴(正向与负向) |
结果 | 已通过测试 |
环境温度(运行) | -60 °C ... 105 °C (最高短期工作温度,电气特性相对温度。) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(存放/运输) | 30 % ... 70 % |
旋转速度 | 10 rpm |
rpm | 135 |
导线横截面/重量 | 0.14 mm² / 0.2 kg 1.5 mm² / 0.4 kg 2.5 mm² / 0.7 kg |
结果 | 已通过测试 |
暴露时间 | 30 s |
结果 | 已通过测试 |
刚性导线横截面 | 0.34 mm² ... 2.5 mm² |
柔性导线横截面(套管不带塑料绝缘管) | 0.34 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 0.34 mm² ... 1.5 mm² |
刚性导线横截面[AWG] | 20 ... 14 (按IEC标准修订) |
额定电压 | 500 V |
