每层的连接数量 | 2 |
额定横截面 | 150 mm² |
额定浪涌电压 | 8 kV |
额定条件下的最大功耗 | 9.55 W |
产品类型 | 大电流接线端子 |
连接量 | 2 |
行数 | 1 |

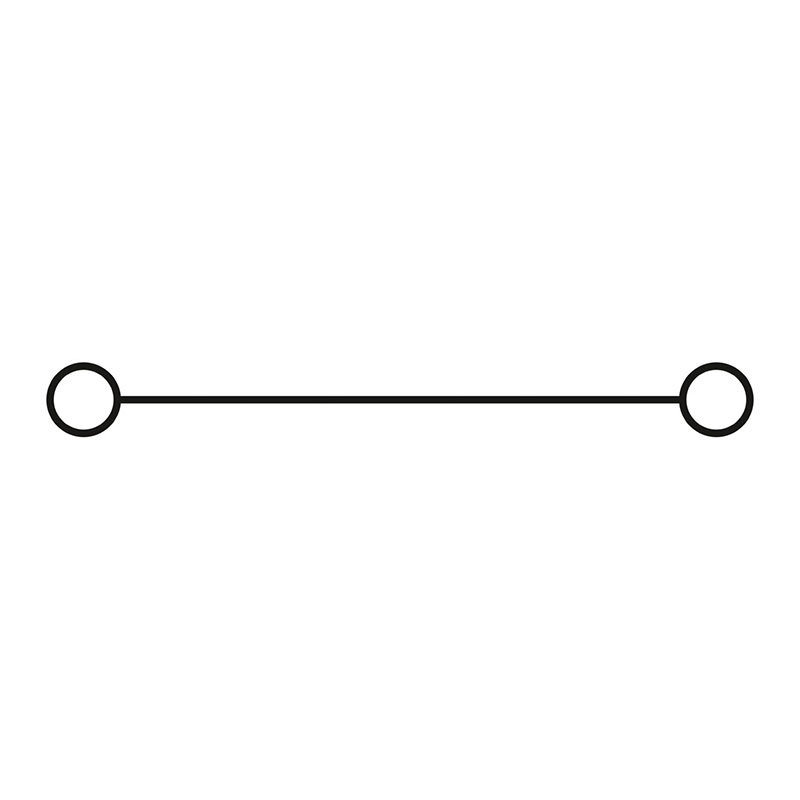

电位 | 1 |
位数 | 1 |
产品审核修订 | 07 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 31 mm |
高度 | 116.4 mm |
NS 35/15深度 | 116.5 mm |
安装类型 | NS 35/15 |
颜色 | 蓝色 (RAL 5015) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(存放/运输) | 30 % ... 70 % |
允许湿度(运行) | 20 % ... 90 % |
连接符合标准 | IEC 60947-7-1 |

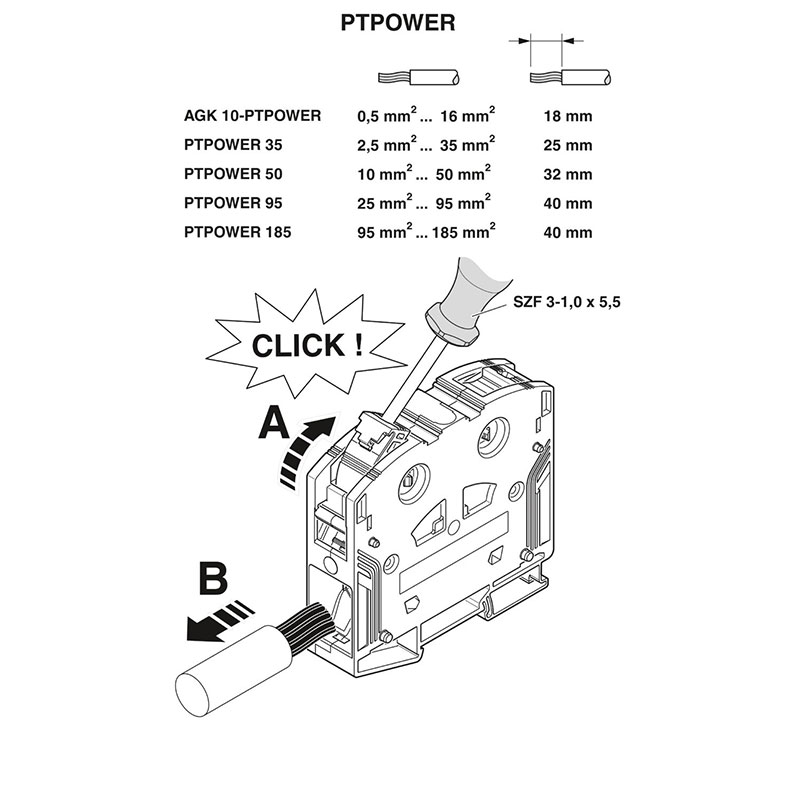

剥线长度 | 40 mm |
塞规 | B14 |
连接符合标准 | IEC 60947-7-1 |
刚性导线横截面 | 95 mm² ... 185 mm² |
横截面 AWG | 250 kcmil ... 350 kcmil (按IEC标准修订) |
柔性导线横截面 | 95 mm² ... 185 mm² |
导线横截面,柔性[AWG] | 250 kcmil ... 350 kcmil (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 95 mm² ... 150 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 95 mm² ... 150 mm² |
标称电流 | 309 A |
最大负载电流 | 309 A (当连接截面积为150 mm²的导线时) |
额定电压 | 1000 V |
包含插拔式桥接件在内的接线容量,刚性 | 95 mm² ... 150 mm² |
包含插拔式桥接件在内的接线容量,柔性 | 95 mm² ... 150 mm² |
包含插拔式桥接件在内的接线容量,柔性,带不含塑料套管的冷 压头 | 95 mm² ... 120 mm² |
包含插拔式桥接件在内的接线容量,柔性,带包含塑料套管的冷 压头 | 95 mm² ... 120 mm² |
开口式侧板 | 否 |
刚性导线横截面 | 95 mm² ... 185 mm² |
柔性导线横截面(套管不带塑料绝缘管) | 95 mm² ... 150 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 95 mm² ... 150 mm² |
