| 每层的连接数量 | 2 |
| 额定横截面 | 150 mm² |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 9.55 W |

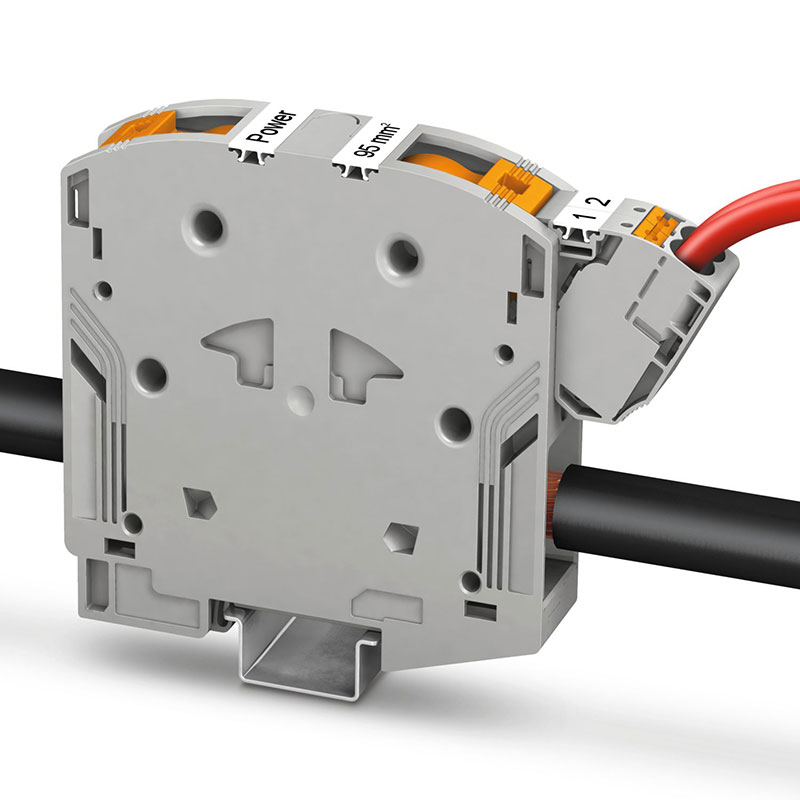

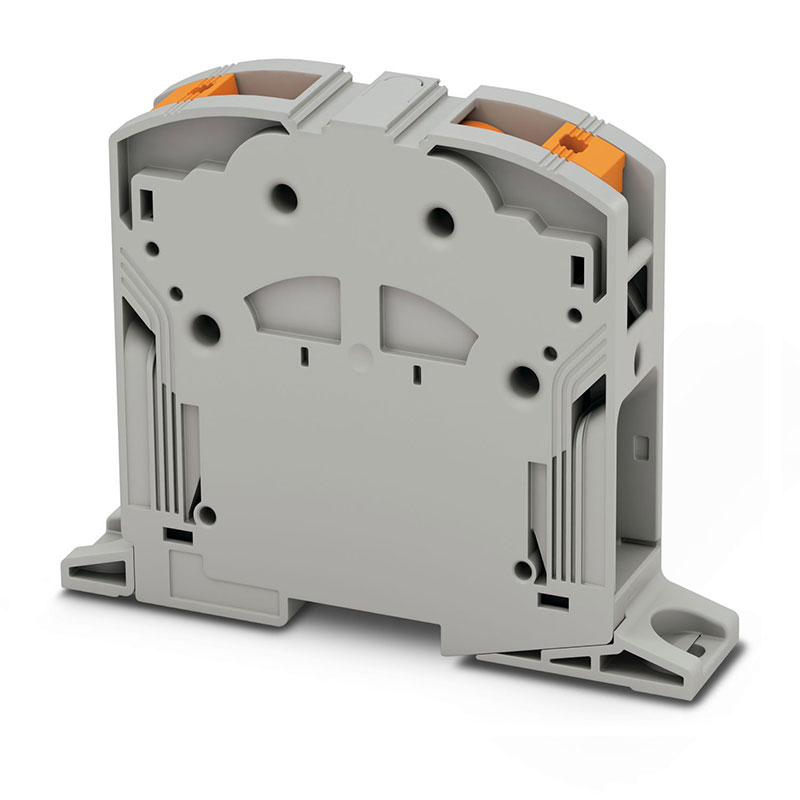

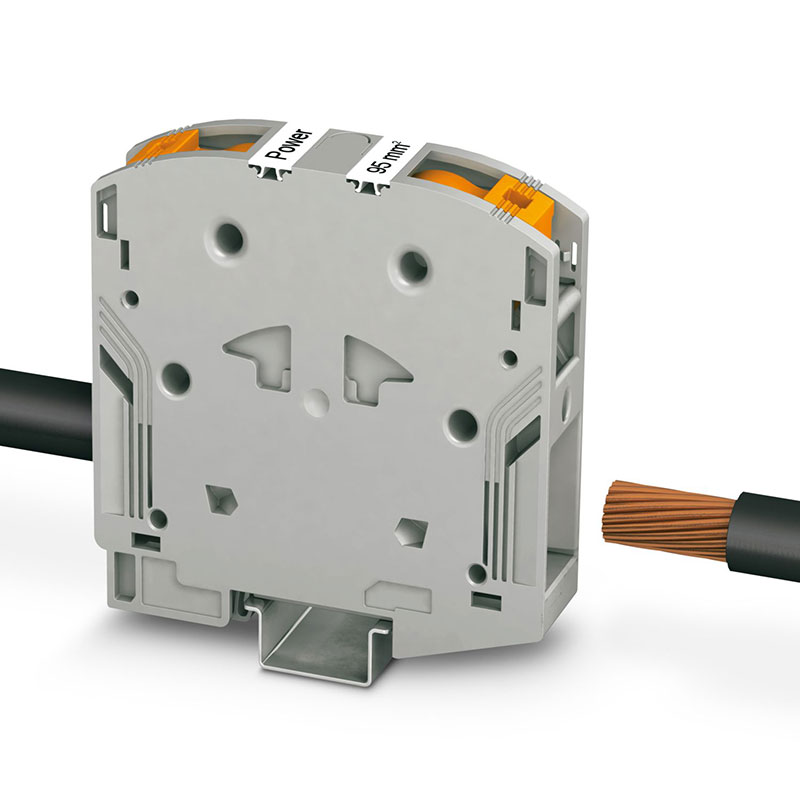

| 产品类型 | 大电流接线端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 针距 | 31 mm |
| 位数 | 1 |
| 产品审核修订 | 06 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 31 mm |
| 高度 | 150 mm |
| 深度 | 108.3 mm |
| 针距 | 31 mm |
| 孔径 | 6.5 mm |
| 孔距 | 137.2 mm |
| 安装类型 | 直接螺钉连接 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 连接符合标准 | IEC 60947-7-1 |
| 剥线长度 | 40 mm |
| 塞规 | B14 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 95 mm² ... 185 mm² |
| 横截面 AWG | 250 kcmil ... 350 kcmil (按IEC标准修订) |
| 柔性导线横截面 | 95 mm² ... 185 mm² |
| 导线横截面，柔性[AWG] | 250 kcmil ... 350 kcmil (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 95 mm² ... 150 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 95 mm² ... 150 mm² |
| 标称电流 | 309 A |
| 最大负载电流 | 309 A (当连接截面积为150 mm²的导线时) |
| 额定电压 | 1000 V |
| 包含插拔式桥接件在内的接线容量，刚性 | 95 mm² ... 150 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 95 mm² ... 150 mm² |
| 包含插拔式桥接件在内的接线容量，柔性，带不含塑料套管的冷 压头 | 95 mm² ... 120 mm² |
| 包含插拔式桥接件在内的接线容量，柔性，带包含塑料套管的冷 压头 | 95 mm² ... 120 mm² |
| 开口式侧板 | 否 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 刚性导线横截面 | 95 mm² ... 185 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 95 mm² ... 150 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 95 mm² ... 150 mm² |
| 钻孔间距 | 137.2 mm |
