技术数据
连接数据
电气特性
产品属性
数据管理状态
绝缘特性

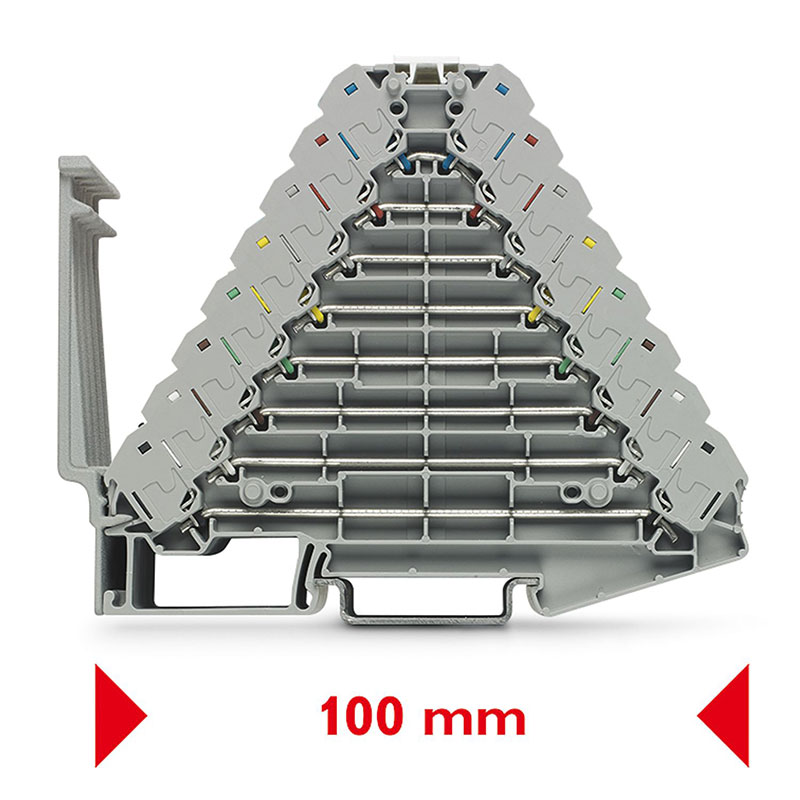

尺寸
安装
材料规格
环境和真实条件
环境条件
环境温度(运行) |
-60 °C ... 85 °C |
环境温度(存放/运输) |
-25 °C ... 55 °C (短期内(不超过24 小时),-60 °C到+70 °C) |
允许湿度(存放/运输) |
30 % ... 70 % |
标准和规范
机械特性
机械参数
1,2,3,4,5,6,7与8层
刚性导线横截面 |
0.14 mm² ... 2.5 mm² |
横截面 AWG |
26 ... 14 (按IEC标准修订) |
柔性导线横截面 |
0.14 mm² ... 1.5 mm² |
导线横截面,柔性[AWG] |
26 ... 14 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) |
0.14 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) |
0.14 mm² ... 1.5 mm² |
最大负载电流 |
8 A (当连接截面积为1.5 mm²的导线时) |
1,2,3,4,5,6,7与8层 直接插拔式连接横截面
刚性导线横截面 |
0.34 mm² ... 2.5 mm² |
刚性导线横截面[AWG] |
20 ... 14 (按IEC标准修订) |
柔性导线横截面 |
0.34 mm² ... 1.5 mm² |
导线横截面,柔性[AWG] |
14 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) |
0.34 mm² ... 1.5 mm² |
柔性导线横截面(带塑料绝缘管的套管) |
0.34 mm² ... 1.5 mm² |
