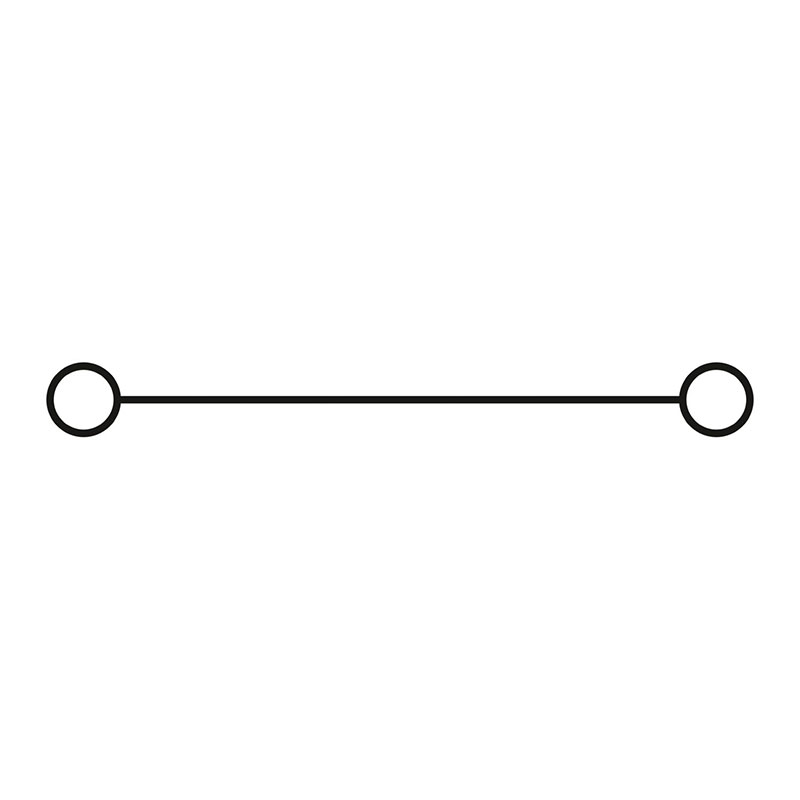

每层的连接数量 | 2 |
额定横截面 | 50 mm² |
额定接线容量AWG | 2/00 |
额定浪涌电压 | 8 kV |
额定条件下的最大功耗 | 4.73 W |
产品类型 | 大电流接线端子 |
连接量 | 2 |
行数 | 1 |
电位 | 1 |
位数 | 1 |
产品审核修订 | 10 |
污染等级 | 3 |
过电压类别 | III |
宽度 | 20 mm |
高度 | 101 mm |
NS 35/15深度 | 105 mm |
安装类型 | NS 35/15 |
颜色 | 蓝色 (RAL 5015) |
阻燃等级,符合UL 94 | V0 |
绝缘材料组 | I |
绝缘材料 | PA |
低温下的静态绝缘材料应用 | -60 °C |
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 125 °C |
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
烟气毒性NFPA 130 (SMP 800C) | 通过 |
环境温度(运行) | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数) |
环境温度(存放/运输) | -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C) |
环境温度(组装) | -5 °C ... 70 °C |
环境温度(执行) | -5 °C ... 70 °C |
允许湿度(存放/运输) | 30 % ... 70 % |
允许湿度(运行) | 20 % ... 90 % |
连接符合标准 | IEC 60947-7-1 |
开口式侧板 | 否 |

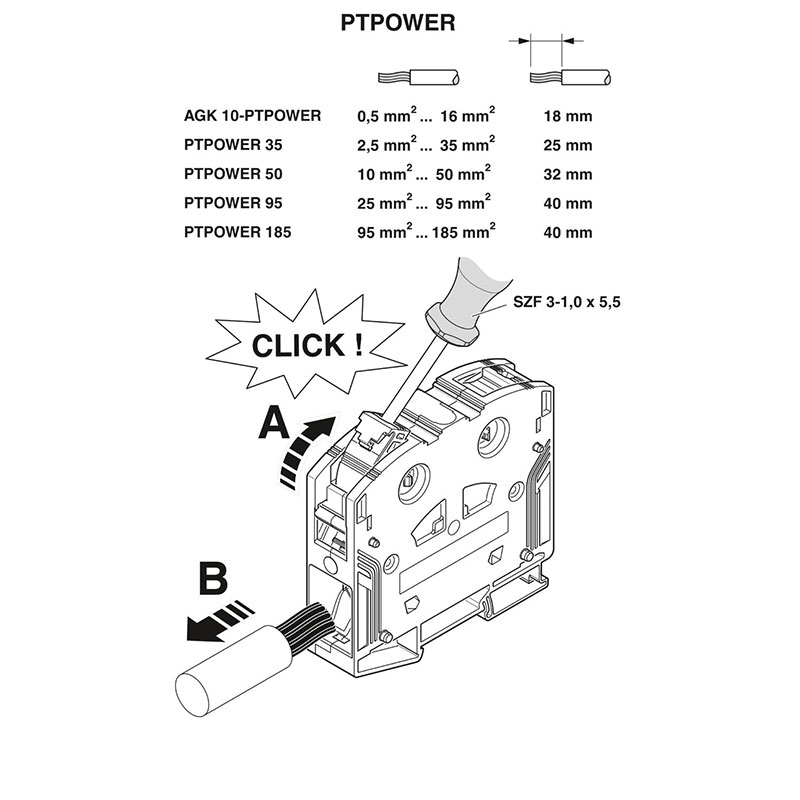

剥线长度 | 30 mm ... 32 mm |
塞规 | A10 |
连接符合标准 | IEC 60947-7-1 |
刚性导线横截面 | 10 mm² ... 70 mm² |
横截面 AWG | 6 ... 2/0 (按IEC标准修订) |
柔性导线横截面 | 10 mm² ... 70 mm² |
导线横截面,柔性[AWG] | 6 ... 2/0 (按IEC标准修订) |
柔性导线横截面(套管不带塑料绝缘管) | 10 mm² ... 50 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 10 mm² ... 50 mm² |
标称电流 | 150 A |
最大负载电流 | 150 A (可连接导线横截面 50 mm²) |
额定电压 | 1000 V |
包含插拔式桥接件在内的接线容量,刚性 | 10 mm² ... 50 mm² |
包含插拔式桥接件在内的接线容量,柔性 | 10 mm² ... 50 mm² |
包含插拔式桥接件在内的接线容量,柔性,带不含塑料套管的冷 压头 | 10 mm² ... 50 mm² |
包含插拔式桥接件在内的接线容量,柔性,带包含塑料套管的冷 压头 | 10 mm² ... 50 mm² |
桥接列表 | / EB 2-20/PT / 3260067 / EB 3-20/PT / 3260068 |
桥接数据 | 131 A / 50 mm² |
防爆温度上升 | 40 K (147 A / 50 mm²) |
标称工作电压 | 1100 V |
额定绝缘电压 | 1000 V |
额定电流 | 134 A |
最大负载电流 | 134 A |
接触电阻 | 0.16 mΩ |
额定横截面 | 50 mm² |
额定接线容量AWG | 1/00 |
刚性接线容量 | 10 mm² ... 70 mm² |
接线容量AWG | 8 ... 2/0 |
剥线长度 | 30 mm |
柔性导线横截面,不带绝缘套管的最小冷压头 | 16 mm² |
柔性导线横截面,不带绝缘套管的最大冷压头 | 50 mm² |
套管长度 | 30 mm ... 32 mm |
在使用插入式桥接件的桥接处 | 1100 V |
刚性导线横截面 | 10 mm² ... 70 mm² |
柔性导线横截面(套管不带塑料绝缘管) | 10 mm² ... 50 mm² |
柔性导线横截面(带塑料绝缘管的套管) | 10 mm² ... 50 mm² |
刚性导线横截面[AWG] | 8 ... 2/0 (按IEC标准修订) |
标识 | 。 II 2 GD Ex eb IIC Gb |
工作温度范围 | -60 °C ... 110 °C |
Ex认证附件 | 1206612 SZF 3-1,0X5,5 1201662 E/AL-NS 35 |
