菲尼克斯

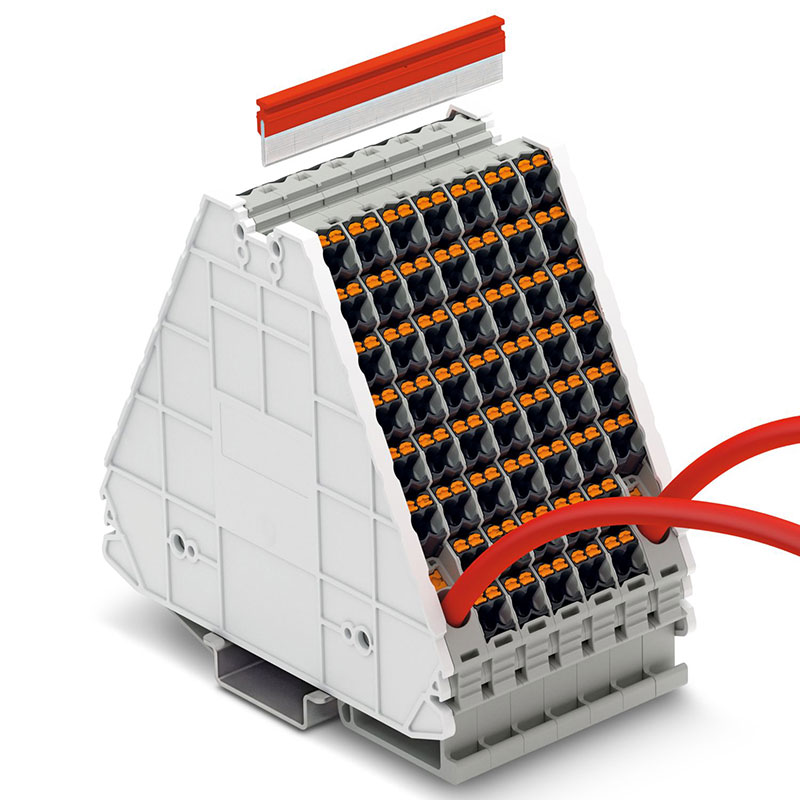

PTRV 4 BU/WH - 配线块
3270119

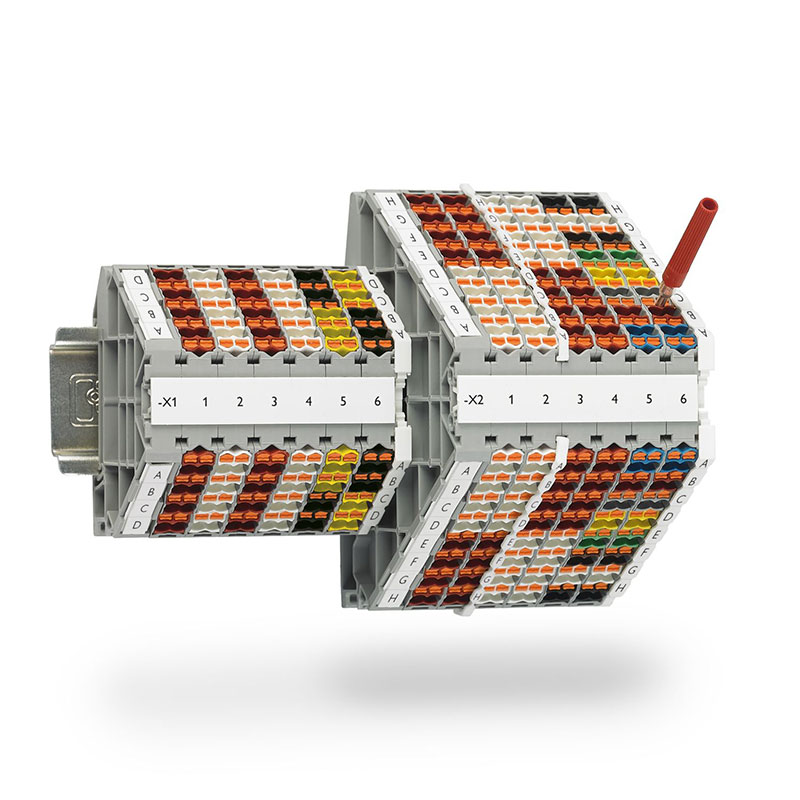

配线块, 标称工作电压: 250 V, 额定电流: 10 A, 接线方式: 直插式连接, 1,2,3及4层,额 定接线容量: 1.5 mm2 ,横截面: 0.14 mm2 - 2.5 mm2 ,安装: NS 35/7,5,NS 35/15,颜色: 蓝色 , 连接元件的颜色: 白色

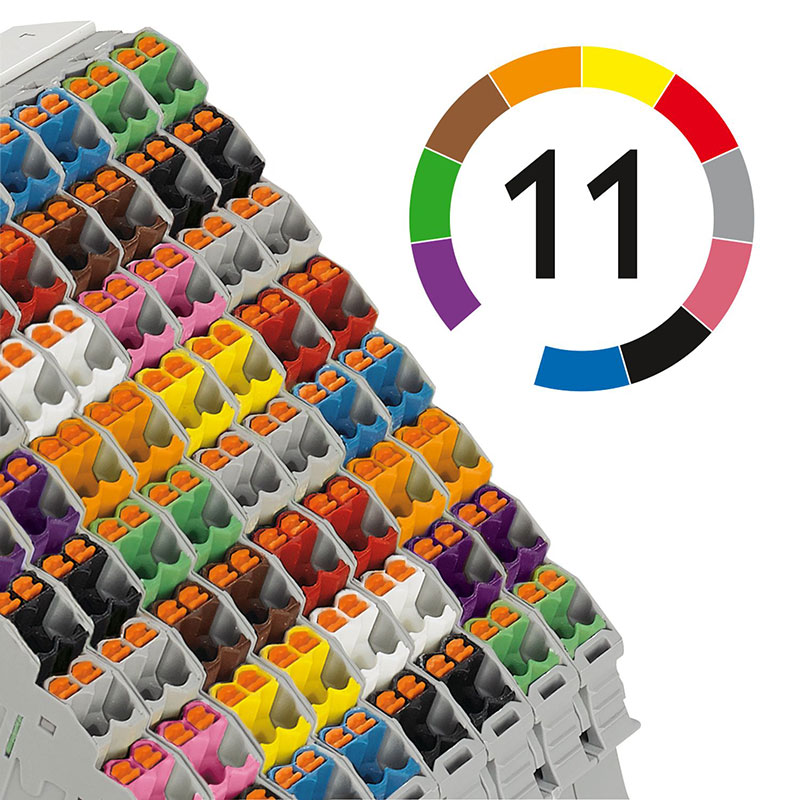

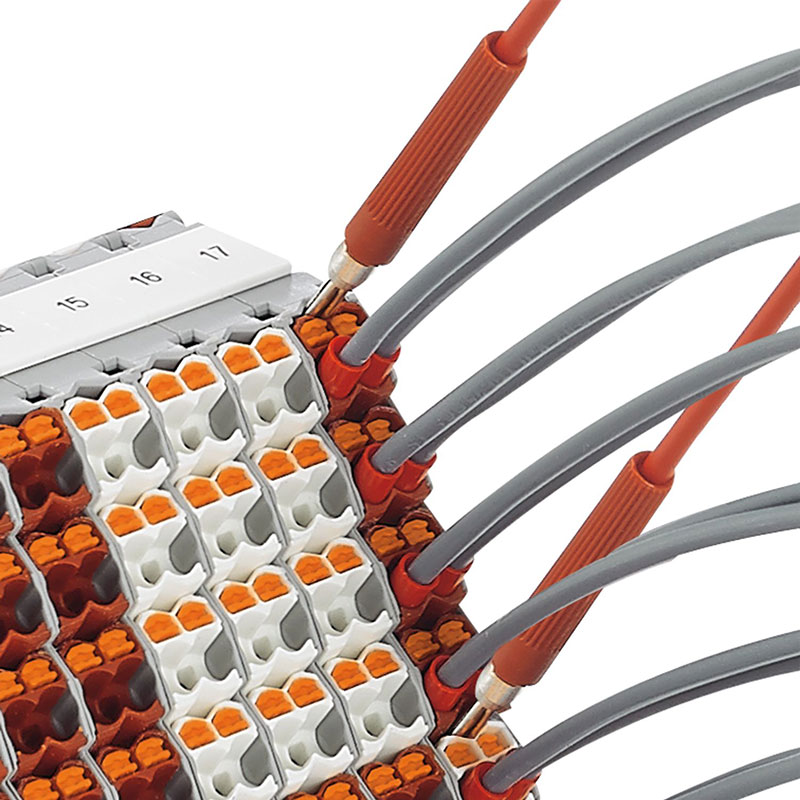

产品优势: • 尺寸小巧紧凑,无需工具便可在狭窄空间内完成接线 • 适用于潜在爆炸区内本安回路(保护类型Ex i)的蓝色型号 • 可单独分配电缆和接线点的颜色,以确保无错安全运行 • 采用插拔式技术代替Wire-Wrap®、TERMI-POINT®等,可达到极高的接触质量 • 借助于2.3 mm测试接口,可使用工业中常用的测试针来进行导线之间的测试
产品详情
技术数据
连接数据
每层的连接数量 4
额定横截面 1.5 mm²
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.56 W
产品属性
产品类型 配线模块
连接量 16
行数 4
电位 4
位数 2
数据管理状态
产品审核修订 01
绝缘特性
过电压类别 III
尺寸
宽度 8.3 mm
高度 64 mm
NS 35/7,5深度 55.5 mm
NS 35/15深度 63 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 蓝色 (RAL 5015)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
连接元件的颜色 白色
环境和真实条件
老化
温度循环 192
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 1.5 mm² 0.18 kA
工频耐受电压
测试电压设定值 1.5 kV
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 105 °C (最高短期工作温度,电气特性相对温度。)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.14 mm² / 0.2 kg 1.5 mm² / 0.4 kg 2.5 mm² / 0.7 kg
结果 已通过测试
针焰测试
暴露时间 30 s
结果 已通过测试
机械特性 机械参数
开口式侧板
机械测试 机械强度
结果 已通过测试
电气测试 电涌电压测试
测试电压设定值 4.8 kV
结果 已通过测试
1,2,3及4层
剥线长度 8 mm ... 10 mm
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.14 mm² ... 2.5 mm²
横截面 AWG 26 ... 14 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 1.5 mm²
导线横截面,柔性[AWG] 26 ... 16 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 1.5 mm²
标称电流 10 A
最大负载电流 10 A (当连接截面积为1.5 mm²的导线时)
额定电压 250 V
额定横截面 1.5 mm²
1,2,3及4层 直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 2.5 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.34 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 1.5 mm²
刚性导线横截面[AWG] 20 ... 14 (按IEC标准修订)
